海洋管路用Typ型耦合连接构件

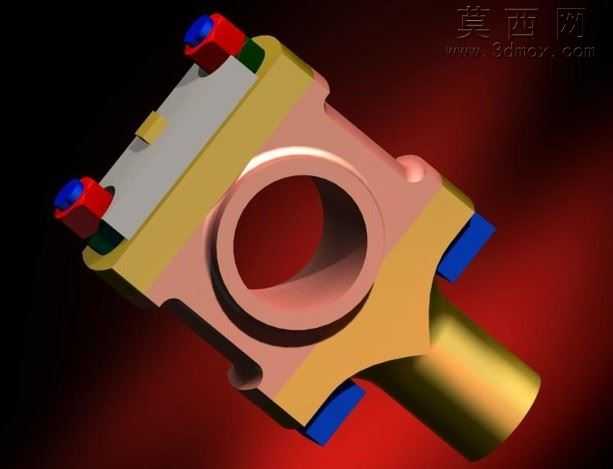

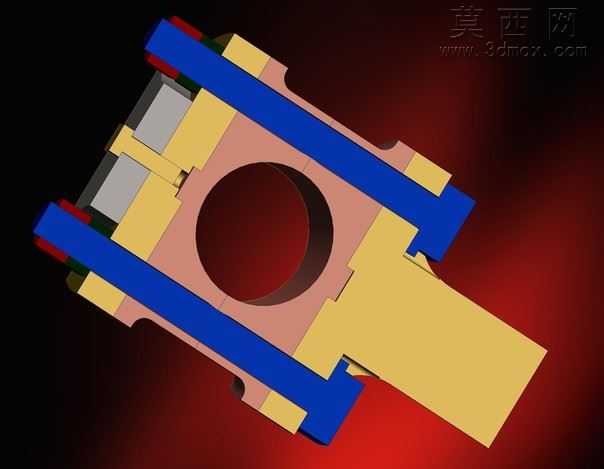

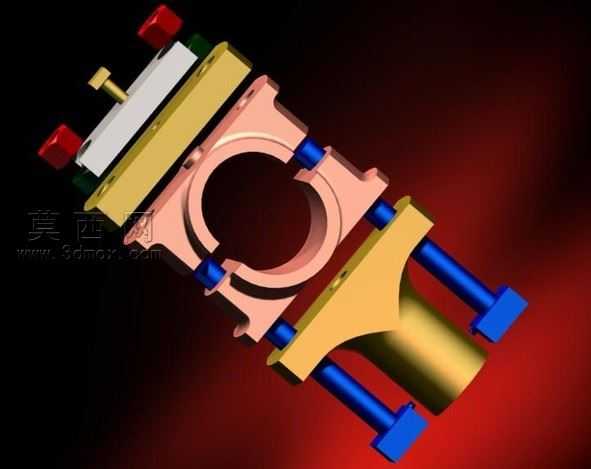

本作品为面向海洋管路工况设计的Typ型耦合连接构件三维模型，建模阶段采用Pro/Engineer Wildfire平台完成全参数化特征构建，首先以中心贯通的管路对接孔为核心基准，绘制主体基座的截面轮廓，通过拉伸、旋转等基础特征生成构件的主体承载结构，主体部分采用对称式布局设计，中部大直径通孔为流体通行的主通道，外侧延伸的柱状结构为对接定位段，保证管路对接时的同轴度精度。建模过程中对构件上的所有安装位做了精细化特征处理：顶部两组对称布置的锁紧调节组件，分别由红色锁紧端盖、蓝色调节旋钮与基座上的安装槽做装配约束，还原实际构件的锁紧调节结构；基座周向分布的蓝色垫块为定位缓冲结构，建模时通过偏移、切除特征精准还原垫块的安装卡槽与贴合面，保证各部件装配时无干涉。材质与渲染阶段，针对海洋工况的使用场景做了差异化材质分配：主体基座部分采用铜合金材质表现，赋予暖调金属质感与轻微的磨砂表面粗糙度，模拟海洋装备常用的耐蚀铜基合金外观；顶部锁紧组件的端盖采用亮红色工程塑料材质，调节旋钮采用深蓝色硬质塑料材质，与主体金属材质形成明确的视觉区分；周向定位垫块采用深蓝色耐磨工程塑料材质，延伸对接段采用亮面黄铜材质，渲染时添加了柔和的环境反射效果，在红色渐变背景下突出构件的立体结构，通过光影层次清晰展现各部分的衔接关系。设计思路上，该耦合构件重点兼顾海洋管路连接的密封性与装拆便捷性，对称式的锁紧结构可实现双向同步锁紧，避免单侧锁紧导致的密封面偏斜，中部大直径通径设计尽可能降低流体通过时的阻力，周向分布的定位垫块可在安装时起到径向定位作用，抵消管路运行过程中产生的径向窜动，整体结构紧凑，各特征尺寸均参照实际管路耦合件的通用设计规范设定，所有装配间隙、倒角、圆角细节均做了还原，既保证模型的视觉展示效果，也可用于后续的装配模拟、结构校核等工程应用场景。
