智能温控电加热商用高压锅结构设计

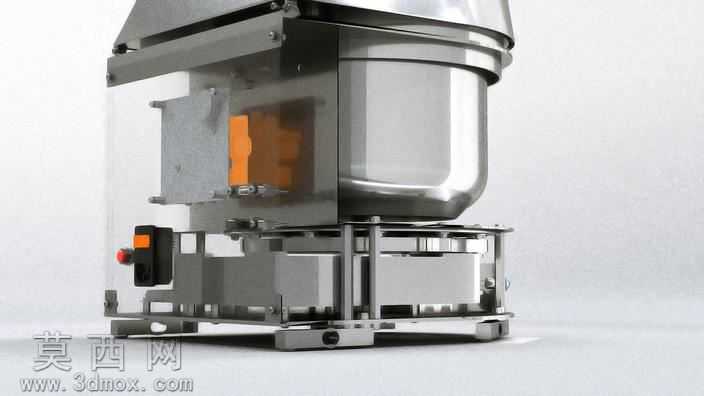

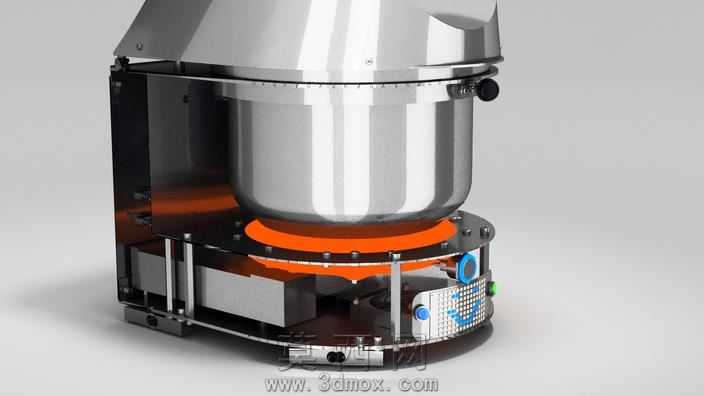

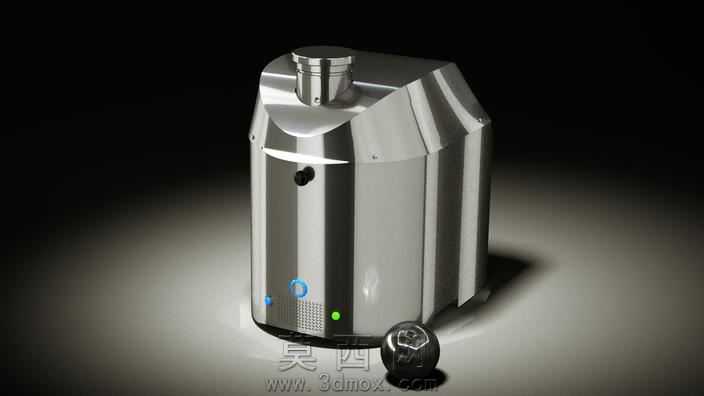

本作品为智能商用高压锅的三维结构设计，建模阶段采用CATIA软件完成全参数化零件搭建，首先对锅体承压结构进行基准定位，按照食品级不锈钢厨具的成型工艺拆分锅身、锅盖、密封胶圈卡位、压力锁止结构等独立零件，每一处曲面过渡都做了曲率连续处理，还原不锈钢冲压成型的真实弧面特征，避免生硬棱角带来的渲染失真。锅体下方的加热模组采用分层建模逻辑，依次搭建橙色硅胶隔热层、铸铝加热盘、温度传感器安装位、主控电路仓、底部支撑脚架等结构，其中支撑立柱采用金属光轴搭配固定锁块的真实装配结构，侧面预留的调节旋钮、状态指示灯、电源接口都按照实际五金件尺寸做1:1还原，保证各零件之间不存在干涉问题，装配约束完全符合实际产品的组装逻辑。材质渲染阶段针对不同部件做了精细化材质区分，锅身采用高反射磨砂不锈钢材质，调整粗糙度参数模拟日常使用的细微拉丝纹理，避免镜面反射带来的塑料感；底部框架采用黑色哑光阳极氧化铝材质，边缘做轻微倒角高光处理还原金属切削的质感；橙色隔热层采用哑光耐高温硅胶材质，添加细微颗粒纹理提升真实感；电路仓外壳的散热格栅做了凹凸纹理处理，旋钮部分采用蓝色半透明PC材质搭配黑色防滑纹理，还原真实家电配件的视觉效果。设计思路上围绕商用智能烹饪的使用需求，在传统高压锅的承压结构基础上集成了底部电加热与温控模块，摒弃传统明火加热的结构限制，底部框架做了架空散热设计，避免高温传递到台面造成安全隐患，侧面的操作区做了倾斜角度处理，方便站立操作时查看参数与调节功能，整体结构兼顾承压安全性、加热效率与操作便捷性，可作为商用智能厨电开发的结构参考方案，渲染阶段采用影棚柔光环境，突出金属材质的质感与结构层次，清晰展示各部件的装配关系与外观特征。
