防滑星型旋钮调节手柄三维数模

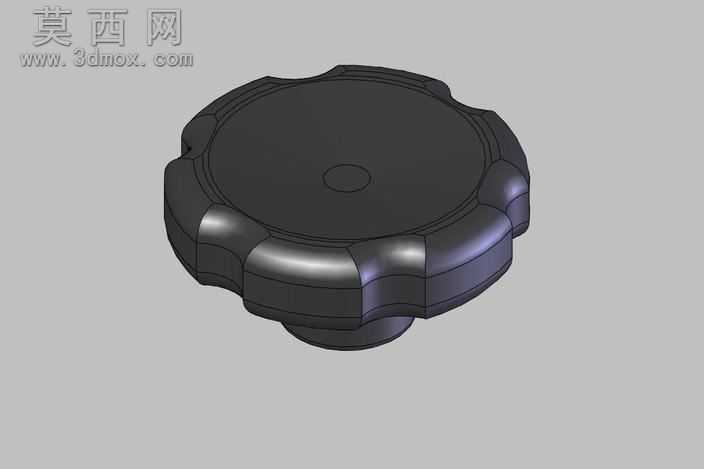

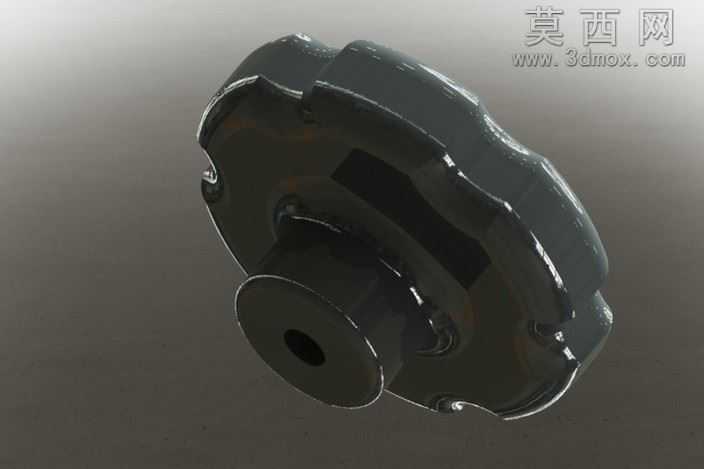

本作品为防滑星型调节操作手柄的三维建模作品，建模过程中以人机操作需求为核心设计出发点，首先通过草图绘制确定手柄的整体轮廓基准：顶部为平整圆形端面，中心设置小型定位凹点，用于装配时的对位标识，外轮廓采用八瓣式星型防滑结构，每一处凸起握持位都做了圆弧过渡处理，避免棱角结构在操作时硌伤手部，同时增大手部与手柄的接触摩擦力，即便手部沾有少量油污也能稳定施力转动。建模时严格把控各部分的尺寸比例，手柄下部的连接柱做了阶梯式收窄设计，既保证与安装基座的装配适配性，也避免根部应力集中导致的结构断裂问题。材质渲染阶段选用哑光黑色硬质工程塑料作为主体材质，在握持凸起的边缘位置添加了细微的高光反射效果，模拟实际注塑生产后产品表面的细微光泽，整体材质质感贴近工业场景常用的玻纤增强尼龙材质，具备耐磨、耐油污、抗老化的视觉特性。结构设计上充分考虑注塑生产的工艺要求，所有转角位置都设置了合理的脱模斜度与圆角过渡，避免出现注塑缺陷，同时整体壁厚保持均匀，防止生产过程中出现缩痕、翘曲等问题。手柄的防滑齿槽深度经过反复调整，既保证足够的握持摩擦力，也避免槽缝过深积累灰尘油污难以清理，整体造型简洁实用，没有多余的装饰结构，完全服务于手动调节、锁紧的操作功能，可广泛应用于各类机械设备、工装夹具、检测仪器的调节锁紧部位，建模过程中对所有特征做了参数化处理，可根据实际装配需求快速调整连接柱尺寸、手柄外径等参数，适配不同的使用场景。
