针筒驱动式仿生机械液压颚结构设计

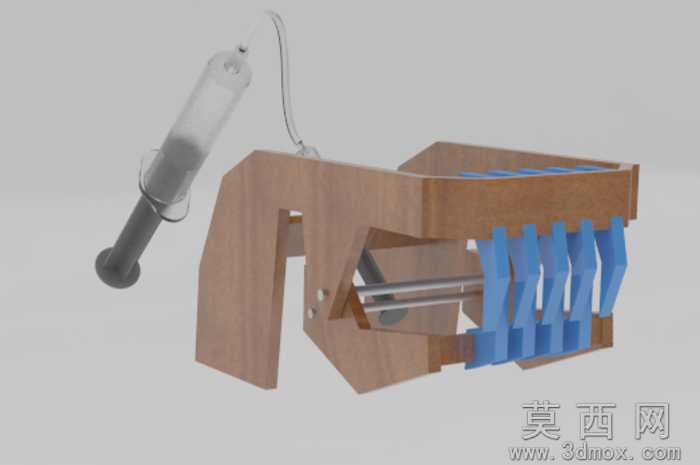

小型液压夹持结构常面临驱动力输出不均、咬合行程难匹配的现场痛点，这款仿生液压颚的结构设计恰好围绕这类问题做了针对性的取舍。针筒作为液压动力输入单元的选型，没有采用常规的微型液压缸方案，反而利用针筒筒壁的光滑特性降低活塞往复运动的摩擦阻力，针筒与颚身主体的固定卡环特意做了半环抱式结构，既不用额外打孔破坏主体板材的结构强度，又能在压力过载时让针筒产生微小的位移卸力，避免硬连接状态下筒身爆裂的隐患。颚身的主体框架采用层叠式板材拼接设计，没有追求一体化成型的外观效果，每块板材的拼接面都预留了0.02mm的涂胶公差，拼接完成后再穿入两根横向光轴做定位加固，光轴与孔位的配合选用过渡配合，既不会因为间隙过大出现咬合时的框架晃动，也不会因为过盈量太大导致装配时板材开裂。前端的咬合齿组做了分段式的独立排布，每一片蓝色齿件都单独套在横向导杆上，齿件之间预留了微小的活动间隙，咬合受力时单齿可以根据被夹持物的表面轮廓产生微小的角度偏转，不会因为硬接触出现齿件崩断的问题，齿件的咬合面特意做了渐变的倾角设计，靠近颚身根部的齿面倾角更小，能提供更大的夹持力矩，前端齿部倾角更大，方便快速导入被夹持物件。驱动侧的连杆隐藏在颚身框架的内部空腔里，没有外露的传动结构，避免作业过程中碎屑卡入传动缝隙导致机构卡死，连杆与颚部活动摆臂的连接轴特意做了轴端挡圈的安装槽，不用额外涂抹螺纹胶就能防止轴件窜动脱出。整套结构没有做多余的轻量化镂空，反而在颚身的受力拐角处做了加厚处理，抵消液压驱动时产生的侧向掰扯力，哪怕用普通的亚克力、密度板这类易加工的材料做原型验证，也能承受针筒输出的最大推力，不会出现拐角处断裂的问题。咬合动作的行程匹配上，针筒的推杆推程刚好对应颚部从完全张开到完全咬合的全行程，不需要额外加装行程限位开关，靠结构本身的硬限位就能控制咬合幅度，调试时只需要调整针筒内的液压介质填充量，就能微调咬合的夹紧力，适配不同软硬程度的被夹持物件，哪怕是用来夹取质地偏脆的饼干类物件，也能通过控制推力避免夹碎物料。
