长行程双吊耳拉杆式液压油缸结构

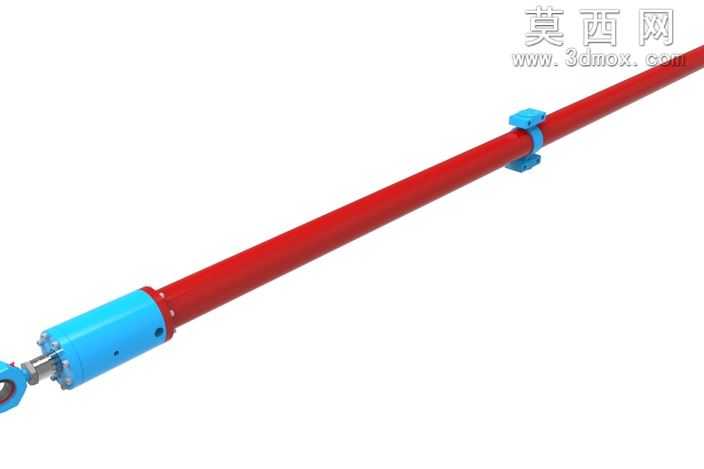

现场长行程油缸最常出现的偏磨拉缸问题，根源往往藏在安装支座与缸筒的同轴度偏差里，这款油缸在两端铰接耳座的加工基准设定上，直接把缸筒内孔的母线作为统一找正基准，避免了以往先焊耳座再镗内孔带来的焊接变形偏移，哪怕杆体伸出到最大行程位置，耳座的铰接孔中心也能和活塞杆轴线保持重合，不会因为侧向分力刮伤密封件。缸筒外壁的两个蓝色固定抱箍，没有采用常见的焊接式支座，而是用了间隙配合的抱紧结构，抱箍内圈开了0.2毫米的储胶槽，装配时涂覆厌氧胶后锁紧螺栓，既能把缸体牢牢固定在设备机架上，又能避免焊接高温导致缸筒局部变形，毕竟长行程缸筒只要有0.1毫米的局部椭圆度，活塞往复运动时就会出现卡顿爬行。活塞杆表面的硬铬层厚度设定在0.03到0.05毫米区间，镀层表面粗糙度控制在Ra0.2以下，和导向套上的斯特封、格莱圈配合时，不会因为镀层微观尖峰刮伤密封唇口，也能在户外多尘工况下阻挡杂质进入缸筒内部。端盖和缸筒的连接没有用螺栓径向锁紧，而是采用了卡环式内嵌结构，端盖外圈的矩形卡环嵌入缸筒内壁的环槽内，相比法兰连接能缩小径向安装尺寸，卡环槽的倒角做了15度的斜度处理，高压油液冲击端盖时，斜面能把轴向力均匀分散到缸筒壁上，不会出现卡环剪切断裂的隐患。导向套的长度比常规同缸径油缸加长了15%，内部设置了两道导向带支撑，哪怕活塞杆承受一定的径向偏载，导向带也能把载荷均匀分散，不会让活塞杆直接蹭到导向套金属基体。进出油口的位置设置在端盖侧面，油口内部做了圆弧过渡流道，避免高压油直接冲击活塞端面造成的启动抖动，油口的连接螺纹采用公制细牙螺纹，配合组合密封垫圈能在25兆帕的工作压力下保持无渗漏。缸筒外壁的红色涂装不是普通装饰漆，是耐液压油的聚氨酯面漆，漆膜厚度控制在60到80微米，哪怕长期接触渗漏的液压油，也不会出现漆膜起皮脱落的问题，蓝色的端盖和抱箍采用了和缸筒高对比度的配色，现场巡检时能快速发现部件松动、油液渗漏的异常点。
