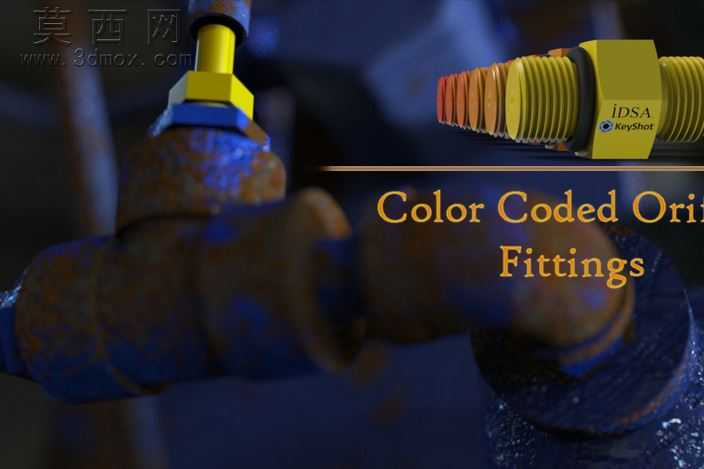

色标式液压管路快接接头结构设计

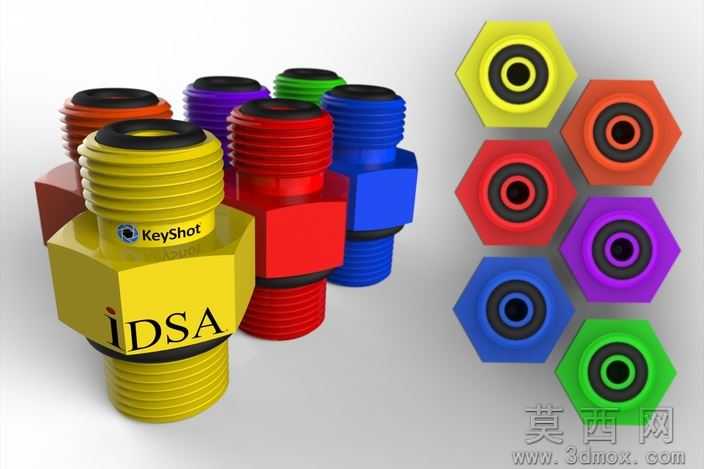

车间液压管路检修时最常碰到的痛点，莫过于拆完一堆同规格接头后回装错孔，轻则管路接错引发执行元件动作紊乱，重则高压油液喷溅酿成安全事故，这套色标编码式液压接头的设计，恰好从加工适配的根源上消解了这类隐患。接头外螺纹段的加工公差严格卡在6g精度区间，牙型角的切削余量特意留了0.02mm的磷化层附着空间，不会因为表面处理层增厚导致螺纹旋合卡滞，和管体衔接的六角台肩处做了15度的倒角过渡，既避免装配时扳手打滑刮伤镀层，也能让组合密封圈的唇边完全贴合台肩端面，高压工况下不会出现密封圈被挤入螺纹间隙的破损问题。不同通径的接头对应专属的色标环段，色环区域做了细微的网纹滚花处理，不是单纯为了视觉区分，滚花后的表面摩擦力更大，戴沾油的劳保手套操作时也能轻松拧动接头，不用额外找扳手辅助预紧。色环的涂层选用了和接头基体结合力极强的环氧改性漆，加工时是在螺纹检验合格后再做高温固化，不会因为后期装配的磕碰、液压油的长期浸泡出现掉色脱落，哪怕在油污厚重的设备底部，运维人员扫一眼就能快速识别接头通径，不用反复测量核对。接头端部的密封锥面加工时特意避开了磨削应力集中区，锥面粗糙度控制在Ra0.8以内，和硬管对接时不需要额外缠生料带就能实现可靠密封，减少了装配时的辅料消耗。和普通单色液压接头相比，这套结构没有增加过多加工工序，只是在原有接头成型工艺里加入了色标注塑和滚花工序，加工成本增幅不到5%，却能把管路错装的概率降到近乎为零，尤其适合多回路液压站、工程机械液压管路这类接头排布密集的场景。加工时色环的注塑温度严格控制在180摄氏度，不会对接头基体的金属金相组织产生影响，接头的抗拉强度、耐压等级和同规格普通接头完全一致，不会因为附加色标结构降低力学性能。
