三级同轴式铸铁齿轮传动箱体结构

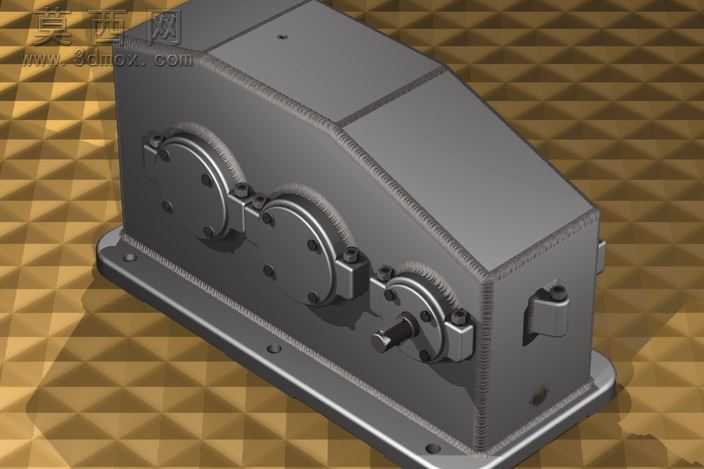

车间里早年经手的同类焊接箱体，常出现端盖螺栓孔位偏差导致的密封渗漏问题，这款箱体的安装法兰面做了整面铣削预留，所有端盖定位止口的同轴度公差能控制在0.02mm以内，避免装配时端盖偏斜挤坏密封圈。三个逐级排布的轴承座孔采用阶梯式同轴布局，输入轴端的凸台做了加厚处理，能抵消输入轴带轮张紧带来的径向载荷，避免长期运转后轴承座孔出现椭圆变形。箱体底部的安装底板预留了四个沉头安装孔，孔位周边做了三角形加强筋连接箱体侧壁，就算设备运行时出现剧烈振动，也不会出现底板与箱体连接焊缝开裂的问题。侧壁上的视油窗安装位做了内凹沉台，能避免搬运过程中磕碰损坏透明视窗，放油螺塞的位置设在底板最低处的斜面上，换油时能完全排空箱体内积存的铁屑与旧油，不会在角落残留杂质加剧齿轮磨损。端盖与箱体连接的螺栓孔采用等距圆周排布，每个螺栓孔旁都做了小凸台，既减少了端盖与箱体的接触面积降低密封面的加工面积，又能保证螺栓拧紧时的压紧力均匀分布，不会出现局部密封不严渗油的情况。输入轴的伸出端做了双重密封槽位，能同时安装骨架油封与防尘挡圈，就算在多粉尘的车间环境下使用，也能阻挡外界粉尘进入箱体污染润滑油。箱体侧壁的散热筋顺着齿轮运转的气流方向排布，不需要额外加装散热风扇，就能通过运转时带动的气流带走齿轮啮合产生的热量，长时间满负荷运转时箱体内油温不会超过允许阈值。吊环安装位设在箱体顶部重心正上方，吊装时箱体能保持水平状态，不会出现倾斜磕碰输入输出轴的情况，箱盖与箱体的连接面采用止口定位，装配时不需要反复调整就能保证上下箱体的轴承孔同轴度，大幅降低现场装配的调校时间。
