博世款六位气动计数器工业结构设计

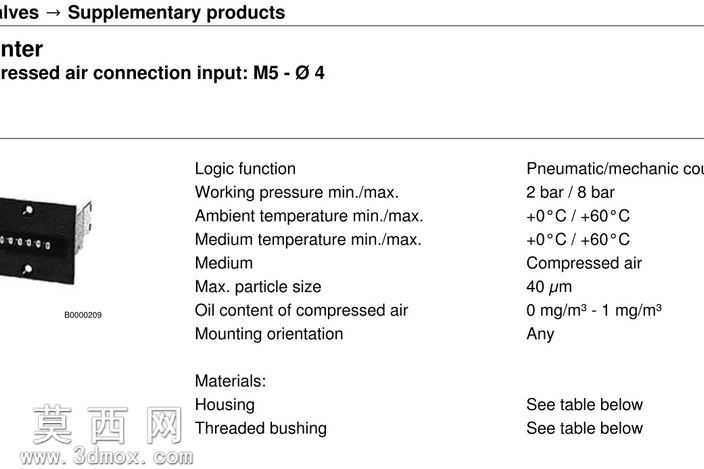

车间气动回路里的计数元件常年受压缩空气带水带油侵蚀，普通塑料壳体计数器用上三五个月就会出现接口漏气、计数轮卡滞的问题，这款气动计数器在结构设计阶段就针对这类现场痛点做了针对性调整。底部两个M5气接接口做了内嵌铜套嵌件设计，没有直接在塑料壳体上攻螺纹，避免工人现场接管时拧得过深撑裂壳体，也能防止长期受气压脉冲冲击出现螺纹滑牙漏气的问题，嵌件和塑料壳体结合处做了环形止退槽，注塑时塑料流入槽内形成机械咬合，不会因为车间温度变化出现嵌件松脱。壳体背部的两个安装挂孔做了沉台设计，螺丝锁入后头部完全沉入沉台内，不会突出壳体表面刮擦相邻的气动元件，挂孔长圆孔的尺寸公差控制在0.1mm以内，既方便安装时微调位置，又不会因为间隙过大导致设备运行振动时计数器出现晃动移位。正面的计数显示窗做了内凹2mm的设计，避免车间内搬运工件、拉扯气管时刮花透明视窗，视窗和壳体的配合处做了一圈超声焊接筋，焊接后能达到IP65的防护等级，阻挡车间内的切削液、粉尘进入计数腔体内。计数轮组的转轴采用不锈钢材质，和塑料计数轮的配合间隙留了0.05mm，既不会因为间隙过小在低温环境下出现卡滞，也不会因为间隙过大导致计数跳数不准，气腔内部的推动棘爪做了圆弧过渡处理，每次气压推动棘爪拨动计数轮时不会出现硬冲击，能大幅延长内部结构的使用寿命。顶部的复位按键做了橡胶密封圈包裹，按下复位时不会有粉尘从按键缝隙进入壳体内部，按键的按压力度调整到15N，既不会因为设备振动出现误触发复位，也不会让操作人员按动时觉得费力。壳体表面做了细磨砂纹理处理，不会在表面残留明显的指纹和油污，日常清洁时用车间的压缩空气一吹就能清理干净表面积尘，黑色壳体也能和车间内多数气动柜的配色保持统一，不会显得突兀。
