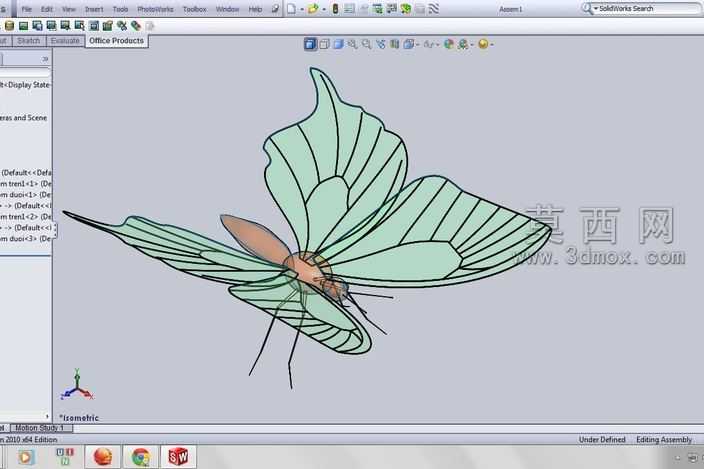

仿生绿尾翠凤蝶曲面造型设计

薄翼类仿生造型最容易出现的加工痛点，是翼面薄壁结构脱模时的翘曲变形，以及翅脉凸起结构与翼面基底的结合强度不足，稍不注意就会在批量注塑环节出现翅脉断裂、翼面缺料的问题。这款蝴蝶造型的翼面曲面没有采用常规的整片等厚拉伸处理，而是顺着真实蝶翼的脉络走向做了渐变壁厚设计，靠近蝶身躯干的翼根位置壁厚控制在1.2mm，向外延伸到翼缘位置逐步收薄到0.4mm，既保证了翼根位置和躯干连接的结构强度，也让翼缘部分呈现出真实蝶翼半透明的轻薄质感，不会因为壁厚过于均匀显得生硬呆板。翅脉的凸起结构没有做单独的拆分件装配，而是和翼面曲面做了一体化的顺滑过渡，每一条翅脉的凸起高度从翼根到翼缘同步递减，和翼面的壁厚变化完全匹配，避免了局部胶位过厚导致的注塑缩痕，也省去了后续粘接装配的工序，不会出现粘接溢胶、翅脉错位的装配隐患。蝶身躯干部分的曲面做了细微的分节肌理处理，没有做成光滑的椭球形态，六根纤细的足须和触角的根部都做了0.2mm的圆角过渡，避免尖锐位置在脱模时出现应力发白断裂的问题，足须的直径从根部到末端逐步收细，既还原了真实蝶足的纤细形态，也保证了根部的连接强度不会轻易弯折断裂。翼面的曲面弧度没有做成完全对称的镜像处理，左右两翼的展开角度有2度的细微差值，左翼的尾突上扬角度比右翼高1.5度，还原了真实蝴蝶停落时的自然姿态，不会因为完全对称显得像刻板的工业标本。表面纹理处理上，翼面的浅绿色区域做了细微的磨砂质感模拟蝶粉的哑光效果，翅脉部分做了亮面抛光处理，和翼面形成柔和的质感反差，不需要额外做喷涂分色就能呈现出清晰的脉络层次，减少后续表面处理的工序成本。躯干部分的棕褐色调做了细微的色彩渐变过渡，从头部到腹部颜色逐步加深，和浅绿色的翼面形成自然的色彩搭配，触角末端的微小膨大结构也做了还原，没有因为尺寸细小就省略细节。整个造型的所有曲面都做了G2连续顺滑处理，没有尖锐的棱角和突兀的折面，不管是作为文创摆件的原型，还是作为3D打印的创意模型，都能直接适配加工环节的参数要求，不需要再做额外的曲面修复和壁厚调整，哪怕是用FDM桌面级3D打印机打印，也能避免薄壁位置的打印断层问题，支撑拆除后不会在翼面留下明显的支撑痕迹，后期打磨工作量能减少六成以上。
