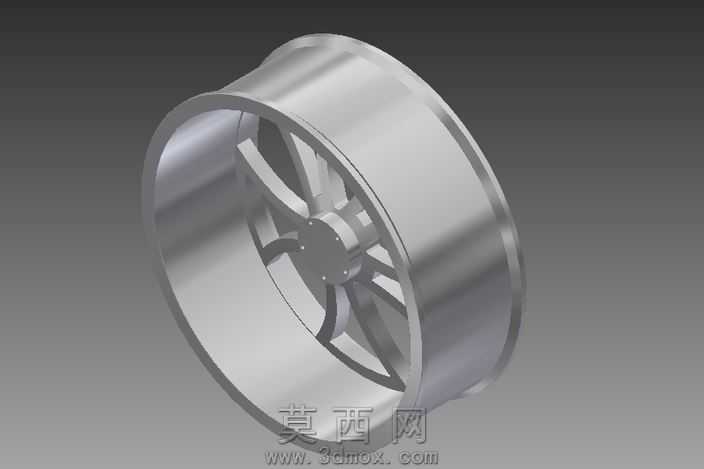

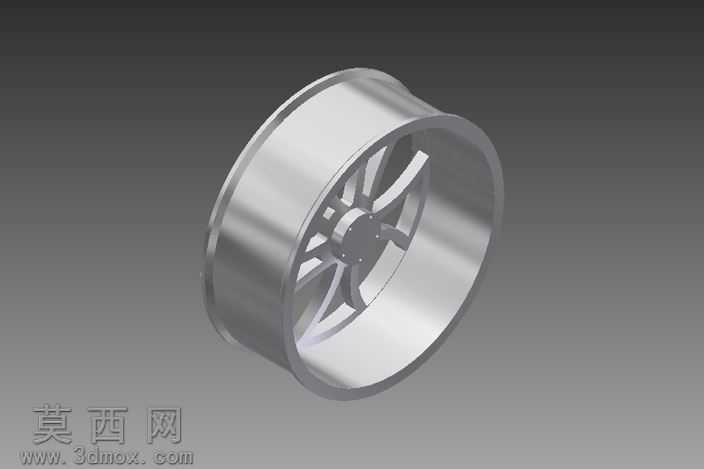

20英寸乘用车辐条式轮毂结构设计

大尺寸低压铸造轮毂量产时，轮辐与轮辋衔接处的热节缩孔问题，一直是机加后动平衡超差的核心诱因，这款20英寸轮毂的结构设计，从加工适配角度做了多处针对性调整。轮辋的胎圈座位置没有沿用常规等壁厚设计，靠胎圈座圆角处的壁厚做了0.8mm的渐变减薄，既保证轮胎安装时的过盈配合强度，又能让铸造时铝液在该区域的冷却速率和轮辐根部保持一致，避免冷却速率差带来的内应力残留，后续CNC加工气门孔、螺栓孔的时候，不会因为内应力释放导致孔位同轴度偏移。五组双辐条的背面做了不等深的减重槽，靠轮心安装盘的位置槽深控制在2.2mm，往轮辋方向逐渐收浅到1mm，不是为了刻意偷轻，是因为机加时刀具从轮心向外走刀，切削余量均匀变化能减少刀具震颤，避免辐条表面出现接刀痕，后续抛光做亮面处理的时候，能减少30%左右的打磨工时。轮心的安装面做了0.15mm的微凸设计，很多平安装面的轮毂装车后，因为轴头和轮毂接触面的平面度误差，容易出现高速抖动的问题，微凸结构能让螺栓锁紧时接触面的应力从中心向外均匀扩散，不需要额外加调整垫片就能保证贴合度，也降低了装配时对工人操作精度的要求。轮辋的轮缘位置做了15度的倾斜导角，不是常规的圆角过渡，轮胎拆装时不会刮伤胎唇的橡胶层，也能让轮胎充气时胎圈更快卡入胎圈座的密封位置，减少售后装配时的漏气隐患。辐条和轮心安装盘的衔接处做了R3的圆弧过渡，没有做尖锐的棱角，一方面是铸造时不会出现应力集中导致的开裂，另一方面机加时刀具走到衔接位置不需要急停换向，能保持连续走刀的路径，加工出来的曲面顺滑度更高，做表面喷涂或者电镀的时候，不会因为棱角位置的漆层过薄出现掉漆的问题。螺栓孔的位置做了0.2mm的沉台公差带，轮毂螺栓穿入后，杆部和孔壁的间隙均匀，不会因为孔位偏移导致螺栓受剪切力，长期行驶后螺栓断裂的风险大幅降低。轮辋内侧的平衡块安装槽做了加宽处理，适配不同规格的粘贴式平衡块，不需要敲装卡扣式平衡块破坏轮辋的表面涂层，也能避免平衡块高速行驶时脱落的问题。整个结构的所有壁厚差都控制在2倍以内，铸造时不会出现铝液充型不畅的冷隔缺陷，机加的装夹定位点选在轮辋的外圆和轮心的中心孔，一次装夹就能完成所有安装面、螺栓孔、气门孔的加工，不需要二次翻面找正，加工精度和生产效率都能得到保障。
