液压制动泵拆解式结构三维设计

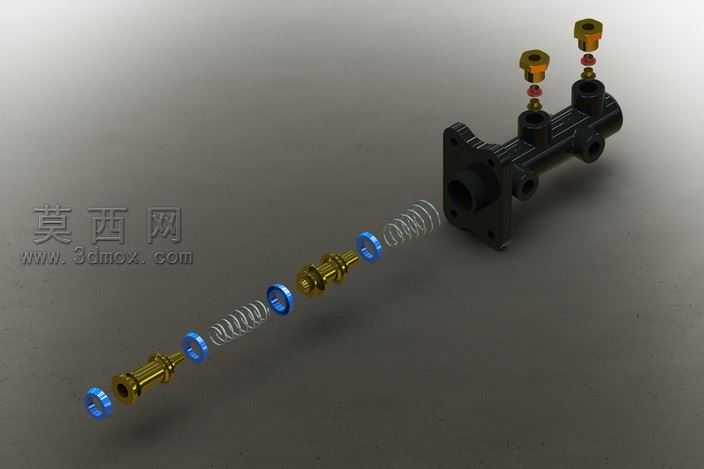

液压制动系统的核心压力输出部件，最怕的就是装配后出现内泄、建压滞后的问题，很多实物样机在台架测试时踩下制动踏板后压力爬升慢，拆解后才发现是阀芯与泵腔的同轴度偏差、密封件预压量不对、弹簧复位行程卡滞这类装配逻辑上的疏漏，这套拆解呈现的制动泵三维结构，刚好把这些容易在装配阶段埋下隐患的配合关系全部直观展现出来。泵体上的法兰安装面做了0.02mm的平面度预留，对应的安装孔位特意留出了装配调整间隙，避免装车时因为安装面的形位公差偏差，导致泵体受侧向应力拉扯，长期使用后出现腔壁变形磨坏密封圈的问题。拆分出来的两组阀芯组件，每道蓝色密封环的安装槽深度都做了差异化设计，靠近进油口的密封槽深度略浅0.1mm，能让密封件在装配后获得更大的预压缩量，顶住高压制动液的反向冲击，靠近出油口的密封槽深度稍深，减少阀芯往复运动时的密封件磨损，延长部件使用寿命。套在阀芯外侧的复位弹簧，两端的并圈磨平长度做了明确的结构限定，不会出现弹簧装配后歪斜蹭到泵腔内壁的情况，弹簧的有效圈数和线径匹配阀芯的运动行程，踩下制动踏板时弹簧压缩顺畅无卡滞，松开踏板时能快速带动阀芯回位，避免制动拖滞的问题。泵体顶部的两个出油接口，内部的流道做了圆弧过渡处理，没有直角拐角带来的液流阻力，制动液输送过程中压力损失更小，建压响应速度更快，接口处的外螺纹预留了密封胶带缠绕的空间，不会出现装配时螺纹咬死或者密封不严渗油的问题。拆解状态的呈现方式，能让装配人员清晰看到每个零件的安装顺序和配合位置，不用反复对照二维图纸猜装配关系，从根源上减少错装、漏装密封件或者阀芯装反的低级失误，也能在设计阶段就排查掉不同零件之间的运动干涉问题，比如阀芯运动到极限位置时会不会碰到泵腔端盖，弹簧压缩到最短圈时会不会夹到密封件边缘，这些在装配完成后看不到的内部配合问题，都能在三维结构里提前验证调整。
