LQFP80封装芯片引脚结构三维数模

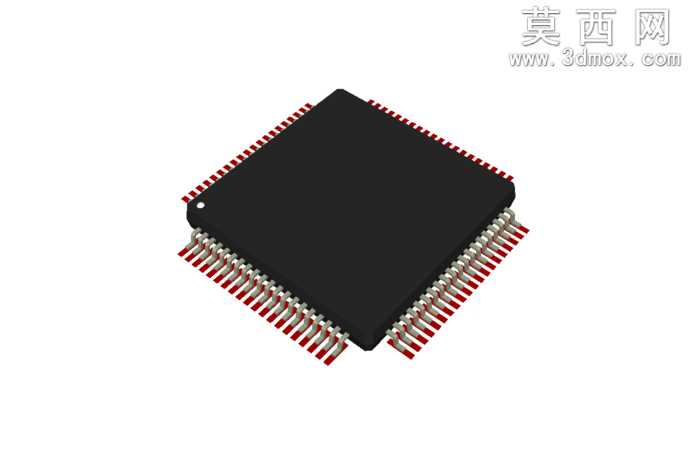

贴片芯片回流焊过程中，引脚共面度偏差超0.1mm就会引发虚焊、桥连，LQFP80这类多引脚薄型封装的引脚形变公差控制，一直是SMT产线调机的核心痛点。这款数模还原了真实封装的引脚弧度细节，没有把引脚做成生硬的直片结构，每根鸥翼型引脚的弯折角度、根部与塑封体的衔接圆角都做了对应还原，能直接导入焊膏印刷钢网的开孔仿真环节，验证不同钢网厚度下焊膏量与引脚接触面积的匹配度。塑封主体的边角做了微小的脱模斜度处理，边缘的定位标记点位置精准，能匹配PCB封装库的第一脚定位逻辑，避免贴片时出现方向偏移。引脚根部与塑封体的衔接处没有做过度的倒角简化，还原了真实封装中引脚塑封固定段的嵌入结构，做跌落仿真时能准确模拟引脚受外力冲击时的应力集中点，提前预判产线周转过程中引脚变形的风险阈值。引脚表面的镀锡层质感与黑色塑封体的哑光质感做了区分，做装配干涉检查时能快速识别引脚与周边阻焊层、丝印层的间距，不用额外给模型赋色就能完成初步的DFM校验。数模里的引脚间距严格遵循德州仪器LQFP80封装的标准尺寸，相邻引脚的间隙没有做夸张放大，能直接用来验证细间距引脚的焊盘设计是否合理，排查相邻焊盘间距过小引发的锡珠风险。很多通用芯片模型会忽略引脚末端的轻微上翘弧度，这款数模保留了这个细节，做回流焊温度场仿真时，能准确模拟引脚受热形变后与焊盘的接触过程，还原真实焊接时的引脚润湿角度变化，给SMT工艺参数调整提供更贴近实际的参考。塑封体底部的轻微凹陷结构也做了还原，能用来验证贴片时底部排气空间是否充足，避免回流焊过程中底部气体无法排出引发的芯片偏移问题。
