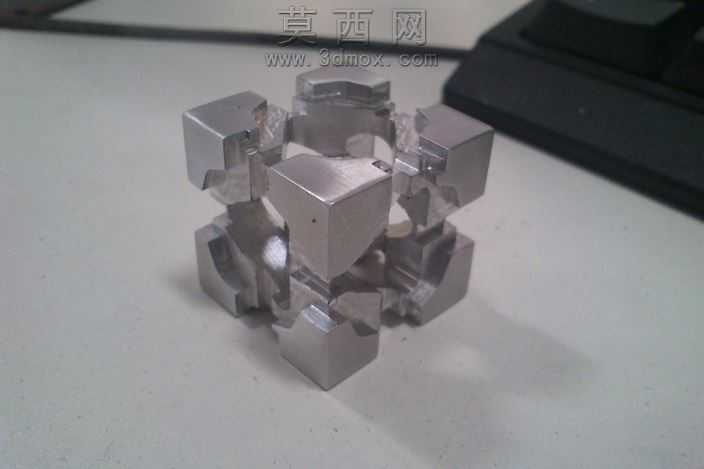

多维概念异形拼接锁紧结构件

常规锁紧连接件在多维度拼接场景中，常出现邻接部件干涉、锁紧力分布不均的问题，单方向的锁紧结构无法同时适配三个以上正交方向的装配需求，强行装配会带来局部应力集中，长期受交变载荷时容易出现连接松脱、边角崩裂的隐患。这款异形拼接锁紧结构件，在加工适配层面做了大量针对性的细节调整，所有外露棱边都做了0.2mm的倒角处理，避免CNC铣削加工时出现刀具崩边的问题，同时也能消除装配过程中锐边划伤操作人员的风险。结构上六个方向的拼接卡槽采用对称式布局，每个卡槽的配合面都预留了0.03mm的公差带，既可以保证相邻部件拼接时的定位精度，又不会因为公差过紧导致装配卡滞，不需要额外修配就能完成快速拼接。中间的镂空减重区域不是随意做的造型挖空，而是经过受力路径优化后的结构，去掉的都是低应力区的冗余材料，在保证整体结构刚性满足使用要求的前提下，把整体重量降低了近四成，同时镂空区域也可以作为走线通道，适配多维度组装时的线路排布需求。每个卡槽内侧都设计了微小的定位凸点，拼接时凸点会卡入邻接部件的对应凹槽，不需要额外涂胶或者加装紧固件，就能实现拼接后的初步定位，防止部件在未锁紧时出现移位滑落。考虑到实际加工时的刀具可达性，所有内部型腔的转角都设置了R1.5的圆角，匹配常规直径3mm的立铣刀加工路径，不需要使用特殊规格的细长刀具就能完成全部型腔的加工，大幅降低加工成本和废品率。拼接配合面的表面粗糙度要求控制在Ra1.6，既保证拼接时的贴合度，又不会因为表面过于光滑导致锁紧后出现打滑移位的问题。非配合面的粗糙度放宽到Ra3.2，减少不必要的精加工工序，缩短加工周期。这类结构件可以用于模块化实验装置的快速搭建、创意机械展品的骨架拼接，也可以作为机械创新实训的教学案例，让学习者理解多维度连接结构的加工适配逻辑，掌握公差预留、应力优化、刀具路径匹配的实际工程技巧，避免设计出只能停留在渲染层面、无法实际加工落地的结构。
