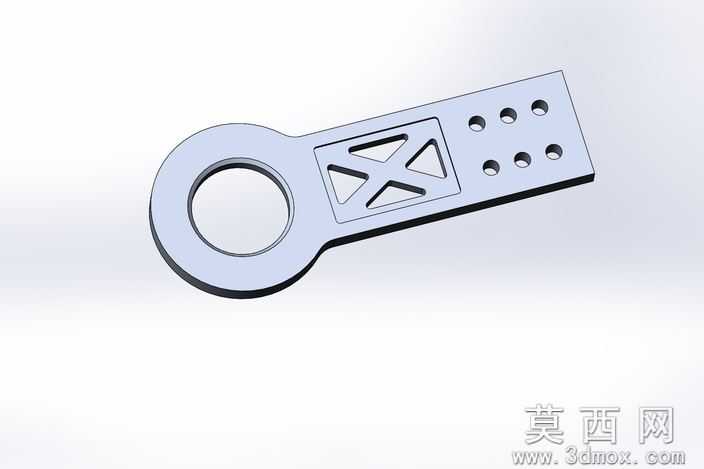

带镂空加强结构的平板式连接拖钩

本拖钩采用三维参数化建模方式完成整体设计，建模过程中首先以基准平面绘制整体外轮廓草图，通过拉伸凸台命令生成拖钩的基础实体，左端的环形连接孔采用切除拉伸命令完成开孔，保证环形结构的壁厚均匀，能够均匀分散牵引过程中产生的拉应力，避免应力集中导致的结构断裂。拖钩的平板主体部分设计了X型搭配三角镂空的加强筋结构，该结构在建模时通过草图绘制封闭的镂空轮廓，使用切除拉伸命令去除多余材料，在不降低整体结构抗弯、抗扭强度的前提下，有效减轻了构件自身重量，兼顾了结构强度与轻量化需求。平板右端的安装区域均匀排布了两列共六个安装通孔，建模时通过线性阵列命令快速生成孔位，保证各孔的中心距精度一致，便于后续通过螺栓将拖钩与被牵引设备进行牢固连接，孔口位置做了微小的倒角处理，避免安装时螺栓与孔边产生剐蹭，提升装配顺畅度。材质设定上选用高强度合金钢作为基础材质，渲染时赋予构件哑光银灰色金属质感，添加了轻微的边缘倒角光影效果，还原真实机加工五金件的表面质感，同时对环形受力面、安装孔接触面做了局部的光影强化，突出结构的受力重点区域。设计过程中重点考量了拖钩的受力传递路径，左端吊环承受的拉力通过中间的X型加强结构均匀传导至右侧的安装板区域，镂空结构的筋条走向完全贴合应力传导方向，避免出现结构受力薄弱点，整体结构无多余冗余设计，所有边角均做了圆角过渡处理，既避免使用过程中尖锐边角造成磕碰损伤，也能进一步降低应力集中系数，提升构件的疲劳使用寿命。建模全程保持特征参数的可编辑性，可根据实际使用的承重需求调整整体板厚、吊环内径、安装孔孔径及间距，适配不同吨位的牵引连接场景，模型的各配合面均预留了合理的公差余量，可直接导出工程图用于后续的机加工生产。
