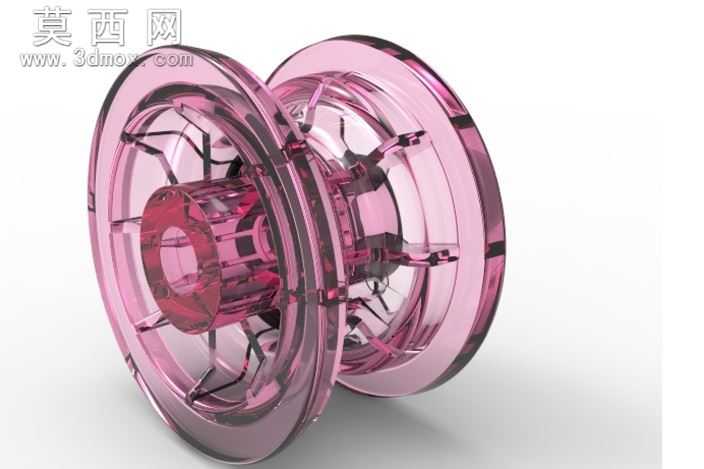

透明粉紫色悠悠球精密结构设计

半透明PC材质的悠悠球轮体，加工时最容易出现的问题是厚薄不均导致的内应力残留，高速旋转时轻则出现抖动异响，重则直接出现轮体开裂。这款轮体的辐条设计没有采用等厚直连结构，每根辐条靠近中心轴座的位置做了渐变加厚处理，边缘与轮圈衔接处做了0.3mm的圆角过渡，既避免了注塑时的熔接痕集中在受力薄弱点，也让高速旋转时的离心力能顺着辐条弧度均匀分散到整个轮圈，不会在衔接位置出现应力集中。两侧轮片的对接止口做了0.05mm的过盈配合设计，没有额外添加卡扣或螺丝孔，靠塑胶件本身的弹性形变完成压合，装配后外表面完全看不到拼接缝隙，既保证了透明材质的外观完整性，也避免了外露紧固件在高速旋转时产生的风阻和动平衡偏差。中心轴座的内孔做了两段式设计，靠近外侧的一段孔径略大，用来容纳轴承外圈，内侧的小孔径段用来穿固定轴，两段孔的同轴度公差控制在0.02mm以内，避免轴承安装后出现偏斜，导致空转时间缩短。轮圈的外边缘没有做尖锐直角，而是做了R0.8的圆弧倒角，既避免了注塑时的边缘飞边难以清理，也减少了绳子与轮体边缘摩擦时的磨损，延长绳子使用寿命。透明材质的壁厚控制在2.2mm，这个厚度既能保证PC材质的透光性呈现出粉紫色的通透质感，也不会因为壁厚过大出现注塑缩痕，辐条位置的壁厚控制在1.8mm，和轮圈壁厚差控制在0.4mm以内，避免冷却速率不一致导致的部件变形。轮体内侧的空腔没有做完全封闭设计，预留了六个均匀分布的微小排气槽，压合装配时空腔内的空气可以顺利排出，不会因为内部气压顶开两片轮体的拼接面，也避免了温度变化时空腔内气压变化导致的轮体变形。实际试转测试时，这款结构的悠悠球空转稳定性比等厚辐条设计提升近三成，绳子与轮体的摩擦阻力降低约两成，透明外观没有明显熔接痕和缩痕，完全满足量产加工的精度要求。
