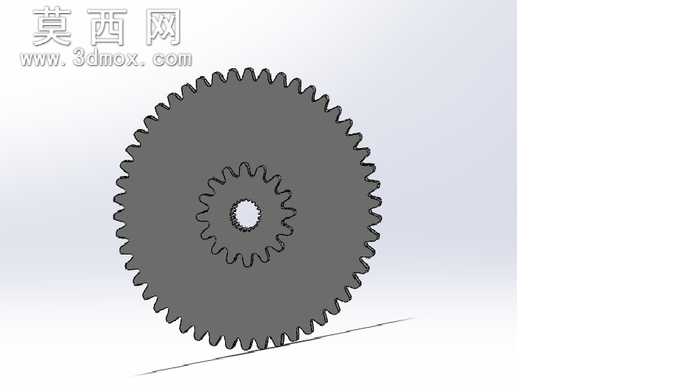

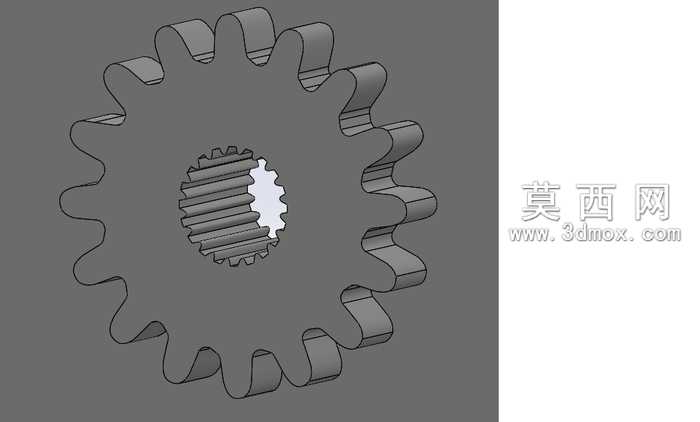

常规双联齿轮加工中最容易被忽略的隐患,是大小齿圈同轴度偏差带来的啮合侧隙波动——不少新手做的结构跑起来噪音大、齿面偏磨,根源就在内齿圈与外齿圈的基准统一没做对。这款双联结构把内花键定位孔、内齿圈、外齿圈的基准完全重合在同一根轴线上,从加工源头就规避了二次装夹带来的形位公差偏移。外齿圈采用标准渐开线齿形,齿顶修缘量控制在0.02mm到0.03mm区间,刚好抵消高速传动时的齿向弹性变形,避免啮入啮出瞬间的刚性冲击。内齿圈的齿根做了小圆角过渡,没有尖锐应力集中点,就算长期承受交变扭矩,也不会在齿根位置萌生疲劳裂纹。中间的辐板没有做多余的减重挖孔,反而保留了均匀的实体厚度,这是考虑到小模数齿轮传动时的辐板共振问题——太薄的辐板在特定转速下会和啮合频率产生共振,放大传动噪音不说,还会加速连接键的磨损。定位孔的内花键齿侧预留了0.01mm的配合间隙,既不会因为过紧导致装配时卡滞,也不会因为间隙过大出现传动空程。齿面的粗糙度要求控制在Ra1.6,不需要过高的镜面精度,毕竟传动齿轮需要保留微小的储油间隙,过高的光洁度反而会破坏润滑油膜的连续性,加剧干摩擦磨损。实际装配时,这个结构不需要额外的轴向定位衬套,辐板端面本身就可以作为轴向定位基准,和相邻传动件的端面贴合时,端面跳动量控制在0.01mm以内,不会出现轴向窜动带来的啮合错位。很多同类结构为了追求轻量化盲目挖孔,最后使用时出现辐板变形导致齿圈偏摆,这款结构的辐板厚度经过扭矩校核,在满足额定传动扭矩的前提下,把厚度控制在最合理的区间,既不会过重增加传动惯量,也不会因为强度不足出现形变。齿向方向做了微量的鼓形修形,就算装配时存在微小的轴线平行度偏差,也能保证齿面接触斑点集中在齿宽中部,不会出现边缘接触导致的局部过载。内齿圈和外齿圈的齿数匹配经过传动比校核,和配套的凸轮轴配合时,能实现精准的时序传动,不会出现传动比误差导致的动作错位。
- 全部评论(0)
- 模板大小 3.84 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2013,效果图,其它,
- 软件分类 齿轮
