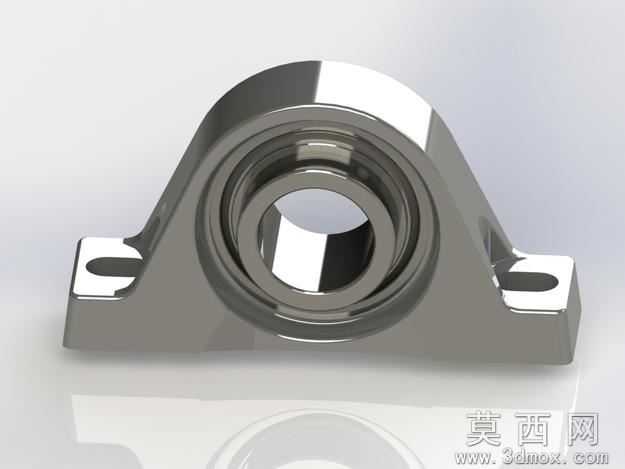

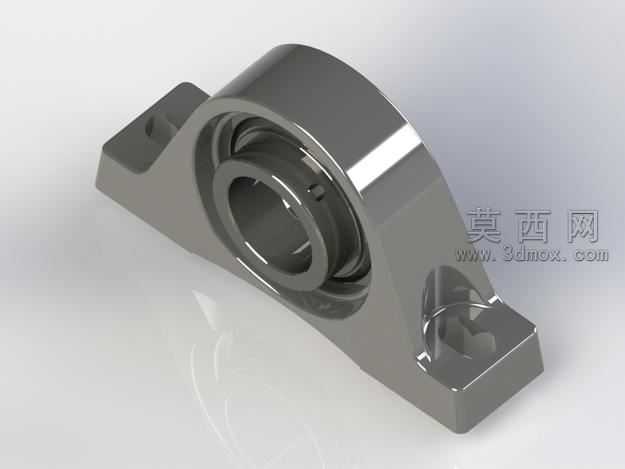

UC211立式带座外球面轴承结构设计

常规立式带座轴承在农机、轻工输送线现场常出现座体安装孔位崩裂、轴承内圈顶丝松脱、密封唇口过早磨损的问题，根源多是设计阶段未针对加工与装配的实际偏差做冗余适配。这款UC211规格的带套轴承，在座体安装脚的过渡位置做了渐变圆弧加厚处理，没有采用直角转接的省料结构，铣削安装面时刀具不会在转角处留下应力集中的刀痕，铸件冷却收缩时也不会因壁厚差过大产生内部缩松，实际落料冲压安装孔时，孔边的延展应力能顺着圆弧面均匀分散，不会出现孔边开裂的隐患。轴承外圈与座孔的配合选用了过渡偏紧的公差带，没有盲目追求过盈量来提升刚性，压装时不需要过高的压装力就能保证外圈不发生蠕变，常温工况下长期运转也不会出现外圈跟转磨坏座孔的问题，维修更换时用铜棒轻敲就能拆出轴承，不会拉伤座体内壁。轴承内圈的顶丝孔做了沉头倒角处理，拧紧紧定螺钉时螺钉头不会凸出于内圈表面，不会剐蹭轴端的防尘挡圈，顶丝尖端的锥角与轴上的定位凹坑锥度完全匹配，运转时的振动不会让顶丝出现回松，哪怕是输送线频繁正反转的工况，也能保持轴与内圈的锁止可靠性。座体底部的安装面做了0.02mm的平面度管控，安装到设备机架面时不需要额外加调整垫片就能保证轴承孔的轴线水平，避免轴系出现附加弯矩导致轴承早期疲劳。两侧的密封结构采用了双唇口设计，外唇阻挡外界的粉尘、碎屑进入轴承内部，内唇锁住轴承内部的润滑脂不会泄漏，哪怕是多粉尘的粮食输送、建材加工场景，也能延长轴承的补脂周期。带套结构的设计让轴承可以适配一定范围的轴径偏差，轴加工时的轻微尺寸误差不需要额外修磨轴颈就能完成装配，降低了现场安装的加工要求，两个安装脚的长圆孔设计，允许安装时调整轴承的轴向位置，补偿轴系加工时的长度累积误差，不需要重新打孔就能完成轴系的对中调整。
