带轴笼式输送机轮辐鼓结构设计

　　该轮辐鼓为散料输送线的核心传动承载部件，主要应用于轻工、粮食加工、建材等行业的网带式、栅格带式输送设备中，作为驱动端或张紧端的辊鼓组件，承担传递扭矩、支撑输送带、保障带面运行平稳性的作用。区别于传统实心面辊鼓，该结构采用笼式镂空设计，在输送颗粒状、碎屑状、带少量余温的散料时，可通过周向排布的辐条间隙实现漏料、通风散热，避免物料卡滞在辊面与输送带之间造成带面磨损、鼓面抱死的问题，尤其适配食品烘干线、废料输送线、烟草筛分输送线这类对辊面通风、排杂有明确要求的工况。

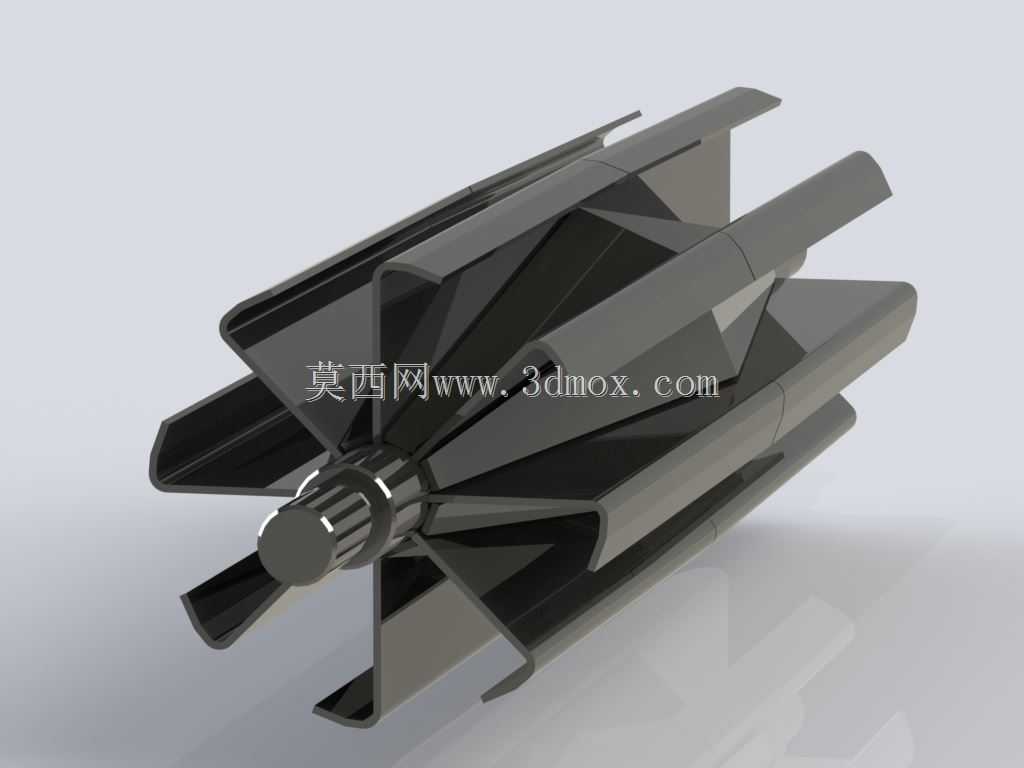

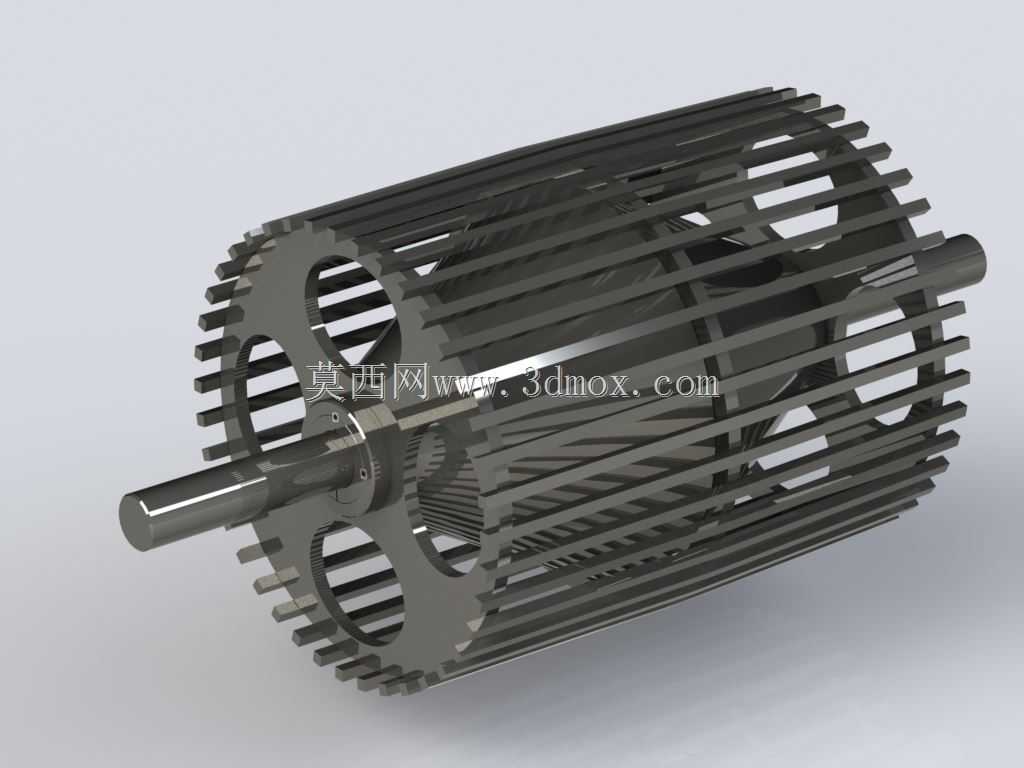

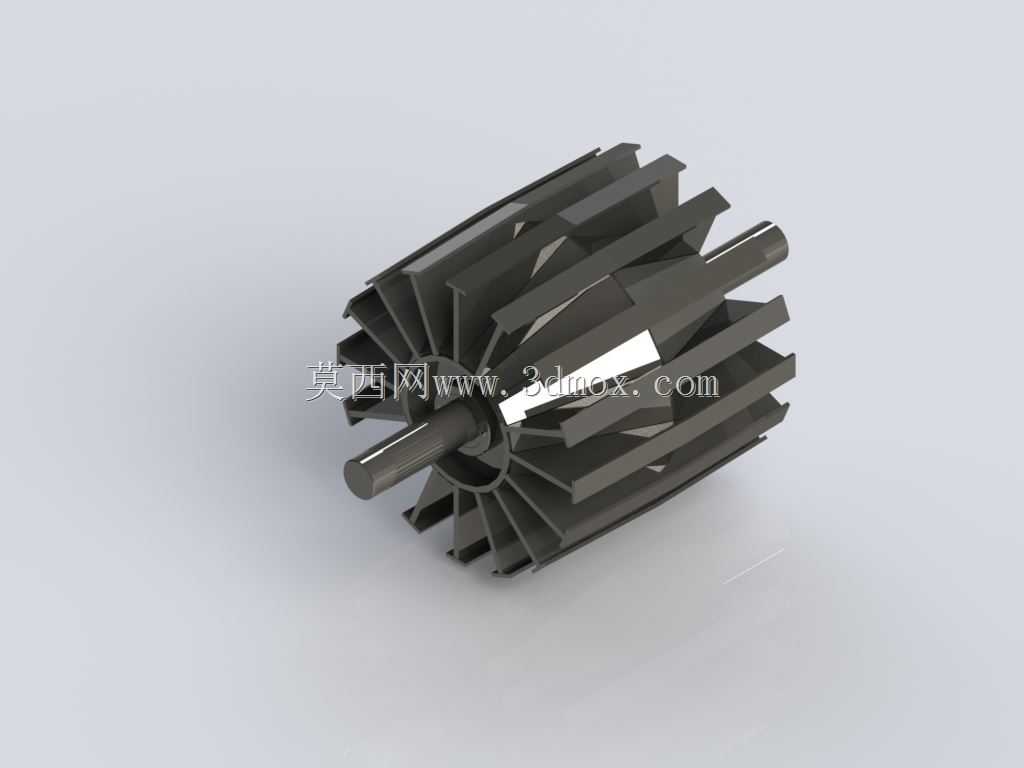

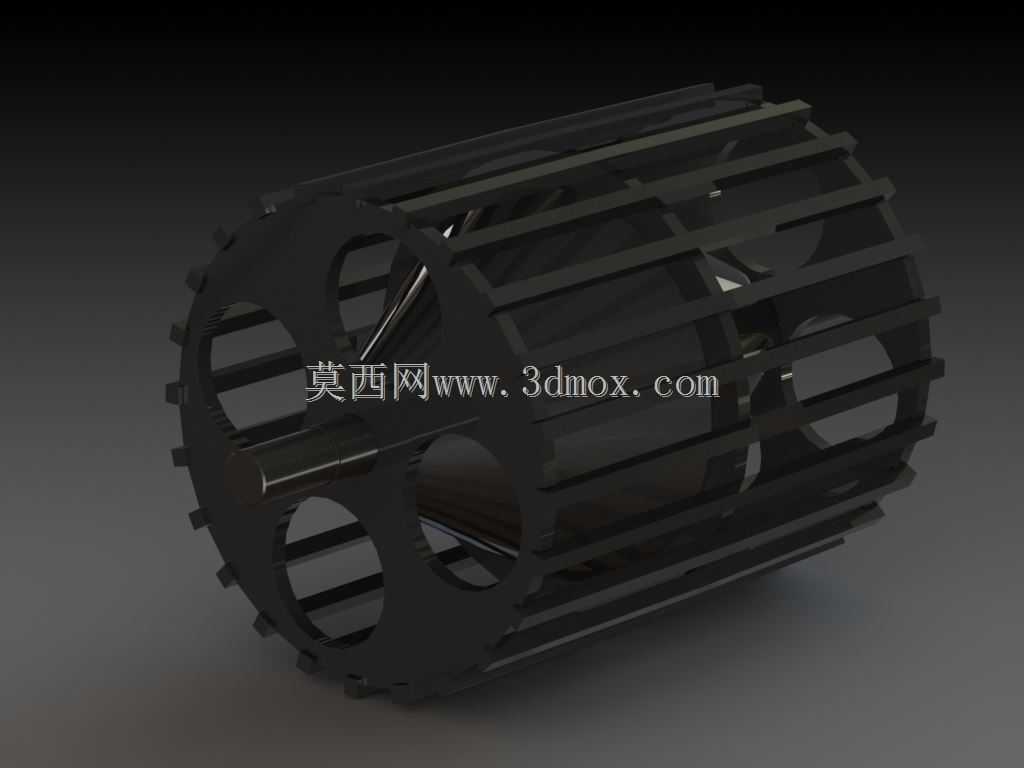

　　从结构设计逻辑来看，该轮辐鼓采用两端辐板支撑周向辐条的组合结构，两端辐板为带减重孔的圆盘结构，中心加工有与主轴配合的轴孔，通过键连接实现扭矩传递，辐板外缘均匀加工有与辐条配合的安装槽，辐条采用等直径圆钢或冷拉型材，两端嵌入辐板槽位后通过焊接或过盈压装实现固定，周向辐条的排布间距根据输送物料的最小粒径确定，避免物料从间隙掉落同时保障漏杂通风效果。主轴采用阶梯轴设计，两端预留轴承安装位，轴肩位置做圆角过渡降低应力集中，伸出端可根据驱动形式加工键槽、联轴器安装位或链轮安装位，适配齿轮减速电机直连、链传动、带传动等多种驱动连接方式。

　　安装边界方面，该轮辐鼓的轴向总长度需匹配输送设备的机架内侧宽度，两端轴承座安装中心距需与机架预设的安装孔位对齐，辐条构成的外圆直径决定了输送带的弯曲半径，选型时需匹配所选用输送带的最小弯曲直径要求，避免长期小半径弯折造成带层疲劳断裂。周向辐条的外圆需做同轴度校验，整体装配后需做动平衡测试，避免高速运转时出现径向跳动导致输送带跑偏、设备振动超差的问题。辐条表面可根据输送物料的特性做相应处理，输送磨琢性较强的物料时可在辐条表面堆焊耐磨层，输送食品级物料时可做抛光或食品级涂层处理，两端辐板的减重孔除了降低整体自重外，也可作为安装时的吊装孔位，方便现场装配时的对位调整。

　　实际工况运行中，该笼式结构相比实心辊鼓自重降低40%以上，转动惯量更小，驱动电机的启动负载更低，同时镂空结构减少了辊面与输送带的接触面积，降低了运行过程中的摩擦阻力，长期运行的能耗表现更优。针对带粘性的物料输送场景，辐条的圆弧形表面不易粘附物料，停机清理时可直接通过高压风或高压水从辐条间隙吹扫冲洗，维护清理的难度远低于带防滑槽的实心辊面。设计过程中需校核辐条的抗弯强度，当输送线负载较大、带宽超过800mm时，可在辐条中部增加支撑环，提升辐条的整体刚性，避免长期受载后辐条出现弯曲变形，导致鼓体外圆失圆、输送带跑偏的问题。两端辐板与主轴的连接位置需做焊接应力消除处理，避免长期受交变扭矩作用出现焊缝开裂的情况，轴承安装位需预留润滑通道，保障长期运行时轴承的润滑状态，延长组件的整体使用寿命。
