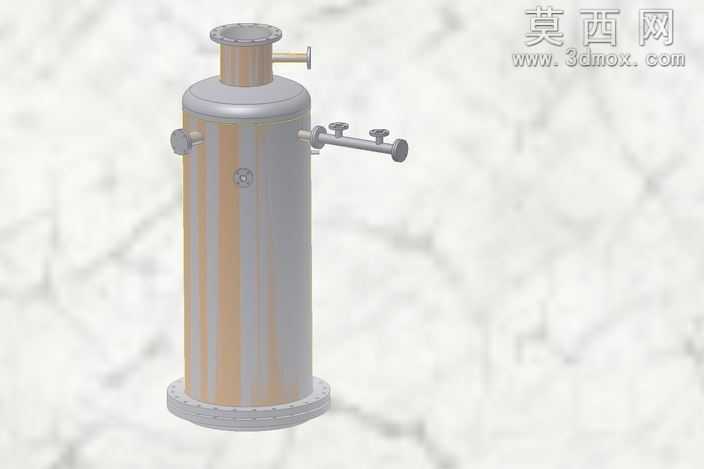

立式圆顶承压蒸汽处理罐体结构

承压类立式罐体在食品加工场景的落地，最容易被忽略的是法兰连接面的密封形变问题，尤其是带侧伸管路的圆顶结构，蒸汽持续通入带来的热胀冷缩会让不同位置的密封件承受非均匀压力，常规等厚法兰在反复温变循环后，侧管接口位置极易出现微渗漏，这套结构在底部法兰与筒体衔接处做了渐变壁厚处理，靠近侧管引出的一侧壁厚增加两毫米，抵消侧管焊接带来的应力集中，也让密封垫片的受压面始终保持在均匀压强区间。圆顶封头和筒体的衔接没有采用常规直角焊接结构，而是做了小半径过渡弧，这个弧度不是为了外观顺滑，是因为屠宰场用的蒸汽处理设备需要定期冲洗内壁，直角焊缝位置容易残留动物组织碎屑，长期堆积会滋生杂菌，过渡弧面能让冲洗水流顺着弧面完全排净，没有清洁死角。侧部引出的三个阀门接口做了不同高度的错位排布，不是随意布置的位置，最上方的接口接蒸汽泄压支路，中间的接口接温度传感器探杆，最下方的接口接冷凝水排放管路，三个接口的中心距刚好避开筒体内部的蒸汽导流板，不会出现探杆被高速蒸汽流持续冲刷导致的测温不准，也不会让冷凝水排放口被导流板挡住形成积水区。筒体外部的竖向加强筋没有通长布置，在距离上下法兰各一百毫米的位置做了断开处理，这个细节是考虑现场焊接加工时，加强筋两端如果直接顶到法兰焊缝，会在焊接热影响区形成叠加应力，长期承压运行后容易在筋板端部产生疲劳裂纹，断开的间隙刚好让焊缝的热影响区完全释放，也给后期防腐涂装留足了操作空间，不会出现筋板和法兰夹角位置涂不到位的锈蚀隐患。顶部的蒸汽出口做了缩径处理，出口位置的法兰厚度比筒体法兰薄三毫米，因为出口位置的蒸汽流速快但压力比筒体内部低，不需要和主筒体同等级的法兰强度，适当减薄既能降低整体重量，也能减少顶部的载荷集中，避免立式设备头重脚轻带来的安装不稳。底部法兰的螺栓孔做了锪平处理，现场安装时不需要额外加工垫片找平，螺栓拧紧后不会因为接触面倾斜出现局部应力过大，哪怕是在屠宰场这种地面经常有污水、需要频繁挪动检修的场景，拆装几次也不会出现法兰面变形的问题。筒体上的视镜接口做了内凹设计，视镜玻璃安装后不会突出筒体外壁，避免现场搬运、清洁时被硬物磕碰碎裂，视镜的密封槽开在筒体侧而不是压盖侧，更换密封垫时不需要完全拆下压盖，就能快速完成密封件更换，减少设备停机维护的时间。
