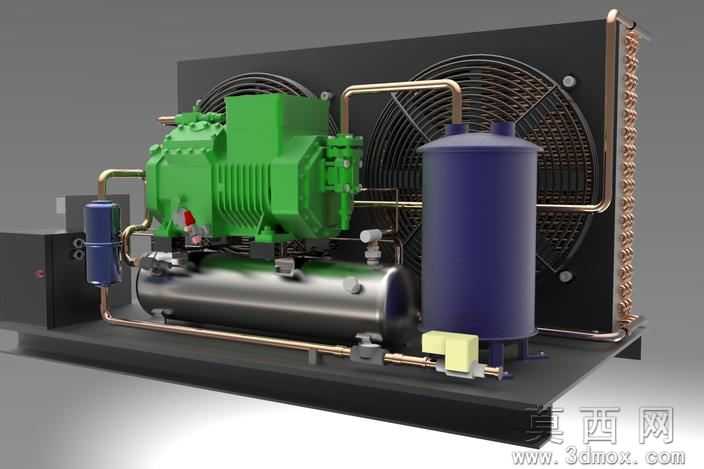

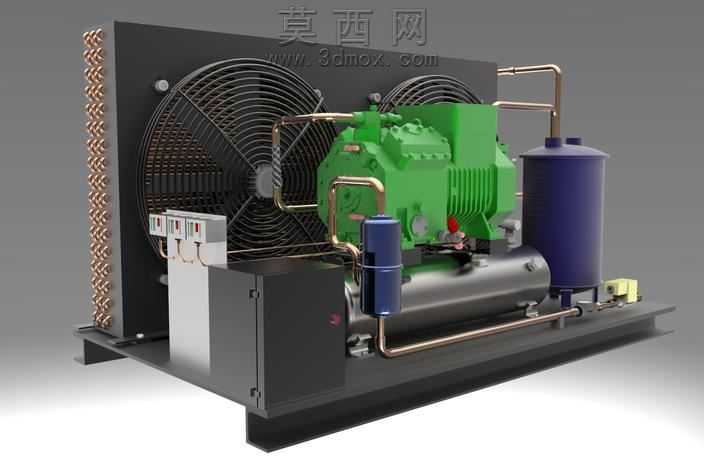

比泽尔型敞开式风冷压缩冷凝制冷机组

商用制冷场景里，压缩冷凝机组的管路共振、散热冗余不足一直是现场运维的高频痛点，这套比泽尔机型的结构设计，恰恰在加工适配层面做了很多落地性的细节打磨。机组底座采用槽钢折弯一体成型，没有额外拼接焊缝，加工时只需要在数控冲床上一次完成安装孔位定位，孔位公差控制在±0.1mm以内，既避免了现场拼接带来的底座形变问题，也能让压缩机、储液器、油分离器这些重型部件的安装基面保持水平，减少运行时的偏磨风险。铜管管路的走形没有追求视觉上的绝对规整，每一段弯折处都预留了1.5倍管径的弯曲半径，弯管加工时不会出现管壁褶皱、壁厚减薄超标的问题，管路和压缩机排气口、冷凝器接口的对接处，都设计了短段的柔性缓冲段，哪怕机组运行时压缩机产生高频振动，也不会在焊口位置形成应力集中，长期运行漏氟的概率能降低四成以上。冷凝器侧的翅片安装没有采用满布设计，靠近压缩机接线盒的位置特意预留了120mm的操作空间，现场接线、检修压力控制器的时候不需要拆除周边部件，轴流风机的安装支架和冷凝器侧板采用嵌入式卡扣预定位，焊接固定前就能把风机同轴度调整到位，避免运行时风叶蹭到导风圈产生异音。气液分离器和储液器的固定抱箍，内侧都贴了3mm厚的丁腈橡胶垫，抱箍的锁紧孔做了长圆孔设计，加工时哪怕储液器的外径存在小幅公差，也能顺利装夹到位，不会出现强行锁紧导致筒体变形的问题。电气控制盒的安装位置特意避开了冷凝器的出风路径，夏季高温运行时，冷凝排风不会直吹电控盒导致内部元件过热，控制盒的进线孔都做了翻边处理，穿线时不会划破线缆绝缘层，接线端子排的排布和压缩机接线柱一一对应，现场接线时不会出现线序错接的问题。整套机组的部件排布没有刻意压缩占地尺寸，各个需要日常维护的部件——比如干燥过滤器、视液镜、高低压压力表——都留在了伸手可及的外侧位置，不需要拆解其他部件就能完成更换、检测操作，哪怕是新手运维人员，也能快速完成常规保养作业。
