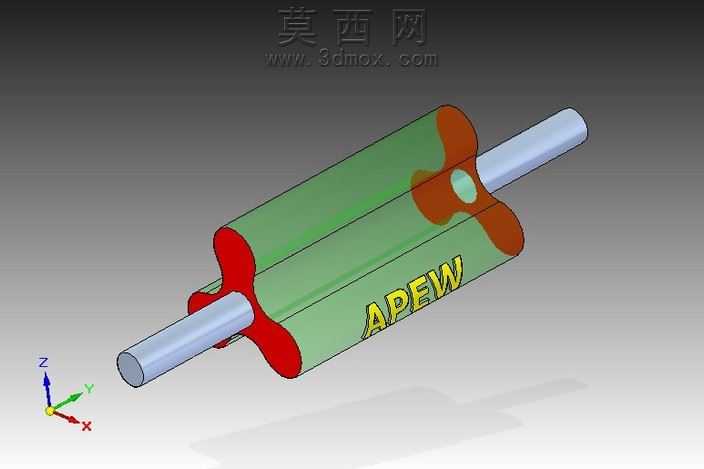

三瓣式双叶压缩机转子结构三维设计

本作品为三瓣结构的双叶压缩机转子三维建模成果，建模过程围绕回转类核心部件的结构特性展开，首先以中心转轴的同轴度要求为基准，确定整体装配的基准轴线，保证两端伸出的轴段与中间转子主体保持严格的同轴公差，避免后续运转过程中出现偏心振动问题。中间转子主体采用三瓣式型线设计，建模时通过参数化曲线勾勒转子的截面轮廓，精准控制瓣叶的曲面弧度与啮合间隙，既保证转子运转过程中与腔体内壁的密封贴合效果，又预留合理的运转间隙避免运动干涉。材质渲染阶段，两端的转轴部分赋予金属银灰色磨砂金属材质，模拟调质处理后的合金钢轴件质感，还原金属部件表面的细微加工纹理；中间转子主体部分采用哑光绿色涂层材质，模拟工业转子表面的防护涂层效果，瓣叶边缘的密封接触区域采用醒目的红色材质区分，清晰标识出转子工作过程中的密封啮合区域，转子表面的标识字样通过贴图方式精准贴合曲面弧度，避免文字出现拉伸变形问题。结构设计上，转子瓣叶采用对称式分布，三瓣结构沿中心轴线均匀排布，保证运转过程中的动平衡性能，瓣叶与中心轴的连接位置做了圆弧过渡处理，有效降低应力集中问题，提升部件的结构强度。建模过程中对转子的各部分尺寸做了参数化关联，可通过调整型线参数快速适配不同排量的压缩机腔体尺寸，模型完成后通过干涉检查功能验证了各结构的合理性，确保转子在回转过程中不会与相邻部件发生碰撞，渲染阶段添加了柔和的环境光与地面阴影效果，清晰呈现转子的立体结构与各部分的形态特征，直观展示三瓣转子的型线特点与装配结构。
