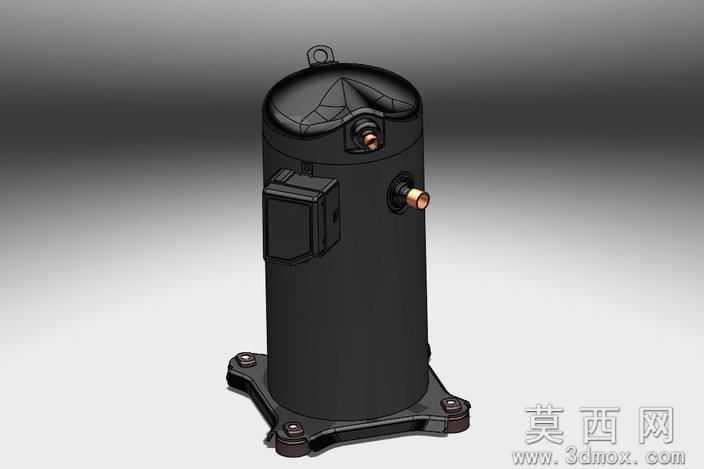

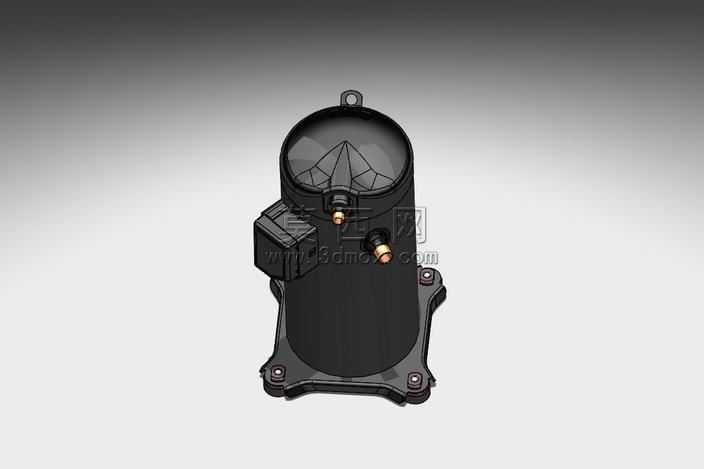

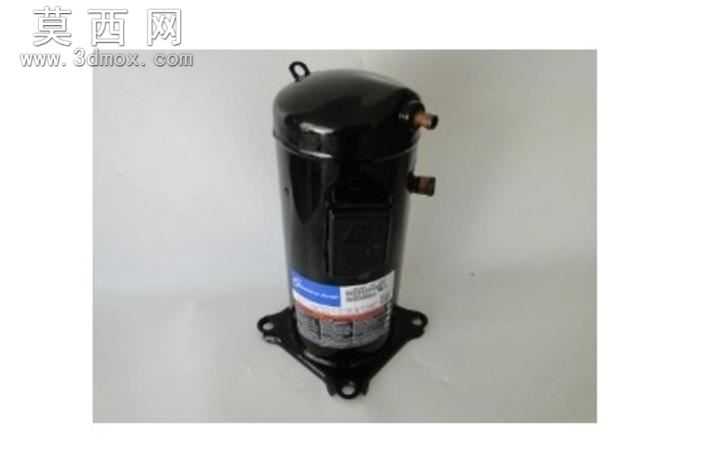

爱默生科普兰ZR36KC涡旋制冷压缩机结构

涡旋压缩机在商用制冷机组装配现场，最常出现的隐患是底脚安装面平面度超差导致的运行共振，以及吸排气接口同轴度偏差引发的铜管焊接应力开裂，这款ZR36KC机型的三维结构在设计阶段就针对这类现场痛点做了针对性的结构适配。底部四个安装支脚并非与筒体直接焊接成型，而是通过一体冲压的弯折底架与筒体下封头做环向满焊连接，支脚的橡胶减震垫安装沉孔做了0.2mm的深度公差预留，避免现场安装时减震垫被过度压缩失去隔振效果，支脚的安装孔做了长圆槽设计，允许现场安装时存在±3mm的位置偏差，适配不同品牌机组的底盘安装孔位偏差，不用在现场重新扩孔破坏底盘防腐层。筒体侧面的接线盒采用下沉式嵌装结构，接线盒与筒体的连接面做了一圈0.5mm高的密封凸台，装配时配合橡胶密封圈可以达到IP54的防护等级，避免制冷机组在低温高湿的冷库工况下出现凝露渗入接线腔引发的绝缘故障，接线盒的进线口做了内螺纹结构，不用额外加装锁母就能固定金属波纹管，减少现场装配的零件数量。顶部的涡旋盘端盖没有采用常规的平面封头设计，而是做了带弧度的冲压成型结构，端盖顶部的吊环安装座做了加厚处理，能承受整机1.5倍重量的吊装载荷，现场安装吊装时不会出现吊座变形脱落的风险。吸排气接口的位置做了角度偏移设计，吸气接口口径大于排气接口，两个接口的伸出长度做了差异化处理，避免现场焊接铜管时出现焊枪操作空间不足的问题，接口根部做了15度的倒角过渡，焊接时焊料能均匀填充焊缝缝隙，减少虚焊漏氟的隐患。筒体表面的散热筋并非装饰性结构，而是沿着筒体轴向做了等距排布的微凸结构，高度仅1.2mm，既不会增加过多的筒体重量，又能增加筒体与空气的接触面积，帮助压缩机在高负荷运行时散出绕组产生的热量，避免长期过热导致的润滑油碳化。储油腔位于筒体底部，与吸气腔之间做了挡油板结构，避免压缩机启动瞬间润滑油被冷媒大量带入制冷系统，造成换热器换热效率下降，挡油板的安装位置做了卡扣式固定结构，不用额外打螺丝固定，减少装配时的零件工序，也避免螺丝松动脱落进入涡旋盘造成的盘片磨损。
