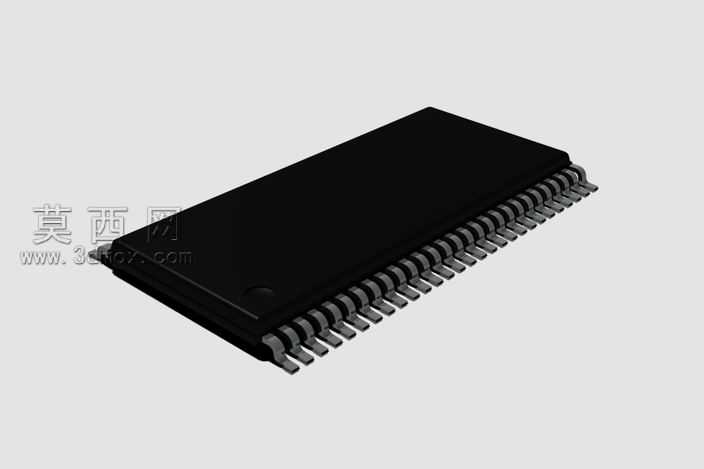

56脚SOP封装贴片集成电路外观结构

项目分类:通用机械零部件 发布时间:2016-03-20 ID:97862
  • 56脚SOP封装贴片集成电路外观结构

贴片IC量产过程中最容易被忽略的引脚共面度偏差,往往会在回流焊环节引发批量虚焊,这类56脚密间距SOP封装的器件,引脚间距窄、塑封本体与引脚的衔接处应力集中,稍有结构偏差就会导致贴装偏移。塑封本体的边角做了微小的圆弧过渡,不是生硬的直角切割,这处细节能避免编带运输过程中边角崩裂,也能减少贴装吸嘴取件时的真空泄漏,吸嘴贴合的顶面区域平整度控制在微米级,没有多余的凹凸结构,保证高速贴装时的取件成功率。两侧引脚的成型弧度经过反复校准,每根引脚的伸出长度、弯折角度完全一致,引脚末端的焊脚平面与塑封本体底面的高度差严格控制在贴装工艺允许的公差范围内,不会出现个别引脚悬空的情况。引脚与塑封本体的衔接处做了应力释放结构,避免引脚受外力弯折时直接拉扯内部键合线,导致器件内部开路。塑封本体表面的标记区域预留了足够的平整空间,不会因为表面弧度导致激光打标模糊,也不会影响丝印标识的识别度。这类密引脚封装的器件,引脚之间的间距极小,建模时特意还原了引脚之间的均匀间隙,没有出现引脚粘连或者间距不均的情况,完全匹配PCB焊盘的设计尺寸,能直接用于贴片工艺的仿真验证,提前排查焊盘设计与器件引脚不匹配的隐患。塑封本体的厚度、引脚的宽度都严格参照实际量产器件的尺寸,还原了真实器件的材质质感,黑色环氧塑封料的哑光表面质感、金属引脚的镀锡层光泽都做了对应呈现,能用于产品装配的干涉检查,确认器件在PCB上安装后与周边壳体、接插件的间隙是否满足安全距离要求,避免组装时出现结构碰撞。
