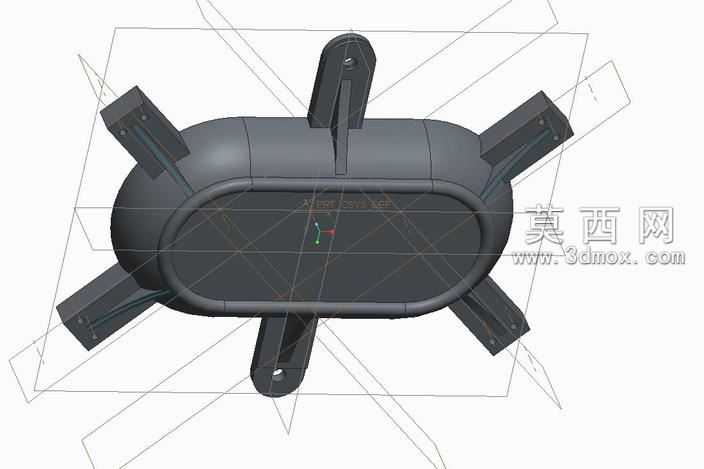

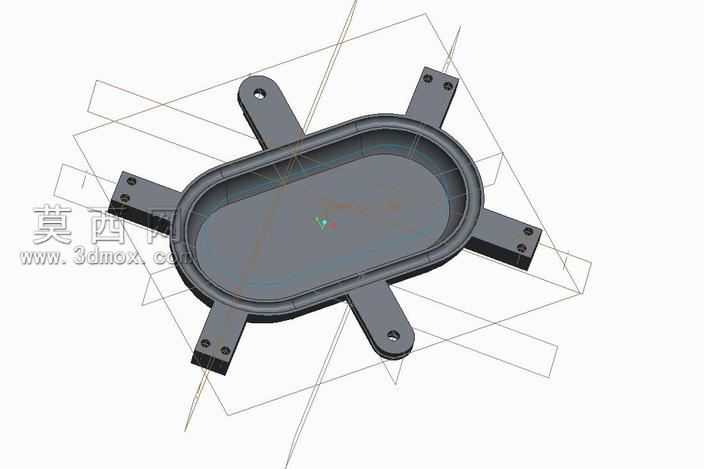

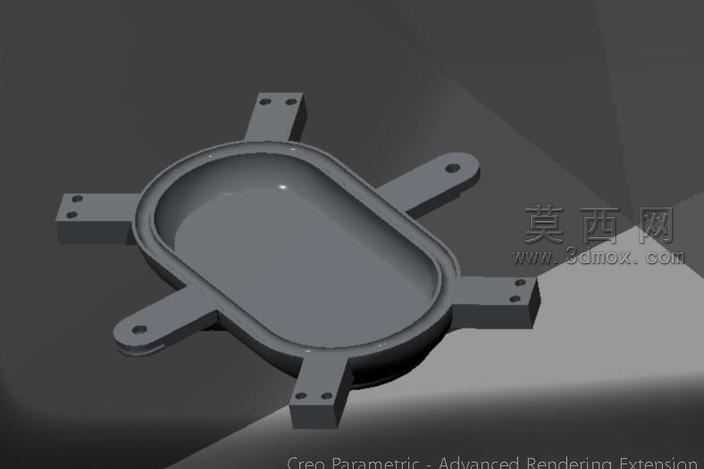

带六支耳的椭圆密封腔体结构件

薄壁腔体类零件加工时最容易出现的问题，是侧壁受切削力挤压产生的形变，尤其是这种带外翻安装边的椭圆深腔结构，常规的三爪卡盘装夹会让腔体椭圆长轴方向受径向力，卸夹后腔体口部的圆度误差直接超差，后续装密封垫时会出现局部压合不实的渗漏隐患。六支耳的排布没有采用常规的等角度均分设计，而是顺着椭圆长、短轴的端点位置延伸，每处支耳上的两个安装孔都做了锪平处理，避免螺栓头贴合面倾斜导致的锁紧力不均。支耳和腔体侧壁的衔接位置没有做直角过渡，而是留了渐变的圆弧加厚区，这个细节能大幅降低注塑或压铸成型时的应力集中，不会在受振动载荷时出现支耳根部断裂的问题。腔体口部的密封槽深度公差控制在0.05mm以内，槽底的粗糙度要求达到Ra1.6，要是槽底有走刀留下的环状刀纹，橡胶密封圈长期受压后会顺着刀纹出现微渗漏，精加工密封槽时需要采用单刃镗刀走慢进给，避开铣削加工带来的振纹。支耳上的安装孔位置度要求控制在0.1mm以内，实际加工时不能在腔体成型后再单独打孔，需要做带定位销的专用工装，以腔体的内腔型面作为定位基准，一次装夹完成所有支耳孔的钻铰，不然六个支耳的孔位累计误差会让装配时螺栓强行别劲，长期受载后螺栓容易出现疲劳断裂。腔体侧壁的厚度从底部到口部做了0.8mm的渐变加厚，不是等壁厚设计，底部受冲击载荷更大的区域壁厚稍厚，靠近口部的密封区域壁厚均匀，既控制了整体零件重量，也避免了成型时壁厚不均导致的缩痕，影响密封面的平面度。每处支耳的末端都做了小圆角倒角，没有尖锐的棱边，装配时不会划伤操作人员的手套或是配套的密封胶条，也能减少零件周转过程中支耳边缘磕碰掉渣的问题。这类腔体常用来盛装电控元件或是润滑介质，对内部的清洁度要求很高，内腔所有转角都做了R2以上的圆角过渡，没有清洁死角，后续做表面阳极氧化或是喷塑处理时，药液不会残存在夹角位置，不会出现长期使用后杂质脱落污染内部介质的问题。
