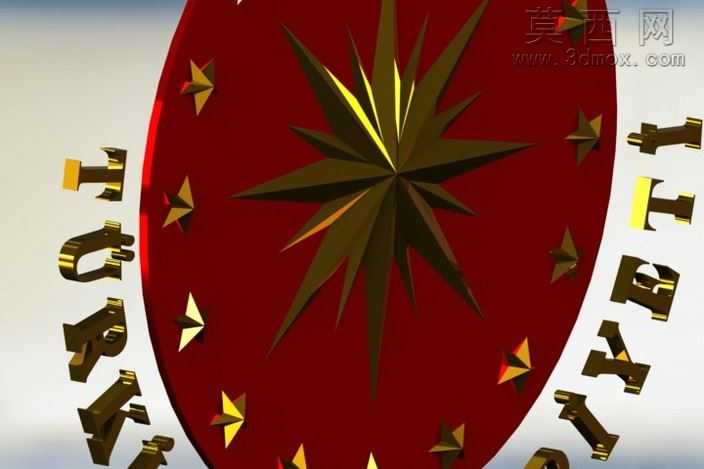

金属立体星芒环形标识造型设计

金属立体标识的加工落地，最先要啃下的是曲面棱角的崩边隐患——这类带放射状星芒与环形浮雕字的造型，若直接按视觉效果做等厚拉伸，CNC铣削时星芒尖角处的刀具震颤会直接让棱边出现锯齿状缺料，后续抛光根本补不回来。做曲面拆分的时候特意把星芒的每个尖角根部做了0.12mm的微小圆角过渡，这个尺寸在正常视距下完全看不出弧度，却能让直径1mm的球头刀走刀时不出现零切削速度的刀尖点，铣出来的棱边顺滑无毛刺，省掉后续手工修尖角的大半工时。环形排布的立体字最容易出现的装配错位问题，是字块与红色基底的贴合面公差，要是每个字单独做定位柱，环形阵列后累计公差会让首尾字的间隙差出0.3mm，远看就会有明显的歪斜感。处理的时候没有给单个字做独立定位，而是在基底的环形槽里做了一圈连续的定位凸台，每个字块的背面做适配的嵌槽，装配时顺着凸台滑入就能自动对齐，哪怕是新手操作也不会装歪，还能避免胶接时字块移位的问题。红色基底的曲面不是纯平的圆盘，边缘做了微小的弧面抬升，这个弧度不是为了视觉效果刻意加的，是考虑到金属板材冲压成型时的应力释放——纯平圆盘做表面烤漆处理时，边缘的漆膜会因为应力集中出现细微的裂纹，带1.5度的微弧后，板材内应力顺着弧面均匀分散，烤漆后不会出现开裂掉漆的问题。星芒部分的金属质感不是靠后期贴图堆出来的，建模时就把每个星芒面做了0.05mm的高低差，相邻面的反光角度差控制在12度左右，光线打上去的时候会自然形成错落的金属高光，不会像等厚拉伸的模型那样出现一片死亮的反光。环形字的倒角也做了区分，朝向外侧的字边做0.2mm的亮面倒角，朝向星芒的内侧边做0.1mm的哑面倒角，这样光线反射时字的轮廓会更清晰，不会和红色基底的反光糊在一起。考虑到后续如果做实体打样，星芒和字块的材质用黄铜做基底镀仿金，红色部分用铝合金做阳极氧化红，两种金属的接触面做了绝缘隔层设计，避免不同金属接触出现电化学腐蚀，长时间摆放也不会出现接触面发黑的问题。每个星芒的尖角没有做尖锐到顶的处理，留了0.08mm的小平头，既不会划伤接触的人，也能避免搬运时尖角磕碰变形，毕竟这类标识常用来做展示摆件，磕碰后的凹痕根本没法修复。
