空心结构电气喷气发动机托架设计

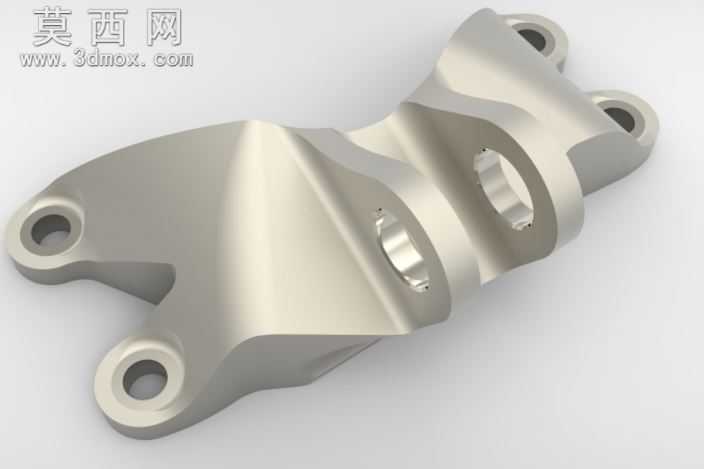

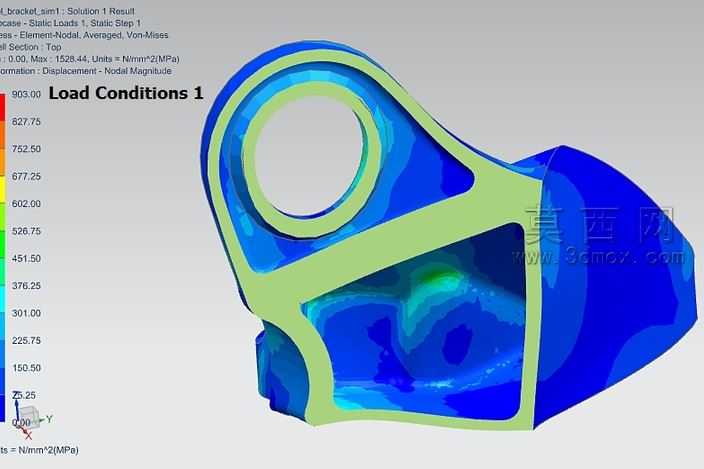

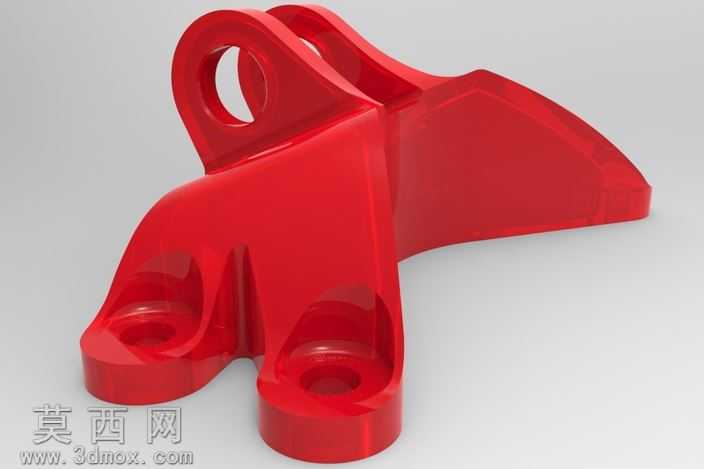

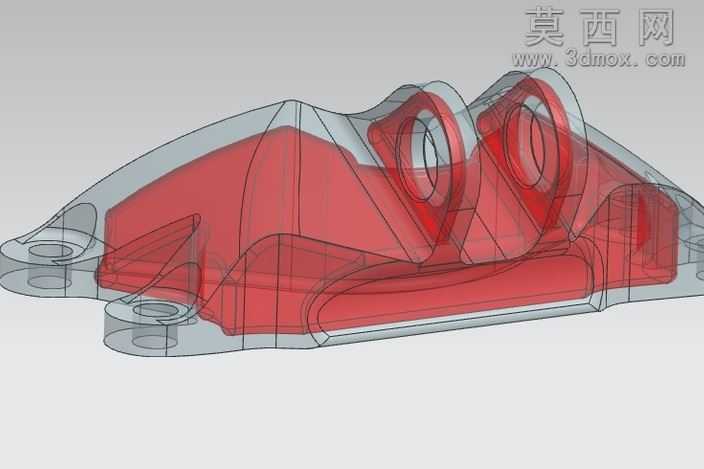

航空动力配套承力件的减重设计，从来不是简单挖空材料的数字游戏，每一处壁厚的收放都要在刚度冗余与重量指标间走钢丝。这款托架的空心构型没有采用等壁厚的偷懒方案，靠近螺栓安装孔的区域刻意保留了更厚的实体层，避免交变振动下孔位出现应力开裂，中间非直接承力的过渡段则做了大弧度的内凹挖空，顺着载荷传递的流线排布壁厚，既切掉了冗余的材料重量，也没有打断力的传递路径。

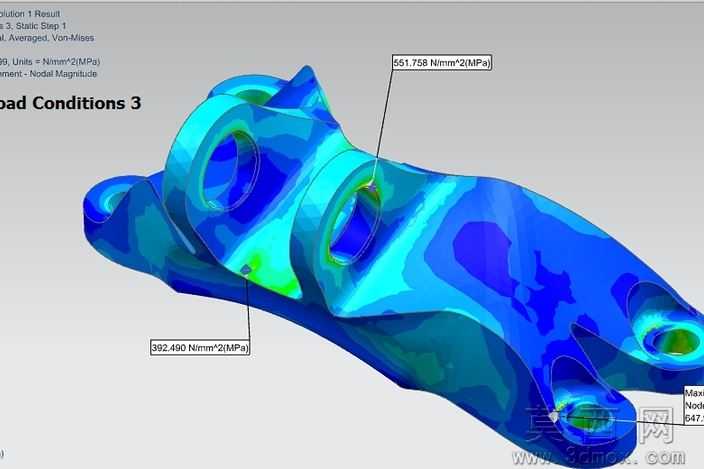

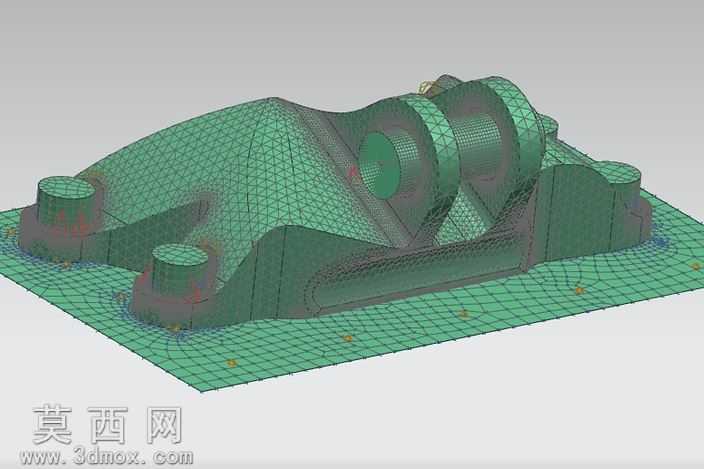

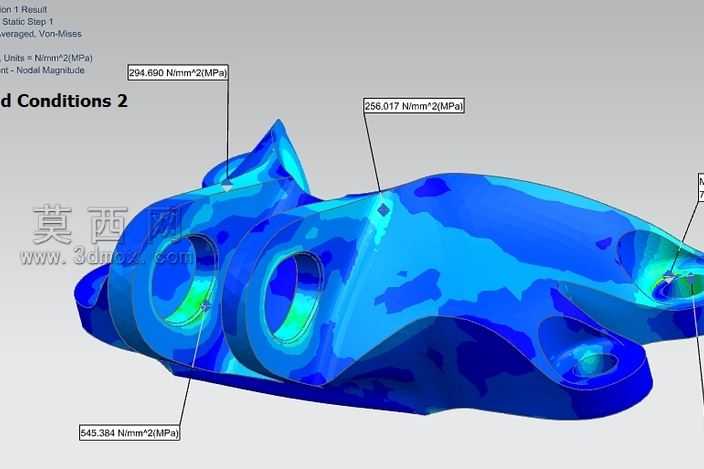

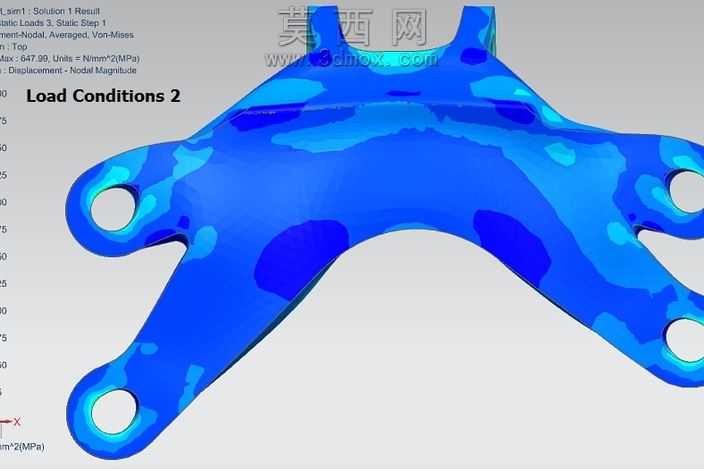

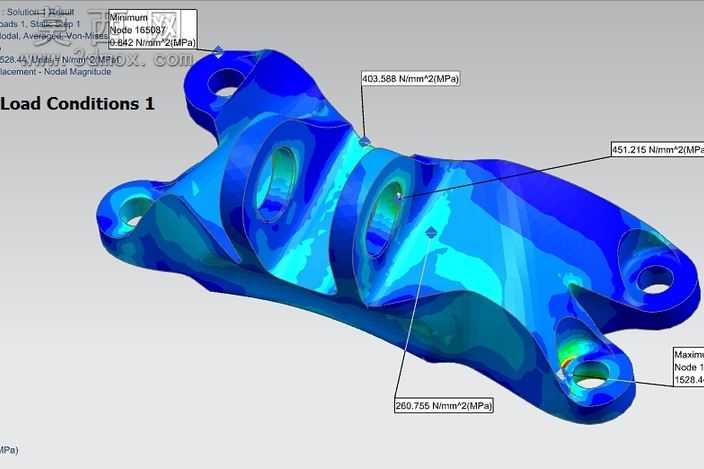

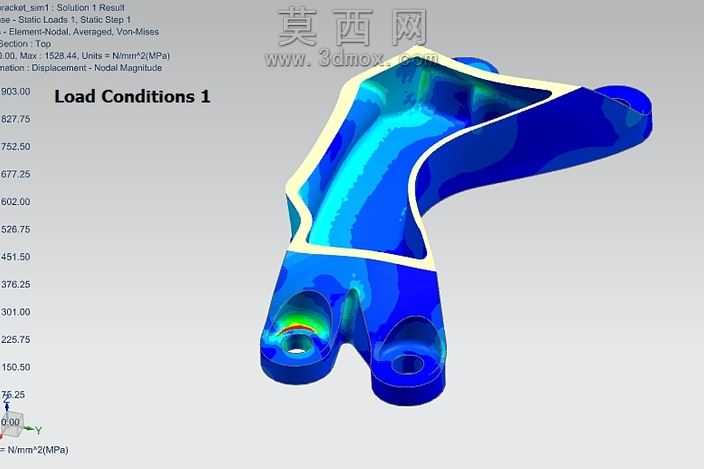

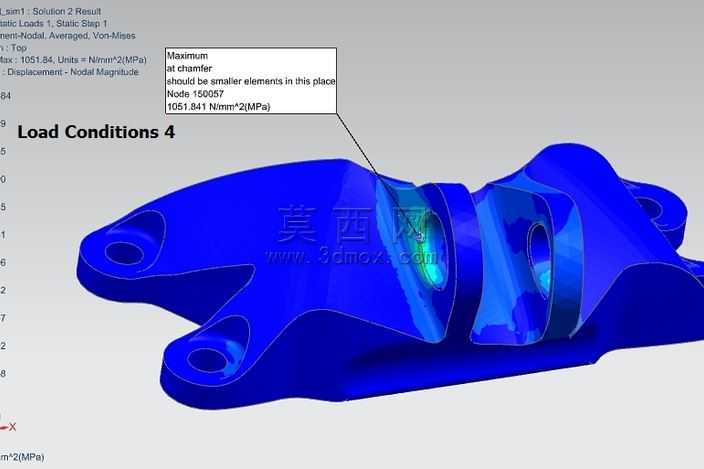

接触面上的摩擦系数取值直接关系到仿真结果的可信度，这里没有套用通用的0.3默认值，而是结合实际装配面的阳极氧化处理工艺，把摩擦系数设为0.4，更贴近真实装机后的接触状态。仿真中出现的局部应力峰值，本质是网格划分时粗糙单元带来的计算误差，实际加工后该位置的圆角过渡会自然分散应力集中，不会出现计算值显示的屈服风险。

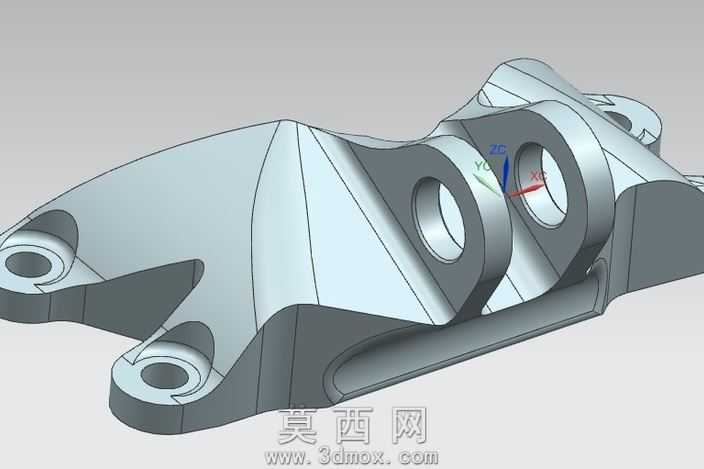

安装耳片的孔位做了同轴度公差预留，三个固定孔的位置度公差控制在0.02mm以内，避免装配时出现螺栓强行穿入产生的装配内应力，这类内应力在发动机长期高频振动的工况下，会慢慢演变成疲劳裂纹的起点。托架表面的曲面过渡全部采用G2连续，没有尖锐的棱角转折，一方面是减少铣削加工时的刀具停顿痕迹，降低后续抛光的工作量，另一方面也能避免应力在棱角处聚集，提升构件的疲劳寿命。

最终的重量控制在398克，相比同载荷等级的实心托架减重超过八成，挖空区域的内壁做了1度的脱模斜度预留，如果后续采用铸造工艺批量生产，不需要额外做抽芯结构就能顺利脱模，小批量定制时用五轴铣削也能减少深腔加工的刀具震颤。所有承力面的平面度都预留了0.01mm的精加工余量，装配时能和发动机安装面完全贴合，不会出现局部虚接导致的受力不均。
