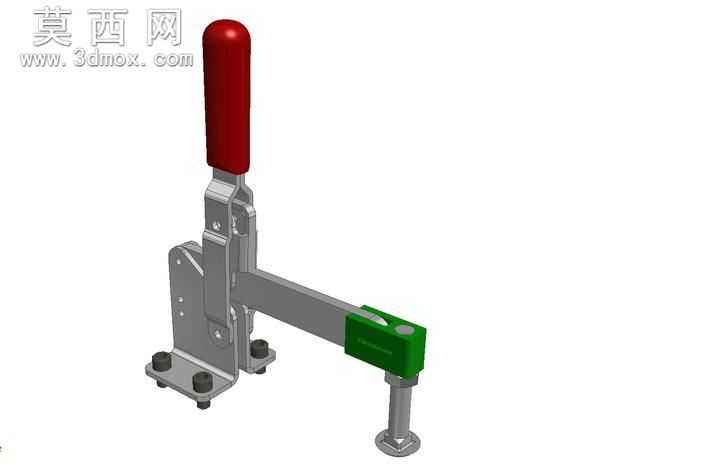

立式带压头手动快速夹钳结构设计

车间里手工装夹工件最容易出问题的环节，就是压头接触工件瞬间的偏载滑移——不少老式夹钳的压杆直接和金属压头硬连接，下压时一旦工件表面有轻微坡度，压头边缘就会啃伤工件表面，甚至因为接触应力集中把薄壁件压出凹痕。这款夹钳的压头特意做了浮动式铰接设计，压头和压杆之间留了微小的轴向窜动间隙，配合压头端面的防滑橡胶垫，哪怕工件摆放有0.5毫米以内的高度差，压头也能自动贴合工件表面，不会出现单点硬接触的情况。

底座的安装孔做了沉头锪平处理，不是简单的通孔设计，沉头深度刚好覆盖内六角螺栓的头部厚度，安装时螺栓头完全沉入底座平面，不会突出底座刮伤工作台面，也避免了夹钳反复开合时震动导致螺栓松动剐蹭操作人员的袖口。底座和立板之间的连接没有采用焊接结构，而是用两个内六角螺栓穿装定位，立板上的定位孔做了H7级公差配合，装配时不需要反复敲打找正，穿入螺栓就能保证立板和底座的垂直度，后期如果立板的铰接孔磨损，只需要拆开螺栓更换立板就行，不用整个夹钳报废。

操作手柄的外套用了红色软质橡胶，不是光滑的金属手柄，表面做了细微的防滑纹理，手上沾了切削液或者机油的时候操作也不会打滑。手柄和连杆的铰接位置做了衬套镶嵌，衬套用的是自润滑铜基材料，不需要定期注油保养，长时间高频开合也不会出现铰接孔磨旷的问题，避免夹钳锁紧后出现松脱的安全隐患。

锁紧状态下的连杆过死点距离做了精准控制，既不会因为过死点距离太大导致手柄扳开时需要用蛮力，也不会因为距离太小在切削震动下自行脱开。压杆的行程做了限位设计，手柄扳到最大开启位置时，压头抬起的高度刚好够放入常规厚度的工件，不会因为压杆抬得过高导致夹钳整体重心偏移，也减少了开合时的无效行程，装夹动作能快上不少。夹臂和压杆的连接位置用了绿色的锁紧块固定，锁紧块上的紧定螺丝对准压杆上的定位凹槽，调整压装高度时只需要松开紧定螺丝就能上下滑动压杆，调整到合适位置后拧紧紧定螺丝就不会打滑移位，不需要额外加工定位孔，适配不同厚度的工件时不用更换配件。
