托盘包装筛选车间产线布局设计

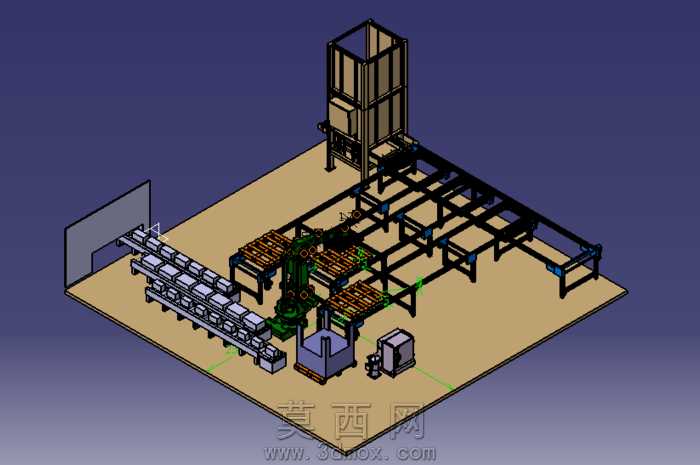

车间产线落地最容易踩的坑，是前期布局没考虑工位间的物料流转间隙，等机架焊完、导轨装完才发现机械臂的作业半径覆盖不到托盘上料位，或是输送线衔接处留的公差不够，托盘卡滞的问题在试产阶段集中爆发。这套筛选车间的产线设计，从装配逻辑出发把所有干涉风险提前在三维环境里做了全链路验证，每段铝型材机架的拼接位都留了0.2mm的调整余量，不用靠现场硬掰型材来凑装配精度。立式储料塔的出料口和下层输送线的对接高度，没有按理论值硬卡尺寸，特意留了15mm的高度差，避免加工时机架焊接变形导致出料口蹭到输送带上的托盘。机械臂的安装基座没有直接固定在地面预埋板上，额外加了一块20mm厚的减震安装板，螺栓孔做成长条可调结构，后期调试臂展覆盖范围时能微调位置，不用重新打膨胀螺栓破坏车间地面。托盘输送的辊道间距是按常用塑料托盘的底部筋位排布算的，不会出现托盘走到辊道中间因为筋位卡进辊缝倾斜的问题，辊道两端的挡停块位置也避开了托盘底部的叉车孔，后期如果需要用叉车整批转运空托盘，不用额外拆挡停结构。侧边的筛选工位排布顺着物料流向一字排开，每个工位的操作空间留了足够的侧身操作余量，不会出现相邻工位操作人员转身碰胳膊的情况，工位旁的物料盒挂架直接卡在辊道的铝型材槽里，不用额外钻孔攻丝，后期调整工位位置时能顺着型材槽随意滑动固定。产线末端的收集料斗和输送线的衔接处做了斜向导料面，筛选完的工件顺着斜面滑进收集箱，不会在衔接处堆料卡滞，料斗的安装支架做了快拆结构，清理积料时不用拧掉全部螺栓，拔下定位销就能把料斗翻下来。所有气动管线和线缆的走线路径都提前在机架上预留了线槽位，不会出现管线悬在机械臂作业半径内被臂体刮破的隐患，线槽的转弯处都做了圆弧过渡，穿线时不会刮破线缆外皮。整套布局没有追求理论上的最小占地，而是给每个工位的后期改造、设备维护都留了足够的操作空间，比如机械臂周围留了半米的维护通道，更换末端执行器时不用拆旁边的输送段，储料塔的侧面留了整面的检修空间，更换内部提升带时不用拆周边的防护结构。
