全自动手机表面贴膜生产设备结构设计

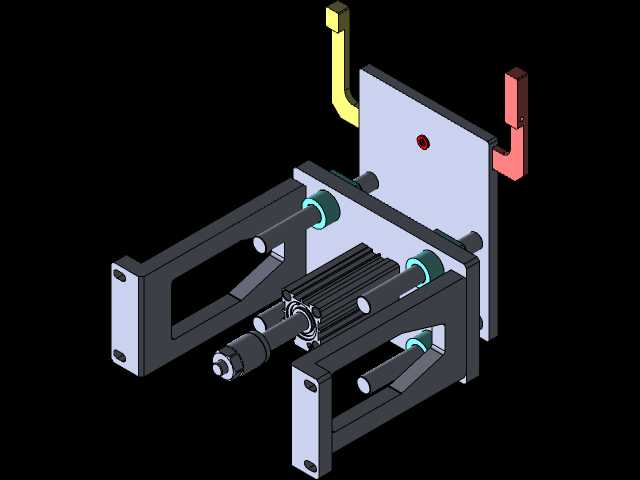

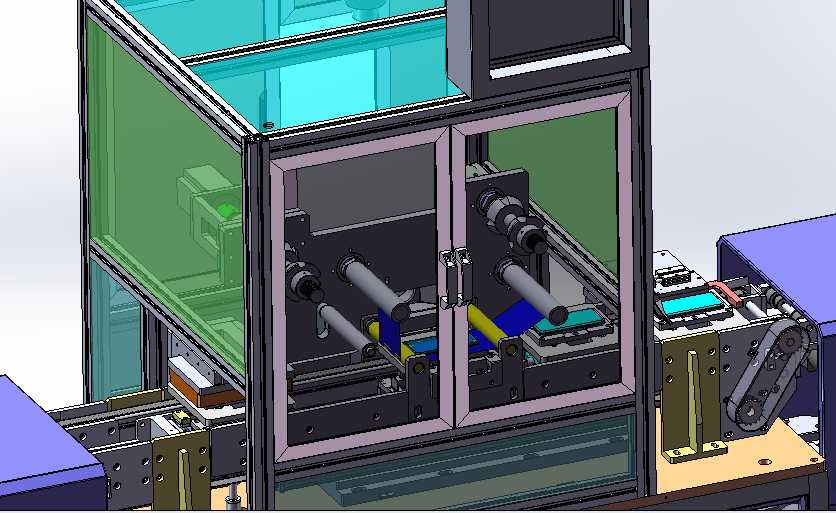

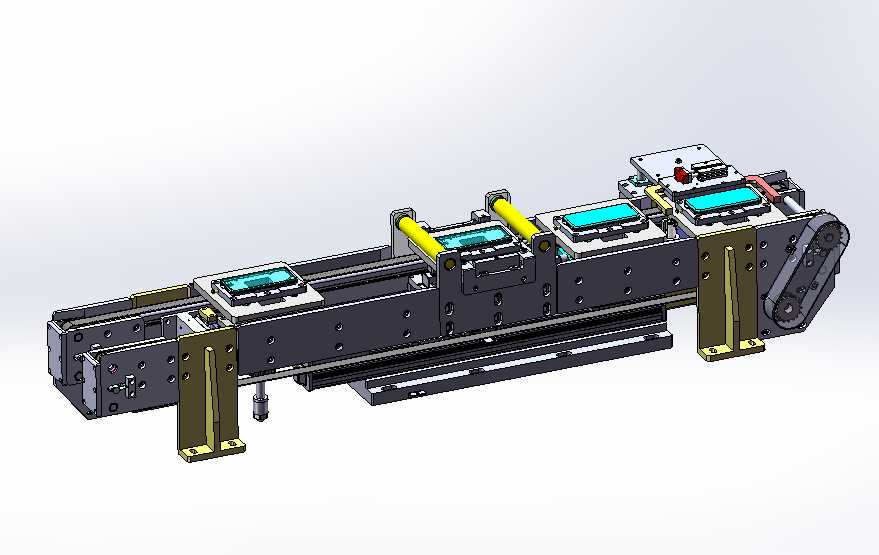

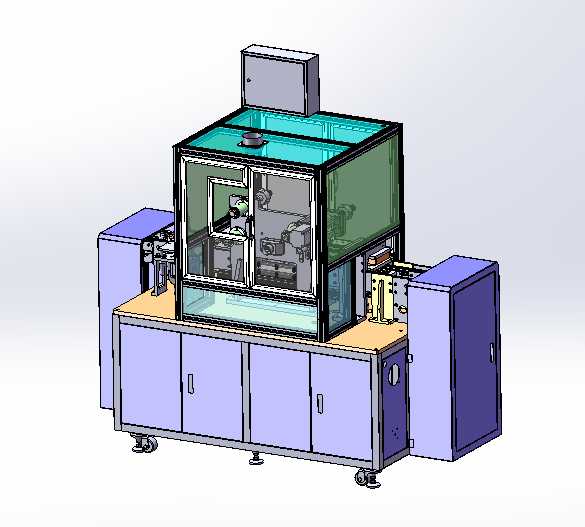

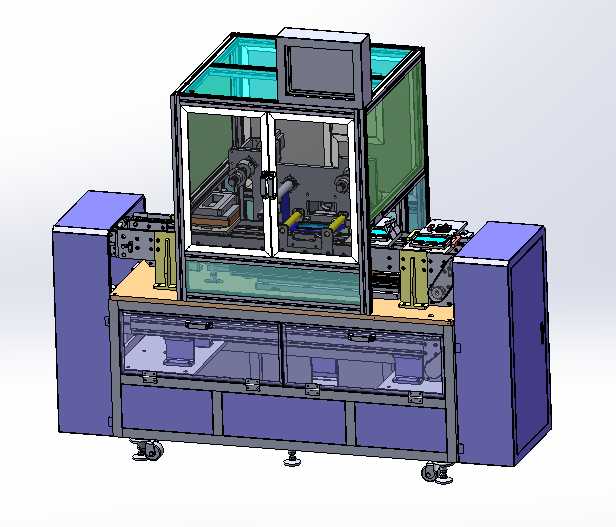

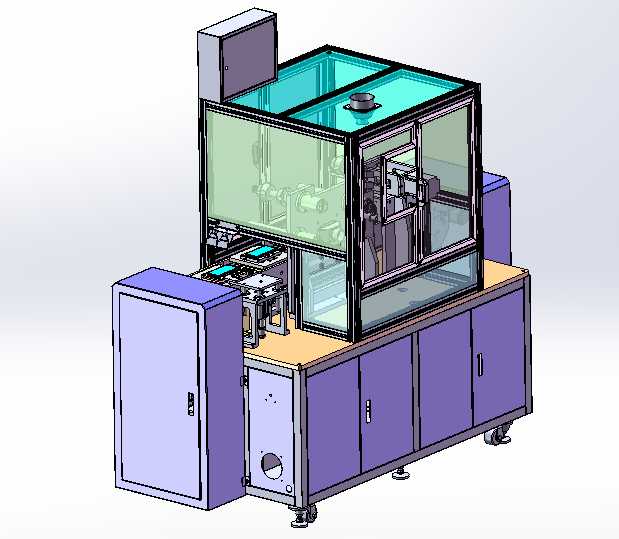

本作品为面向手机生产制程的全自动贴膜装置三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成模块进行1:1等比例还原，所有零部件均保留完整的装配约束关系与可编辑参数，可直接用于工程图导出与后续结构优化。设备整体采用落地式柜式机架结构，底部配置可调脚轮与支撑脚杯，兼顾设备移位的便捷性与生产作业时的放置稳定性，机架主体采用方通焊接框架搭配钣金封板设计，上层作业区域设置带透明观察窗的安全防护舱，防护舱采用铝型材框架搭配半透明亚克力板材，既可以清晰观察内部贴膜作业状态，又可以隔绝作业过程中的粉尘污染，同时避免人员误触运动部件引发安全风险。设备两侧设置同步输送进料机构，采用皮带输送搭配定位治具的结构，可实现待贴膜手机的自动上料、精准定位与工位流转，治具可根据不同型号手机的外形尺寸进行快速更换，适配多规格手机的贴膜生产需求。内部核心作业模块集成了膜料自动供料、离型纸剥离、视觉对位、辊压贴合、气泡排除、成品下料等全套功能单元，其中膜料供料机构采用卷料放卷设计，搭配张力控制组件保证膜料输送过程平整无褶皱；离型纸剥离机构采用锐角剥离板搭配收卷辊结构，可稳定完成离型纸的自动剥离与回收；对位模块采用高精度视觉定位组件，可快速识别手机屏幕位置与膜料位置，自动修正对位偏差，保证贴膜位置精度控制在±0.1mm以内；贴合机构采用柔性硅胶压辊搭配伺服升降驱动，采用渐进式辊压工艺完成膜片与手机屏幕的贴合，可有效避免贴合过程中气泡、翘边等不良问题；层压工位配置恒温压合组件，可在贴合后进行二次保压，进一步提升膜片与屏幕的粘接强度，降低后续使用过程中膜片脱落的概率。设备顶部设置人机交互触控显示屏，可直观展示设备运行参数、作业产量、故障报警等信息，方便操作人员进行参数调整与设备运维。渲染阶段针对不同部件赋予了对应真实材质，机架钣金件采用哑光金属烤漆材质，亚克力防护板设置半透明透光属性，输送皮带采用哑光橡胶材质，压辊采用半透明柔性硅胶材质，内部传动零部件赋予金属加工面质感，整体渲染效果还原了设备真实的外观形态与材质特征，清晰展示了设备的整体布局与各模块的结构组成。设计过程中充分考虑了设备的作业效率与运行稳定性，各运动模组均采用标准化传动组件，降低设备的加工制造成本与后期维护难度，整体结构布局紧凑合理，可直接接入手机组装生产线实现全自动化贴膜作业，有效替代人工贴膜工序，大幅提升贴膜作业的一致性与生产效率，降低人工操作带来的贴膜不良率。
