垂直堆叠式托盘仓储自动化存储设备

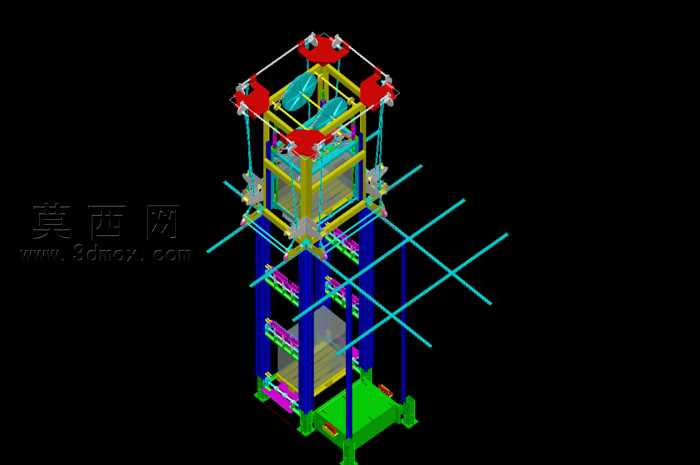

本作品为面向工业仓储场景设计的垂直堆叠式托盘存储设备三维模型，整体采用模块化分层建模思路完成搭建，在三维建模过程中严格遵循机械设计装配逻辑，对设备各组成部分进行1:1比例还原。模型底部为承载基座，采用绿色哑光金属材质模拟加厚钢板焊接成型的承重底座，底座预留地脚安装孔位与设备走线槽，保障设备安装固定的稳定性与布线规整性。主体支撑框架采用蓝色喷涂型钢搭建竖向承重立柱，搭配黄色铝型材横梁构成多层存储位的支撑骨架，每一层存储位都设置了紫色的托盘导向滑轨与限位挡块，可精准引导仓储托盘完成定位停靠，避免托盘移位滑落。设备顶部设置红色的托盘移栽执行机构，配套多组传动辊轮与定位组件，可实现托盘在不同存储层之间的转运调度，建模过程中对传动部件的运动配合间隙进行了合理预留，还原真实设备的运动可行性。模型中还添加了青色的辅助定位参考线，清晰展示设备的作业覆盖范围与托盘进出的输送路径，各部件材质区分明确：支撑结构件采用金属喷涂材质表现漆面质感，传动部件采用光亮金属材质体现机加工表面精度，导向部件采用耐磨工程塑料材质表现非金属部件特性。整体设计围绕高密度垂直仓储需求展开，通过竖向堆叠的布局最大化利用仓储空间，适配标准化工业托盘的存储流转需求，结构设计兼顾承重性能与转运效率，各部件装配关系清晰，可用于仓储方案展示、设备结构教学、自动化产线布局模拟等场景，建模过程中对每一处连接紧固件、传动配合位都做了细节还原，不存在结构干涉问题，完整呈现了烟囱式垂直存储设备的整体构造与工作逻辑。
