液化气输送用可调式辊筒支架结构

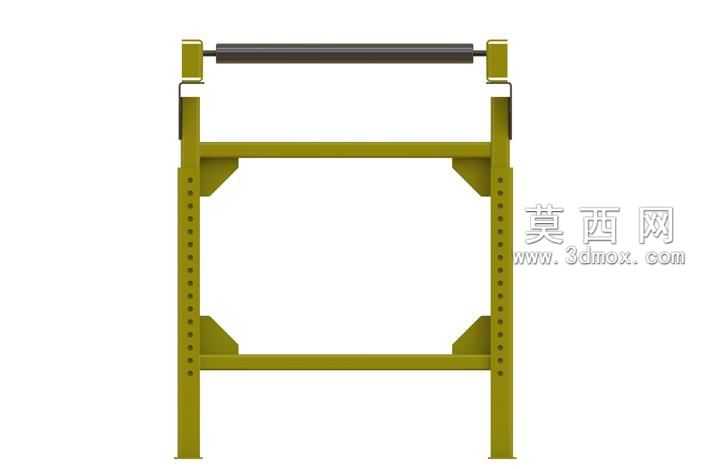

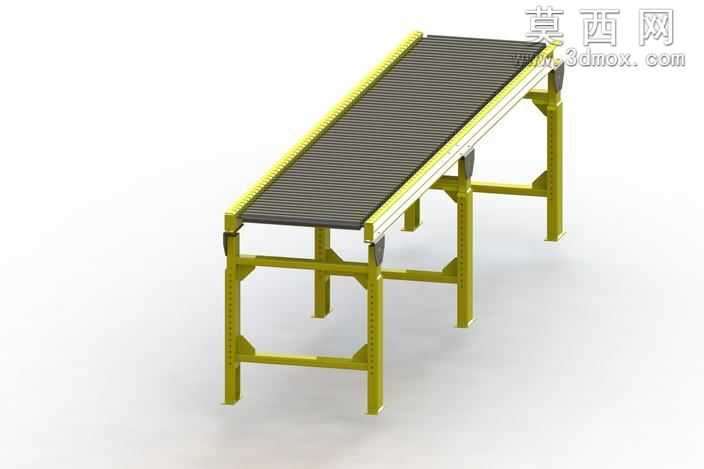

液化气钢瓶转运工位的输送支架，最先要解决的是不同规格钢瓶上线时的高度适配痛点，常规固定高度支架在对接灌装、检测工位时，常因辊面高度差出现钢瓶卡滞、磕碰瓶体阀座的隐患，这套支架的立柱排孔设计正是针对这一现场矛盾做的落地优化。两侧立柱上的等距调节孔，没有采用市面上常见的长圆孔滑动调节结构，反而选用圆孔插销定位，是考虑到液化气输送场景下，支架长期接触车间地面的冷凝水、偶尔溅落的灌装残液，长圆孔的滑动缝隙极易积存锈渣与油污，后期调节时会出现滑块卡涩、螺栓锈死的问题，圆孔插销的配合间隙更小，插销表面做镀锌钝化处理后，日常维护只需要定期拔出插销擦拭孔位即可，不需要拆解整组调节结构。上下横梁与立柱的连接角件，没有采用焊接固定的方式，而是用螺栓锁紧的可拆卸结构，这处取舍是考虑到输送辊属于易损耗件，长期承载满装液化气钢瓶的重量，辊筒轴承磨损后需要整体更换辊轴，可拆卸角件能留出足够的操作空间，不需要切割焊道就能松开上部横梁取出辊筒，大幅缩短现场停机维护的时间。支架底部没有加装可调脚杯，反而直接采用平脚落地，是因为液化气输送工位的地面多做了防滑环氧处理，平整度公差控制在每米2毫米以内，可调脚杯的螺纹结构反而会因为钢瓶上线时的冲击力出现螺纹变形，平脚结构配合地面预埋的固定螺栓，能把整组支架的晃动量控制在0.5毫米以内，避免钢瓶输送时出现偏移。辊筒两端的挂接结构做了外翻边处理，没有采用内嵌式轴承座，是因为钢瓶在辊面上滑动时偶尔会出现瓶底剐蹭轴承座的情况，外翻边的挂耳能把轴承座完全藏在挂耳内侧，剐蹭只会接触到挂耳的圆弧过渡面，不会损伤轴承密封件，延长辊筒的更换周期。立柱上的排孔间距做了20毫米的等距设计，刚好匹配市面上常见的液化气钢瓶输送线的高度调节梯度，不需要额外测量就能快速对齐相邻工位的辊面高度，现场安装时工人只需要插入插销锁紧螺栓就能完成高度调整，不需要借助水平仪反复校准，降低现场安装的技能要求。
