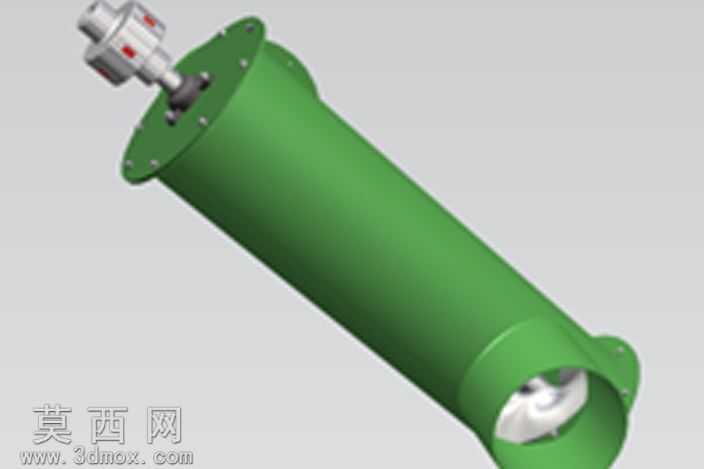

管式螺旋给料输送设备三维结构设计

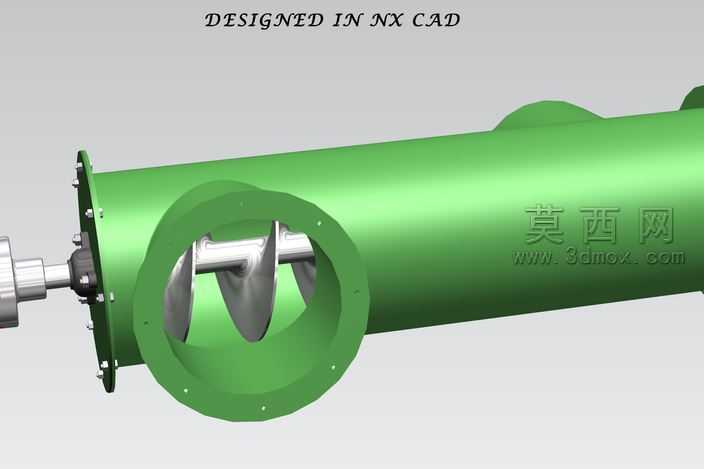

散料输送现场最常碰到的堵料、叶片卡滞问题，大多藏在筒体与螺旋副的间隙匹配细节里，这款管式螺旋结构在加工适配层面做了不少针对性的取舍。筒身采用等壁厚卷圆工艺预留焊接收缩量，避免焊后筒体内径失圆导致叶片刮蹭内壁，两端连接法兰的螺栓孔位采用配钻加工逻辑，现场安装时无需反复修磨孔位就能对齐驱动端与尾部轴承座的同轴度，减少装配阶段的同轴度误差带来的轴系跳动。螺旋叶片的螺距沿进料口到出料口做了渐变处理，进料段螺距略大，能快速承接上方料斗落下的散状物料，避免进料口积料拱塞，中段螺距收窄，让物料在筒内形成稳定的料栓流，减少输送过程中的粉料返风漏料问题，出料端叶片做了切边处理，避免物料在端部轴承座位置堆积卡滞。驱动端的密封座预留了双油封安装槽，现场可以根据输送物料的磨琢性选择单油封或者双油封组合，输送粉料时加装防尘毡圈就能避免细料窜入轴承室磨损失效，尾部的吊轴承位置做了缩径避让，减少物料流经轴承位置的阻力，也避免大颗粒物料卡入轴承缝隙。筒身的进料口法兰做了外翻边处理，焊接时不会在筒内壁留下焊瘤凸起，不会刮蹭输送过程中的物料，也避免焊瘤位置长期积料结块导致叶片卡滞。轴端与螺旋芯轴的连接采用平键加锁紧顶丝的双重固定，加工时键槽两侧预留了0.02mm的研磨余量，装配后键与键槽无旷量，长期正反转输送也不会出现键槽滚键失效。所有外露的连接螺栓都采用沉头孔设计，避免螺栓凸起挂住纤维状物料造成缠绕堵转，筒体外侧的加强筋沿轴向均匀排布，既保证长距离输送时筒身的刚度，不会因为物料重量压弯筒身蹭到叶片，也不会因为筋板过多增加不必要的焊接加工量。
