小型PVC平带动力滚筒输送机完整设计

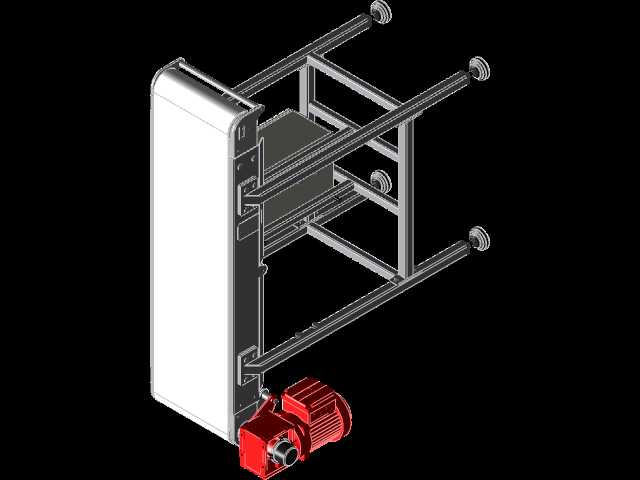

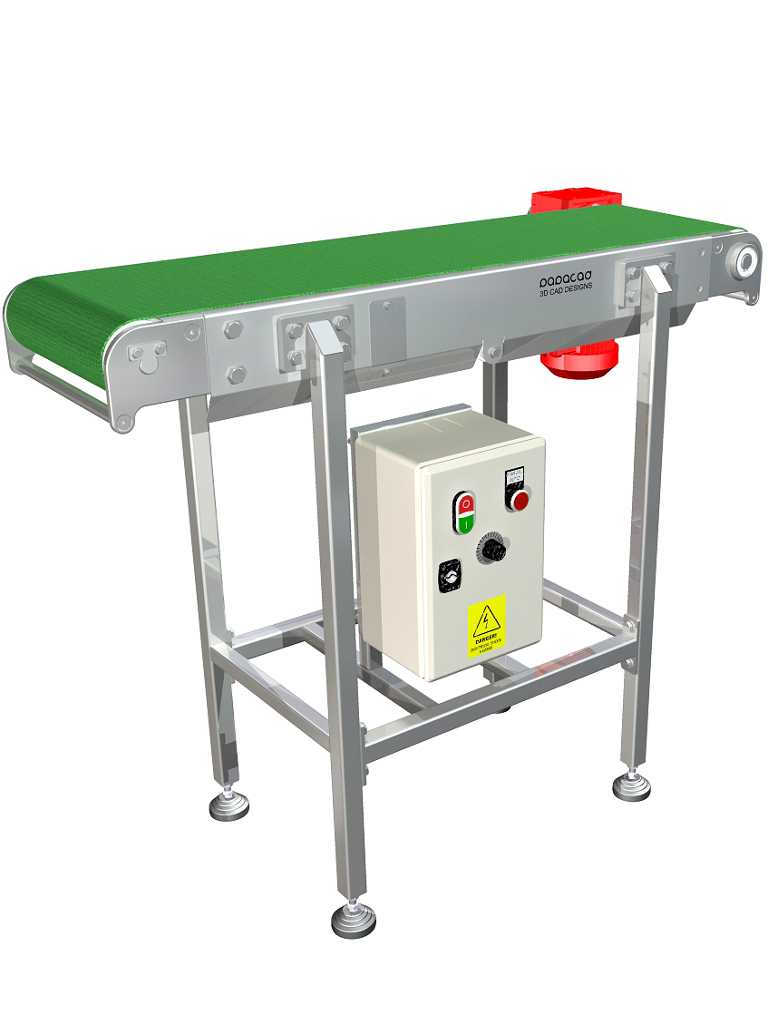

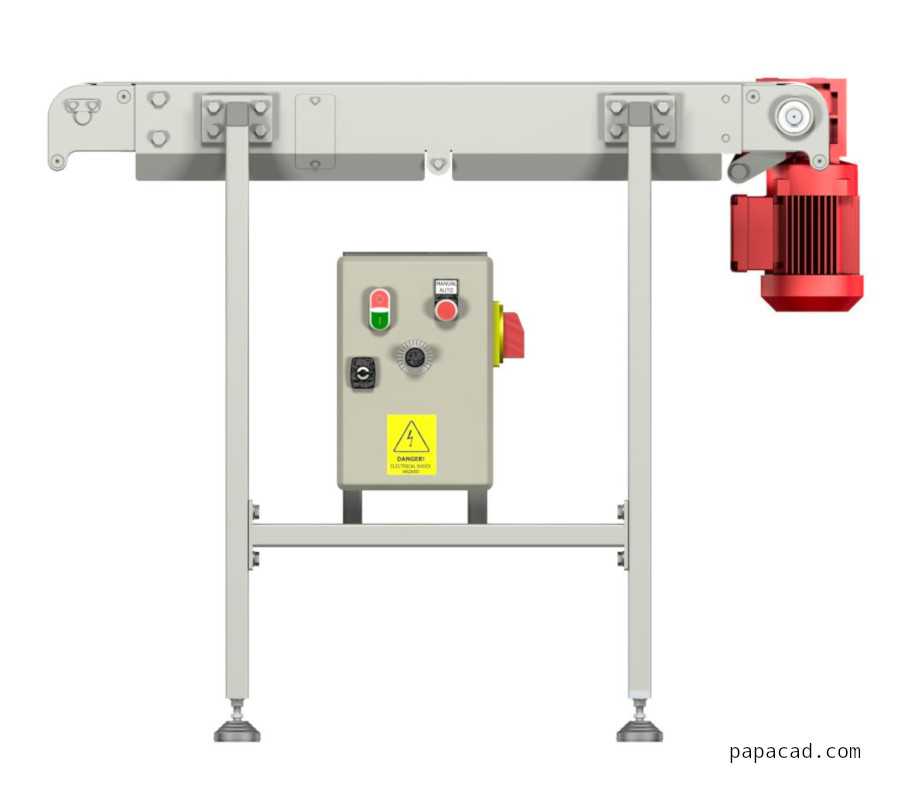

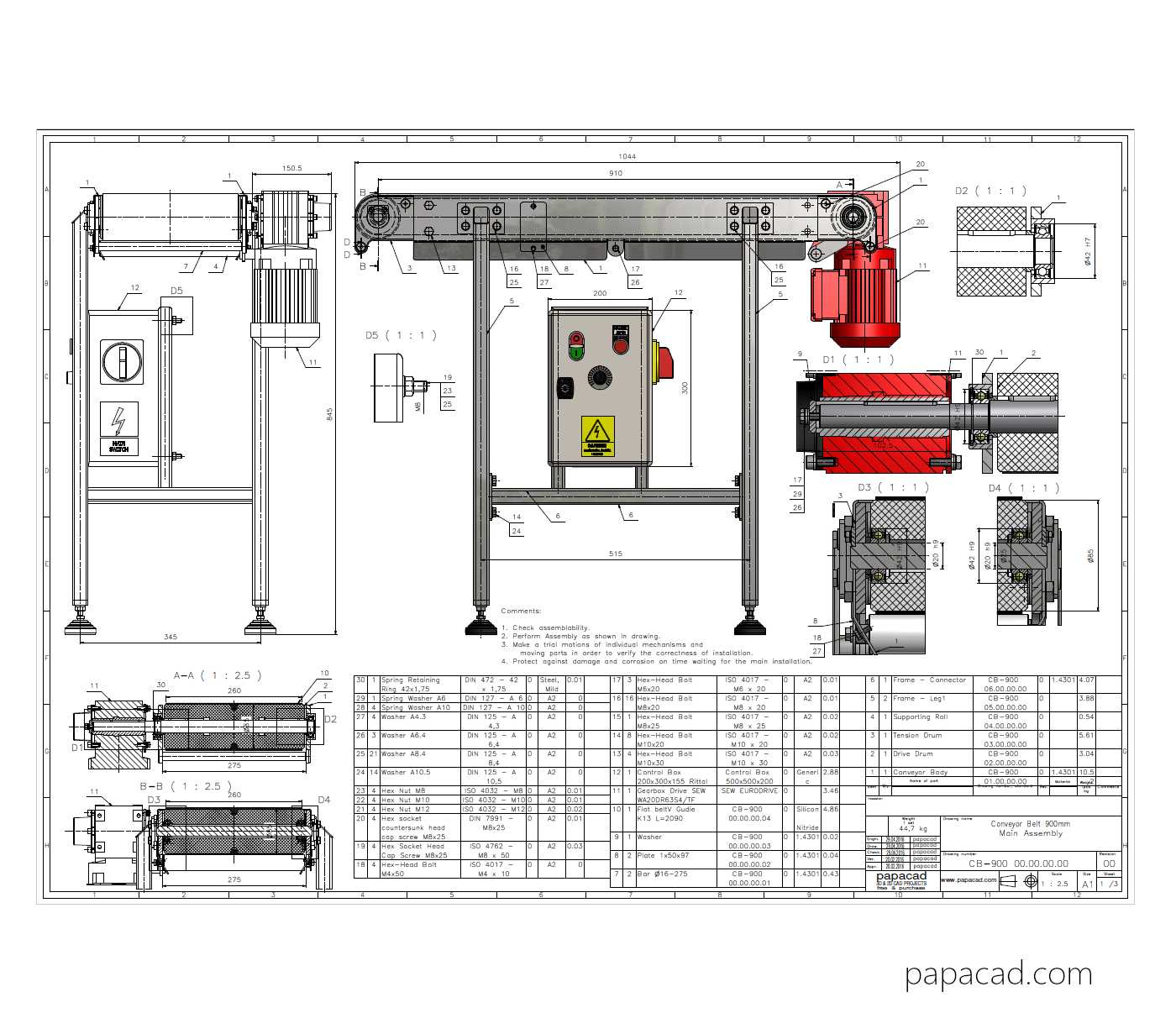

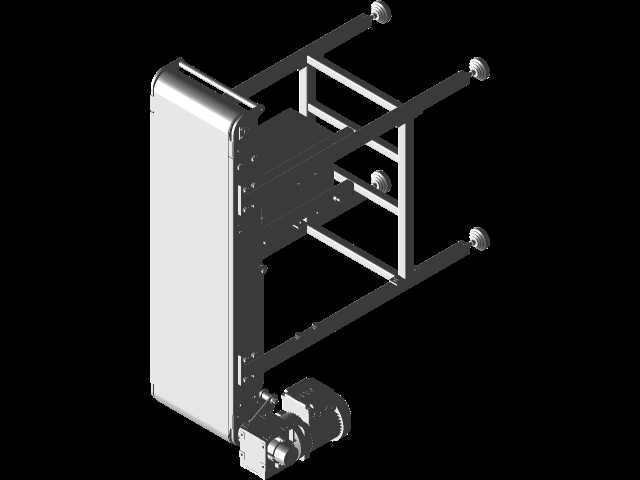

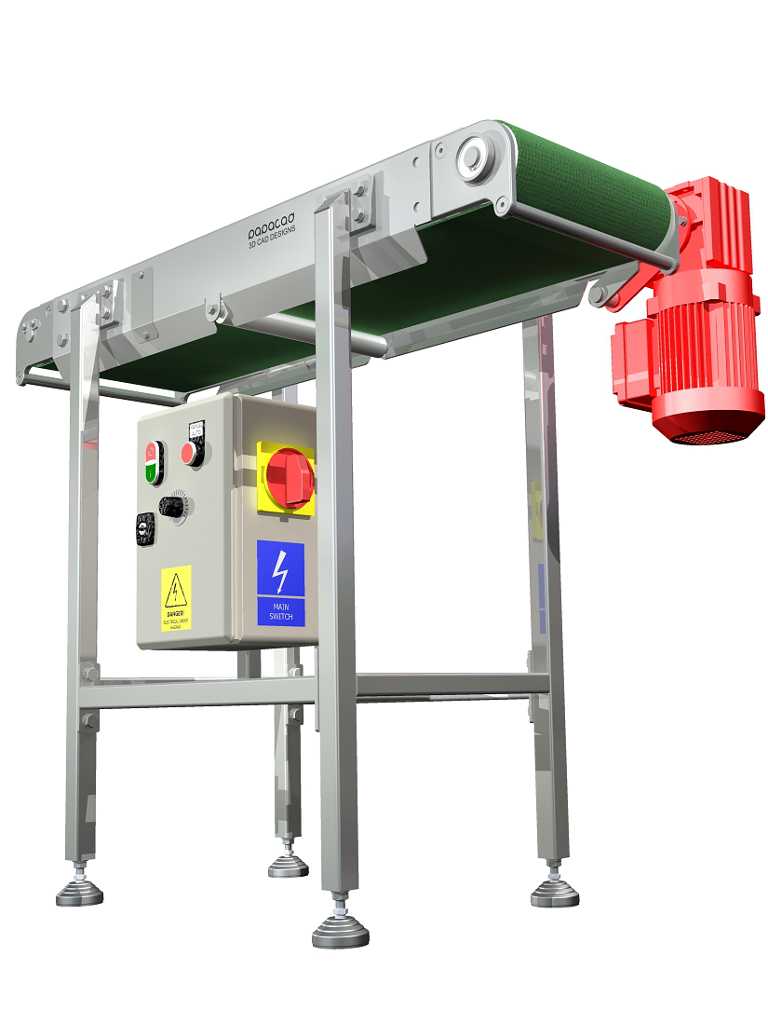

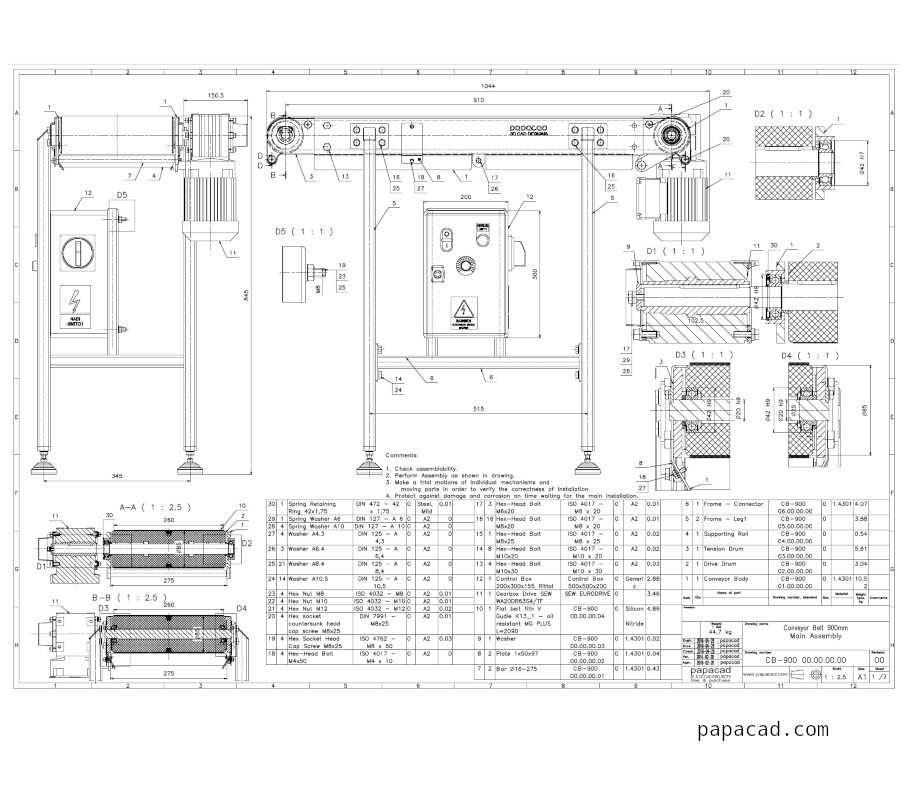

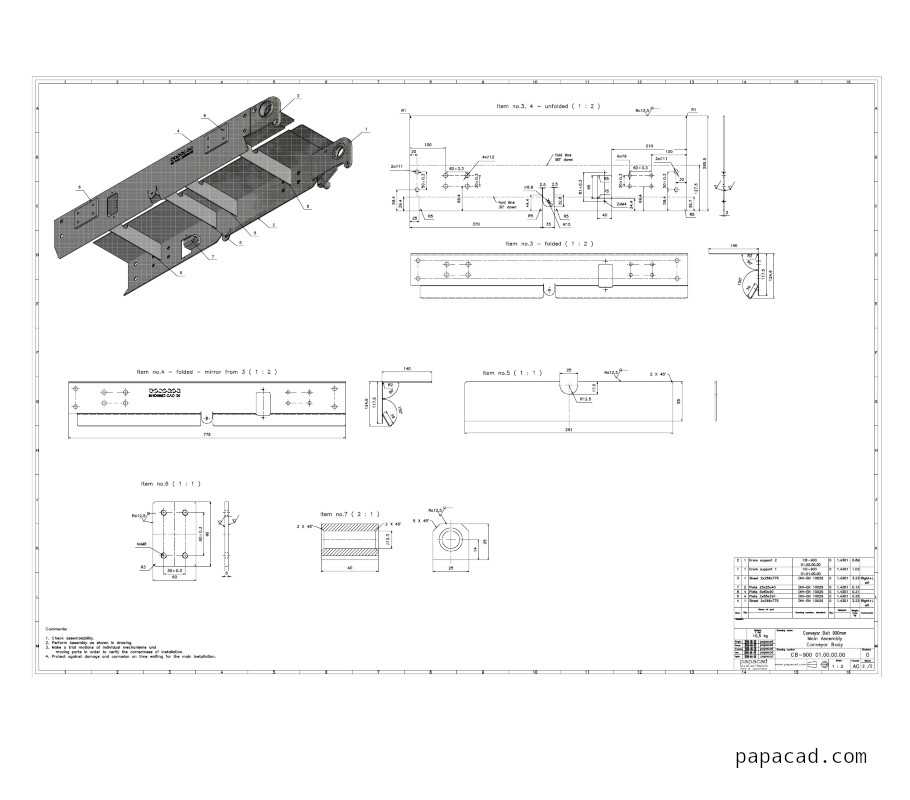

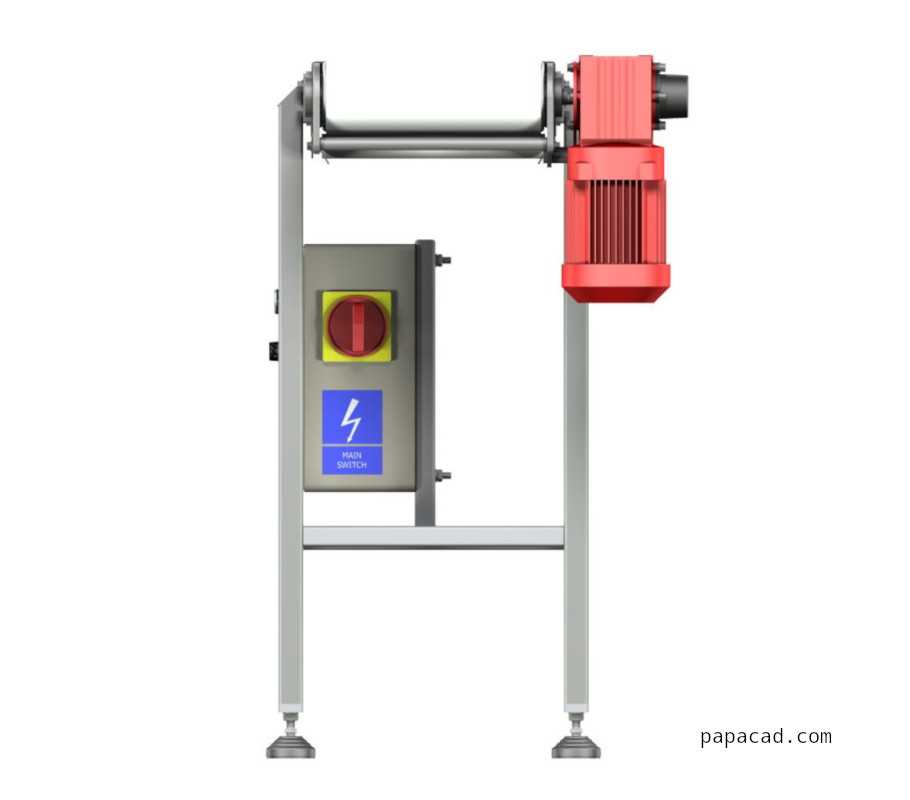

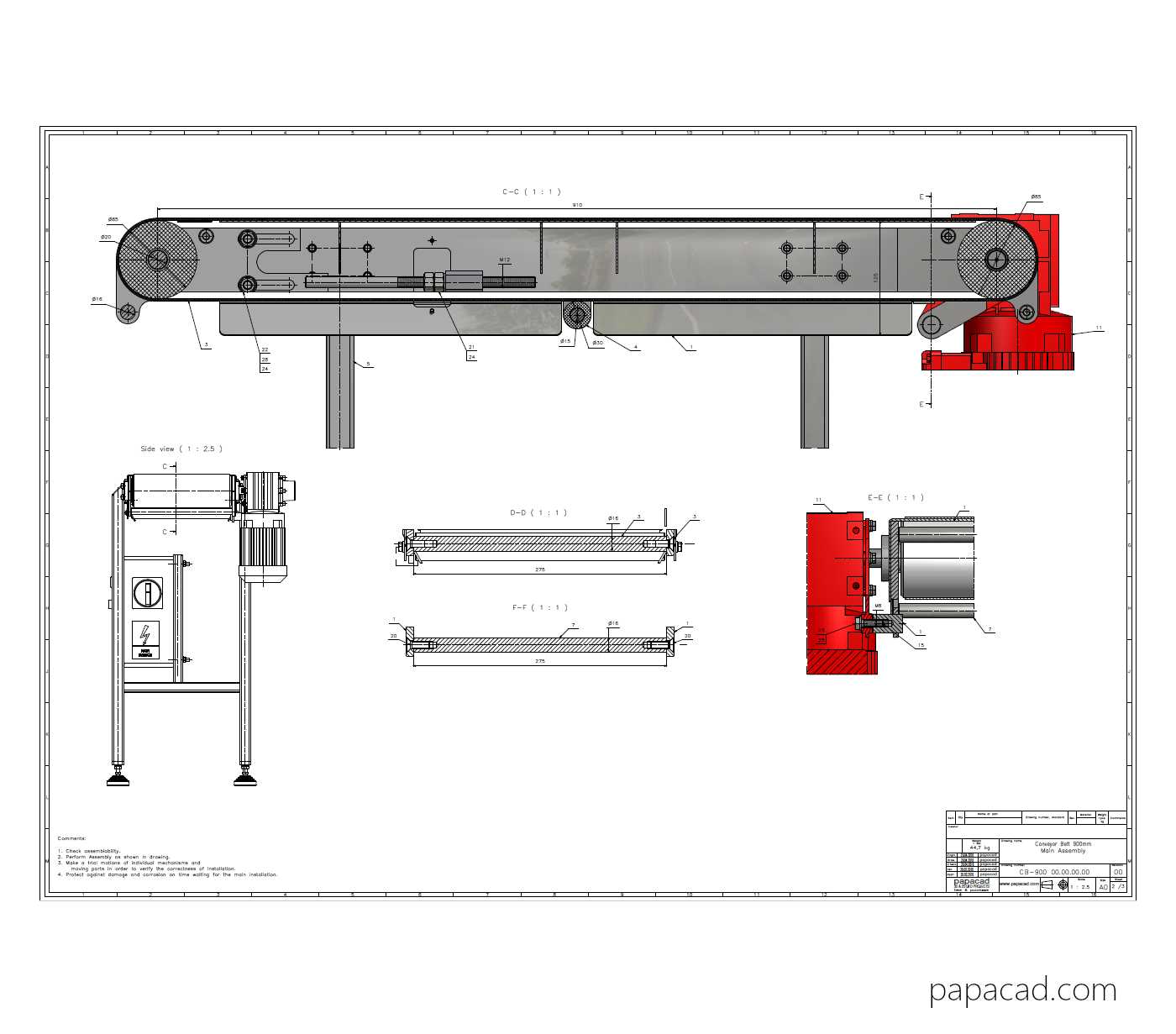

本模型为小型PVC平带输送机的完整三维与二维设计成果，整体采用三维参数化建模方式完成全结构搭建，建模过程中对各零部件进行了独立参数化定义，可根据实际输送需求快速调整机架长度、带宽、支腿高度等核心尺寸，适配不同的生产线布局场景。模型材质表现贴合实际工业应用场景，绿色PVC输送带采用哑光橡塑材质渲染，还原PVC带表面的细微防滑纹理与适中的漫反射质感；机架主体采用拉丝不锈钢材质，还原金属表面的细腻拉丝纹理与金属反光特性，支腿底部的可调脚杯采用橡胶与金属组合材质，分别表现橡胶垫的防滑哑光质感与调节螺杆的金属光泽；驱动端的SEW齿轮马达还原了电机外壳的铸铁哑光质感与散热筋结构细节，下方的电控箱采用冷轧钢板喷塑材质，表面的按钮、急停开关、警示标识均按照真实电气元件的外观与布局进行还原，渲染效果逼真可直接用于方案展示与技术交流。结构设计上，整机采用铝型材/不锈钢方管焊接机架结构，两侧机架通过横梁连接保证整体刚性，两端主从动滚筒采用精密轴承座安装，保证滚筒转动顺畅无卡滞，张紧结构设置在从动滚筒端，可通过调节螺栓调整输送带张紧度，避免皮带打滑跑偏；驱动装置采用SEW齿轮马达直接驱动主动滚筒，传动效率高、运行噪音低，适配30公斤额定载重的输送需求，输送带长度900mm，可满足短距离物料转运、工位间工件传递的使用需求；电控箱集成在机架下层支架上，集成了启停控制、急停保护、运行状态指示功能，接线布局合理，符合工业设备电气安全规范；支腿底部配置可调脚杯，可适应不平整地面的安装调平需求，保证设备运行平稳。设计过程中同步完成了二维工程图的绘制，包含总装配图、各零部件加工图、电气原理图，所有尺寸标注、公差配合、技术要求均符合机械制图国家标准，可直接用于生产加工指导。
