带快拆锁止结构的钢制套管放置托架

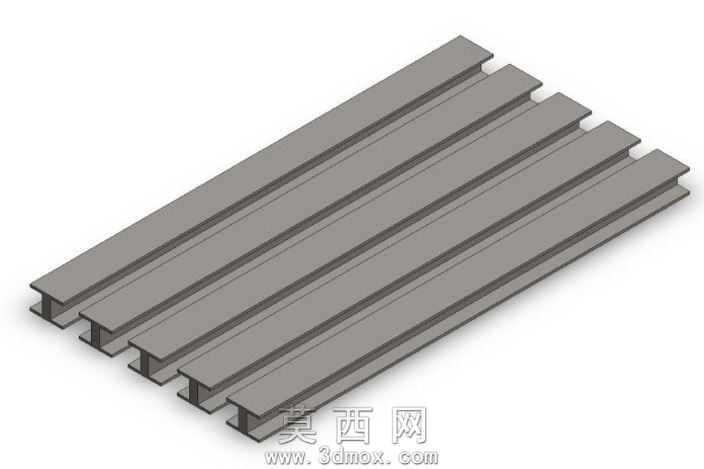

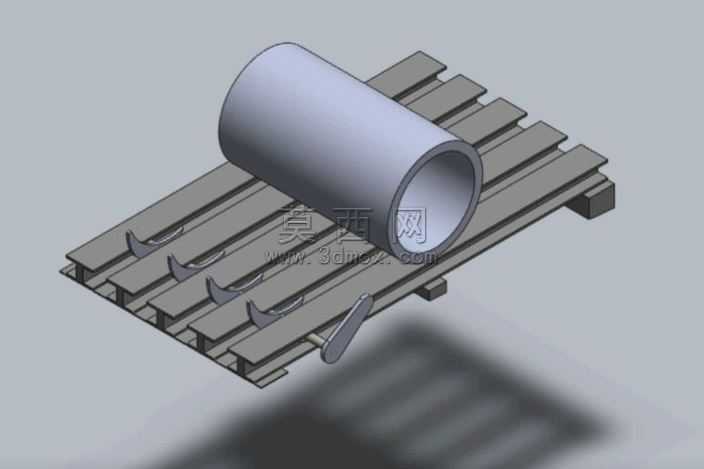

车间里钢制套管转运、临时存放时，常出现套管滚落、定位偏移的问题，普通平板托架没有限位结构，叠放时套管互相磕碰刮伤外壁镀层，取放时还需要人工抬挪调整位置，既费人力又容易碰伤工件。这款托架的结构设计完全围绕加工现场的实际痛点做了适配，底部的多道平行托条不是等厚的平板结构，每道托条对应位置铣出了和套管外壁弧度匹配的弧形托槽，托槽边缘做了1.2mm的圆角过渡，避免硬质接触刮花套管表面的防锈层。托条之间的间距经过反复调整，刚好能让配套的弧形锁止片顺利嵌入，锁止片的弧度和套管下半圆完全贴合，不会出现局部应力集中压变形薄壁套管的情况。侧方的拨杆锁止结构没有采用复杂的螺栓紧固方式，拨杆转轴处做了间隙配合公差，日常使用时不需要额外工具，扳动拨杆就能快速松开或压紧锁止片，单根套管的取放时间能缩短到两秒以内，适配流水线旁的快速上下料节奏。托条下方的支撑脚做了加高处理，刚好能让液压叉车的叉臂顺利伸入，整架套管可以直接连同托架一起转运，不需要二次吊装整理。锁止片的厚度选了3mm的冷轧钢，既不会因为太薄受力变形，也不会因为过厚增加不必要的托架自重，拨杆和锁止片的连接位置做了沉头处理，没有突出的棱角，避免工人操作时剐蹭衣物。弧形托槽的表面没有做额外的抛光处理，保留了轻微的轧制纹理，能增加和套管外壁的摩擦力，就算托架随转运车经过车间的减速带，套管也不会出现轴向窜动。托架整体没有焊接死角，所有拼接位置都做了连续焊缝打磨，不会藏纳切削液和铁屑，日常清理只需要用压缩空气吹扫就能保持整洁，适配机加工车间的日常维护需求。
