汽车方形法兰连接基座结构设计

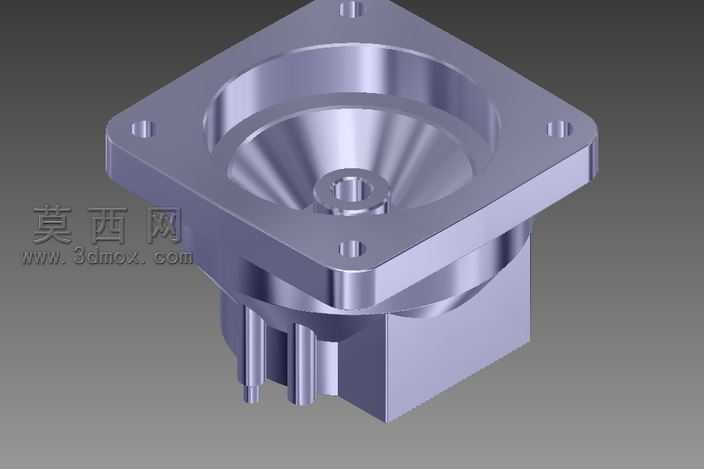

汽车动力舱内的连接基座常年承受振动冲击与温度交变，传统圆形法兰安装座在侧向载荷下容易出现螺栓孔位滑移、密封面压合不均的问题，这款方形法兰结构的连接基座正是针对这类工况痛点做的针对性设计。方形法兰盘四角预留的沉头安装孔，孔位边缘做了0.2mm的倒角去毛刺处理，避免装配时螺栓头刮蹭防腐涂层，沉头深度严格匹配常用8.8级内六角螺栓的头部高度，保证螺栓锁紧后端面与法兰面齐平，不会突出干涉周边管线布置。法兰盘内侧的锥形导流腔，腔壁曲面做了连续变曲率处理，从法兰端面的大口径平滑过渡到底部的方形安装腔，过渡位置没有直角拐点，既减少了流体介质流经时的紊流阻力，也避免了应力集中导致的疲劳开裂风险。锥形腔中心的带孔凸台，凸台外径与对接轴的内孔采用H7/g6间隙配合，凸台端面预留0.1mm的密封胶涂覆空间，装配时既能快速定位，又能保证对接位置的密封可靠性，不会出现介质渗漏的问题。基座下部的方形腔体侧壁，特意设置了三道纵向加强筋，筋条宽度从根部到顶部逐渐收窄，既提升了腔体的抗扭刚度，又不会过多增加零件整体重量，筋条与腔体侧壁的连接位置做了R2的圆角过渡，压铸成型时不会出现缩孔缺陷，后续机加工时也不会因为应力释放导致腔体变形。腔体侧面伸出的两个定位柱，柱身做了0.5°的拔模斜度，柱端做了球面导向，装配时可以快速插入对应安装板的定位孔，不需要反复调整对位，能有效缩短总装工位的装配时长。整个零件的壁厚控制在2.5mm到3mm之间，法兰盘位置局部加厚到4mm，不同壁厚的过渡位置都做了渐变处理，采用铝合金压铸工艺生产时，金属液填充流畅，不会出现冷隔、浇不足的缺陷，成型后的零件变形量控制在0.1mm以内，后续只需要对法兰密封面和中心凸台做精铣加工就能达到装配精度要求，不需要额外的校形工序，能有效控制量产加工成本。零件表面做硬质阳极氧化处理，氧化层厚度控制在8-12μm，既能耐受动力舱内的油污、水汽腐蚀，又能提升法兰面的耐磨性能，长期拆装也不会出现表面划伤导致的密封失效问题。
