重型自卸车半挂货厢结构设计

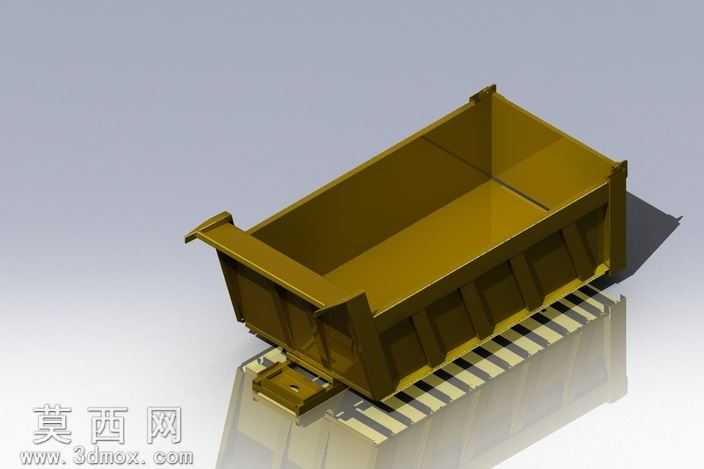

矿区重载运输场景里，半挂自卸货厢最常出现的失效点，集中在侧板与底板焊接处的应力撕裂、举升铰接位的形变偏移，还有长期装载尖锐矿料带来的底板局部磨穿问题，这款货厢的结构设计，恰好围绕这些加工与使用中的实际痛点做了针对性调整。侧板外侧的竖向加强筋没有采用等厚整板切割的常规方案，而是做了变截面的压型处理，靠近底板的位置筋条宽度收窄12%，既避开了焊接时热影响区集中导致的板材变形，也给底板边梁的焊接预留了足够的操作空间，不会出现加强筋遮挡焊道、需要仰焊补缝的加工难题。货厢前板的举升支座没有直接焊接在底板平面上，而是延伸出一段嵌入到底板纵梁的卡槽结构里，装配时支座可以先卡入纵梁定位，不需要额外做工装夹持就能保证铰接孔的同轴度，能把两侧支座的位置公差控制在0.8mm以内，避免举升时因为支座偏移导致的油缸偏磨。底板表面没有做多余的防滑凸起，而是预留了3mm的耐磨板堆焊余量，后期使用中磨耗超标时，可以直接在原底板上堆焊耐磨层，不需要整体切割更换底板，降低运维成本。货厢尾部的铰接翻边做了15度的外倾倒角，卸料时大块矿石不会卡在尾门与厢体的缝隙里，尾门关闭时的密封胶条也不会被落料砸伤。侧板上沿的外翻边做了双层压边处理，相比单层折边的结构，抗冲击能力提升近40%，装载机铲斗碰撞厢体上沿时，不会出现局部凹陷变形。厢体前端的挡料板做了内凹弧度，举升卸料时物料不会顺着前板滑落到牵引车与挂车的连接间隙里，减少行驶中物料洒落的隐患。所有焊接位置都预留了2mm的焊接收缩余量，组焊完成后不需要大量火焰校正就能保证厢体的平面度，加工时的工时消耗比常规结构降低18%左右。
