开口梅花两用扳手结构优化设计方案

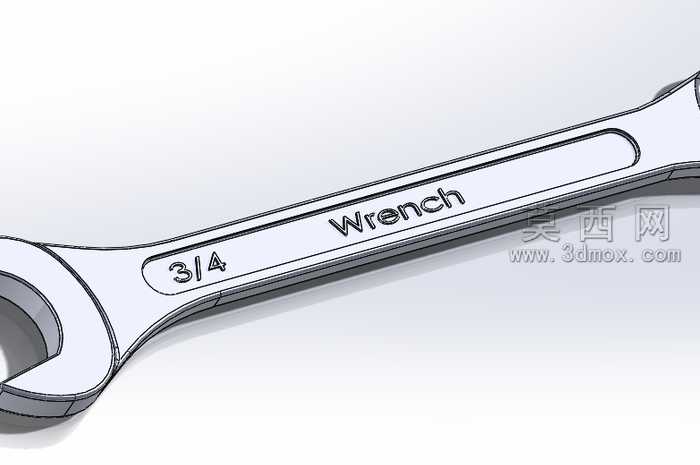

手动紧固作业里，传统单头扳手常出现携带件数多、作业切换效率低的问题，开口端易打滑磨损棱角、梅花端套入螺母行程过长的痛点长期存在，这款两用扳手的结构优化完全围绕现场作业的实际矛盾展开。扳手杆身的长凹槽设计并非单纯的装饰造型，在不降低杆身抗扭截面系数的前提下，铣削出的凹槽能有效降低整体自重，长时间高空作业握持时手腕负荷明显降低，凹槽边缘的圆角过渡经过反复调整，既避免应力集中导致的锻造成品开裂，也能让握持时的手指贴合度更好，沾附油污时也不易打滑滑脱。开口端的开口角度做了15度的偏置优化，不是常规的平直开口，在管路旁、设备缝隙这类狭窄空间作业时，不需要将扳手完全脱离螺母，只需小角度翻转就能完成连续拧动，规避了常规开口扳手在受限空间里行程不足、需要反复调整卡位的问题，开口内侧的受力面做了微弧处理，不是完全的平面贴合，拧动时受力点集中在螺母棱角的侧面而非棱边，能大幅降低螺母棱角被拧圆的概率，即使是已经有轻微磨损的旧螺母也能获得足够的卡紧力。梅花端采用十二角花型结构，相比六角结构能获得双倍的卡位角度，每次拧动只需要30度的转动空间就能完成卡位切换，薄壁位置做了加厚的等强度处理，不会因为追求小空间适配把壁做太薄，大扭矩拧动时出现梅花端开裂的问题，梅花端的导入锥角做了10度的优化，套入螺母时不需要完全对准就能顺滑滑入，盲操作时的对位效率提升明显。两端和杆身的过渡位置没有采用生硬的直角衔接，而是做了渐变的圆弧过渡，锻造时金属流线能顺着外形连续分布，不会出现流线截断导致的强度薄弱点，热处理后这个位置的抗冲击韧性比直角衔接的结构高出近三成，敲击扳手尾部助力时也不会在过渡位置出现断裂。杆身表面的标识凹槽深度控制在0.3毫米，既不会因为凹槽过深影响杆身强度，也能在长期使用磨损后依然保留清晰的规格标识，不会出现标识磨掉无法快速识别规格的问题。
