杜类免维护石墨滑动轴承外套结构

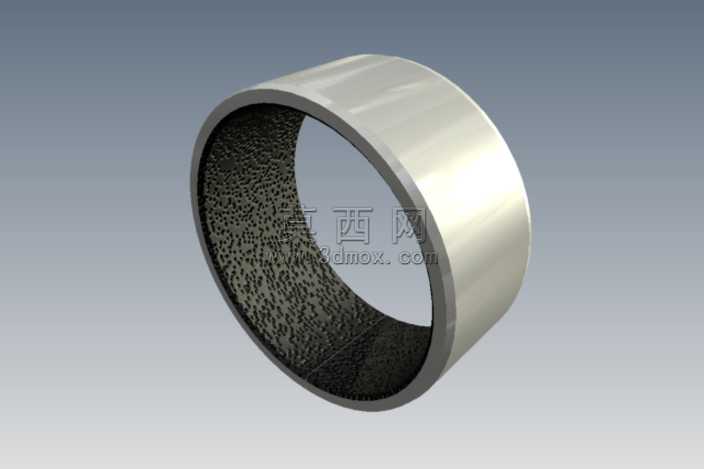

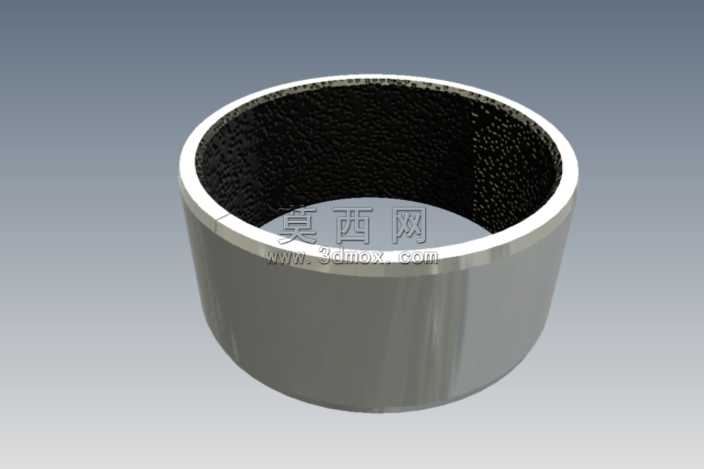

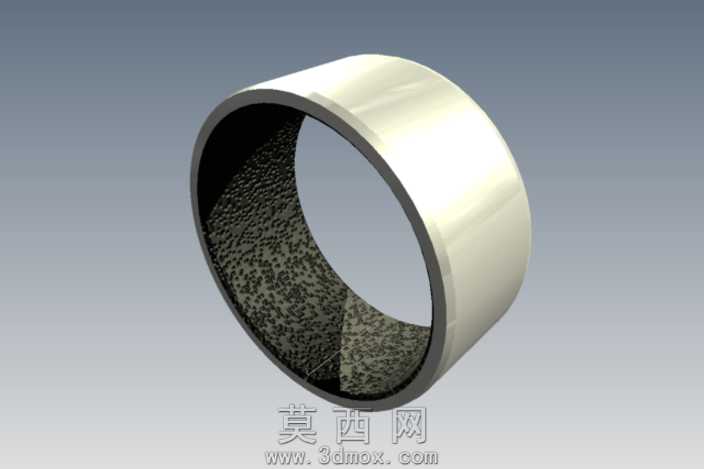

干摩擦工况下的滑动轴承外套，最容易出现的失效点是内孔润滑层脱落、外套与安装座配合面蠕变，以及长期往复转动后的偏磨啃伤。这款石墨轴承外套在结构设计阶段，就把加工适配的细节落到了每一处尺寸公差上，没有为了建模视觉效果做无意义的倒角或装饰特征。外套外壁采用无台阶直筒构型，加工时可以一次走刀完成外圆磨削，圆度公差能稳定控制在0.008mm以内，压入轴承座时不会因为台阶处的应力集中造成外套变形，压装力沿整个轴向均匀分布，避免局部过盈量过大导致内孔收缩抱死轴颈。内孔表面的石墨镶嵌区域，没有采用整面涂覆石墨的方案，而是做了离散点状嵌装结构，石墨柱与基体的结合孔采用小过盈冷压装配，孔底预留0.1mm的容屑空间，压装时石墨柱不会因为挤压碎裂，运转过程中石墨颗粒会随着轴的转动均匀转移到摩擦面，形成连续的固体润滑膜，不会出现整层石墨剥落导致的润滑失效。外套两端的倒角没有做常规的45度等宽设计，压入端倒角角度做了30度放缓，倒角宽度比另一端大0.2mm，压装时能自动导正，不会刮伤安装座的内孔壁，另一端倒角做窄，能减少端面与相邻零件的摩擦接触面积，避免运转时端面蹭磨产生额外阻力。基体材质选用高力黄铜，加工时内孔与外圆的同轴度要求控制在0.01mm以内，石墨柱嵌装完成后再做一次内孔精铰，保证石墨柱端面与铜基体表面齐平，不会出现石墨柱突出刮伤轴颈、凹陷存积磨屑的问题。壁厚设计上没有做等厚处理，靠近载荷作用区的壁厚比非载荷区厚0.3mm，能承受更大的径向冲击载荷，不会因为长期受载出现外套椭圆变形。润滑槽的排布避开了最大载荷承载区，防止槽口造成应力集中降低承载能力，石墨柱的排布密度从承载区向非承载区逐渐降低，既保证了润滑膜的连续覆盖，又不会因为过多嵌装孔削弱基体的结构强度。实际加工验证中，这种结构的外套压装合格率比带台阶的结构高17%，干摩擦工况下的使用寿命比整面涂覆石墨的衬套高两倍以上，没有出现过润滑层脱落、外套蠕变移位的失效情况，适配低速重载、无法定期补脂的工况场景，安装时不需要额外涂抹润滑脂，压入到位即可直接投入使用，后期维护成本几乎为零。
