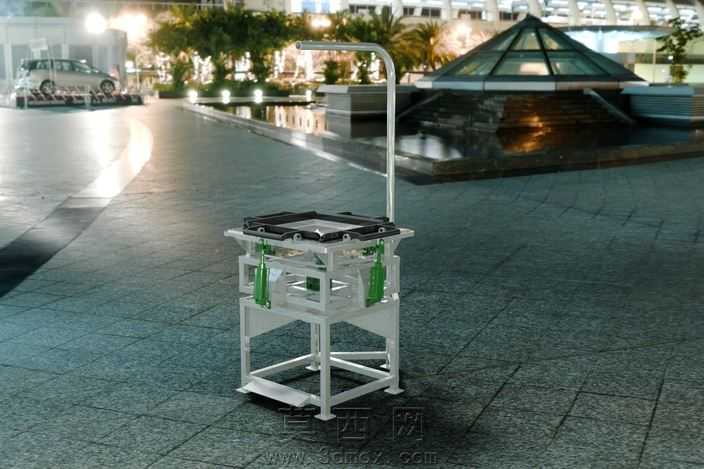

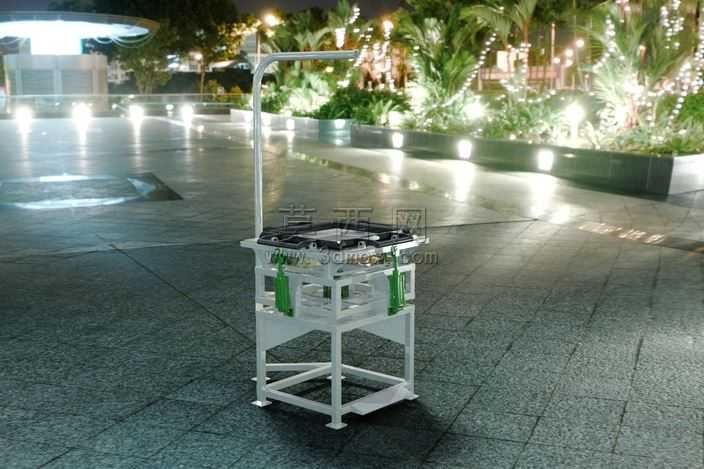

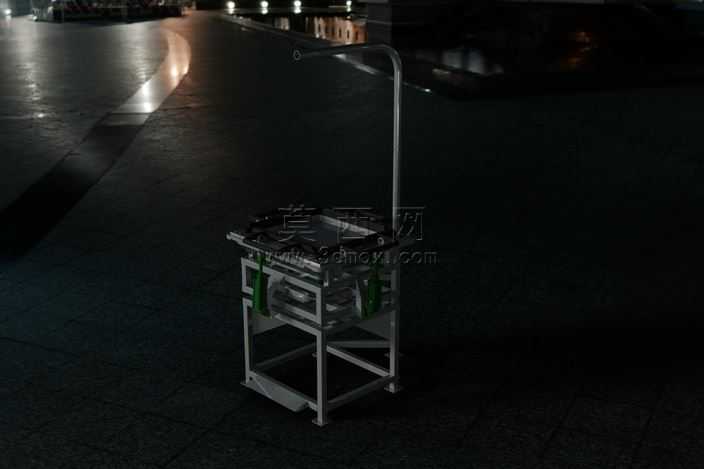

立式框架结构泡沫切割作业设备

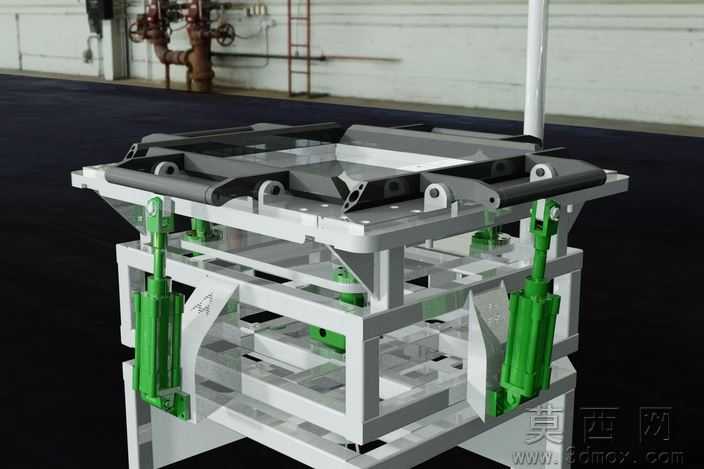

车间里做泡沫坯料切割的老设备总出问题，要么是台面压料不紧切出来的料边歪扭，要么是机架晃动用半年就出现焊道开裂，这款立式结构的泡沫切割设备，从加工适配的角度把这些现场踩过的坑都填了。底部的方管机架没有用满焊的死结构，横竖管衔接的位置留了两毫米的工艺缝隙，焊的时候不会因为热应力集中把方管拉变形，后期校平台面的时候，四个角的调节脚能顺着机架的微量形变找平，不用硬撬机架把焊道崩开。台面上的压料组件用的是立式导向的气动压头，四个压头的安装座没有直接焊在台面板上，而是开了长圆孔用螺栓锁固，换不同厚度的泡沫坯料时，能顺着长圆孔调整压头的位置，不会因为泡沫料的尺寸偏差压不住料边，切的时候出现料体移位。侧面伸出来的弯管悬臂没有用整根圆管弯成，而是分成了竖直段和水平段用法兰盘对接，悬臂末端装电热丝走线的位置，法兰盘上留了穿线孔，后期换电热丝的时候不用拆整根悬臂，只需要松开法兰盘的螺栓就能把水平段转开，伸手就能碰到接线端子。台面板下方的承托框架做了交叉的斜撑，不是常见的直撑结构，切割的时候电热丝带的轻微振动会被斜撑分散到四根立柱上，不会在台面板中间形成共振点，切薄泡沫的时候不会因为振动把泡沫料震出毛边。气动压头旁边的绿色气路管线走的是机架内侧的线槽，没有露在机架外面，车间里堆料、推周转车的时候不会刮到气管，之前老设备气管露在外面，半个月就被周转车刮破一次，每次换气管都要停半小时设备。脚踏控制的位置没有直接焊在机架底框上，而是做了可翻折的踏板结构，不用的时候能翻上去贴住机架侧面，打扫车间卫生的时候不会被扫把、拖把绊到，也不会因为堆料把踏板压变形。所有和泡沫料接触的台面板边缘都倒了三毫米的圆角，没有尖锐的焊疤和毛刺，上料的时候不会把泡沫料的边角刮掉碎渣，切出来的成品料边不用再人工修毛刺。机架底部的四个脚杯做了防滑的橡胶垫，地面有少量切削液残留的时候也不会打滑，设备开起来不会慢慢移位，不用隔三差五就重新对位。气路的调压阀装在机架侧面伸手就能够到的位置，切不同密度的泡沫时，能随时调整压头的压力，压软泡沫的时候不会把料压变形，压硬泡沫的时候又能压得够紧，不会切着切着料弹起来。
