Llanta拖车专用轮胎带轮毂三维设计

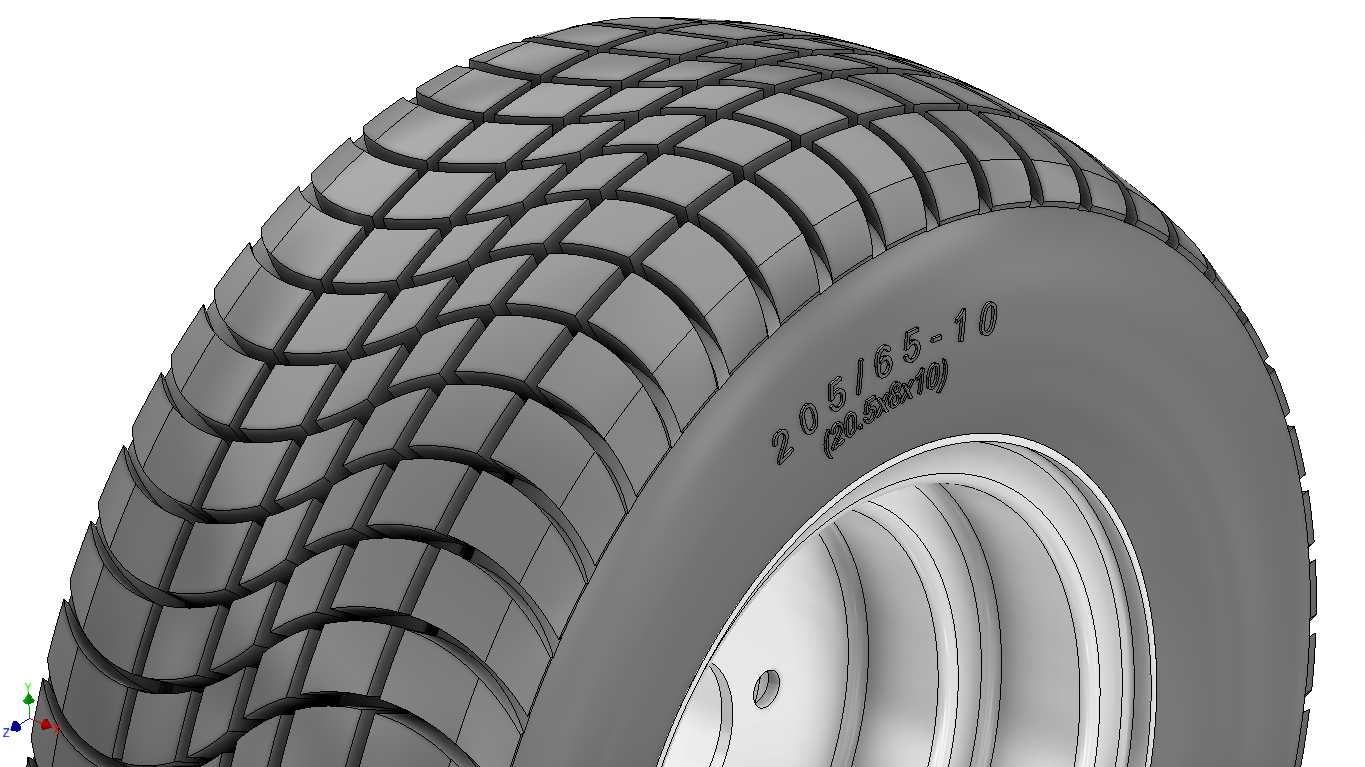

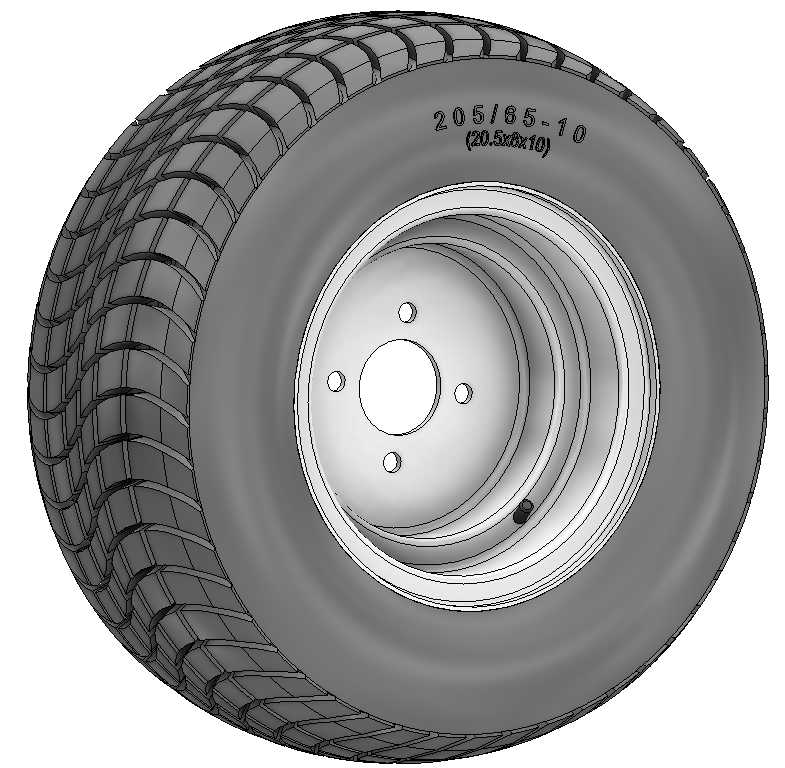

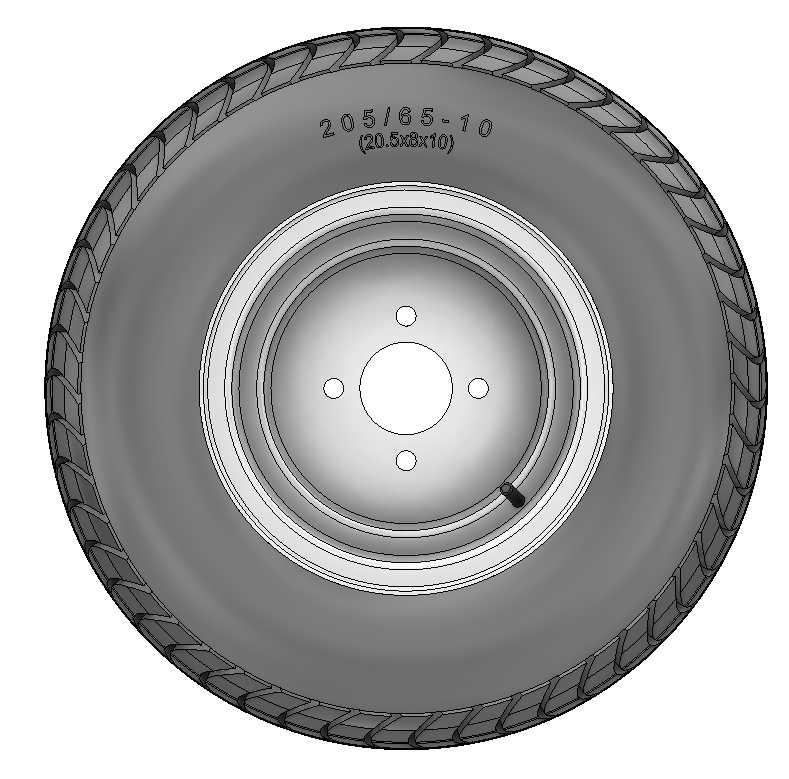

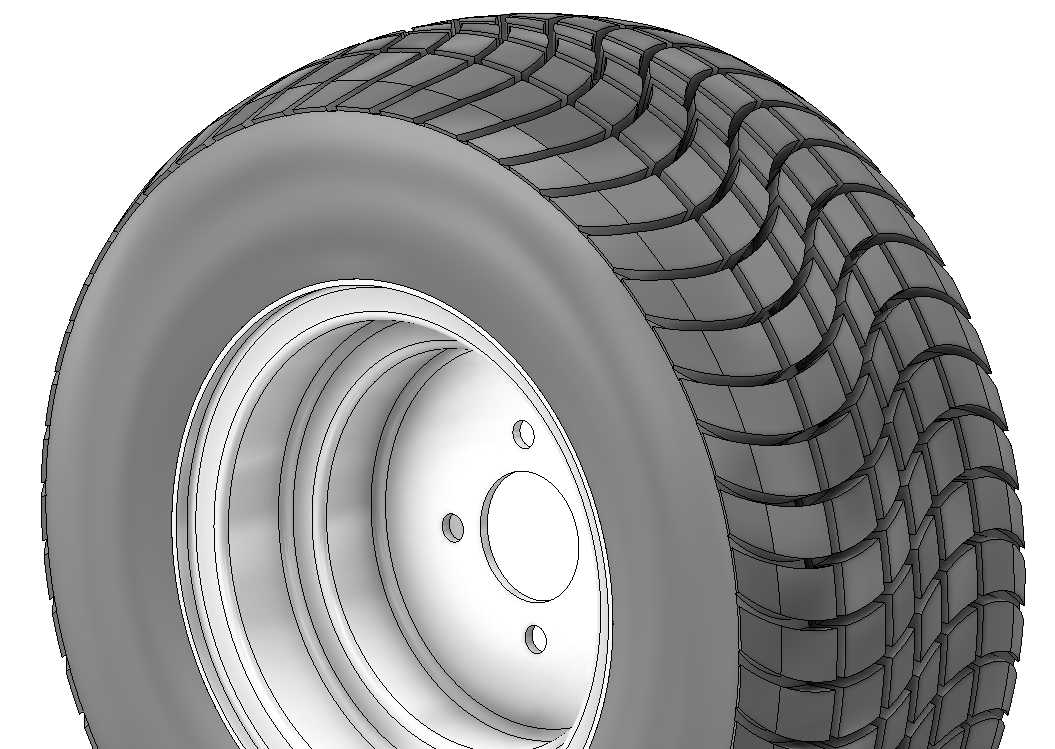

本作品为拖车专用轮胎带轮毂的三维建模设计，建模过程严格参照Llanta 20.5x8x10规格轮胎的实物尺寸参数开展，首先通过旋转特征构建轮胎的基础胎体轮廓，精准还原胎侧的弧度与厚度比例，胎侧表面的规格标识采用包覆式草图投影结合拉伸切除的方式制作，确保标识字符的弧度与胎侧曲面完全贴合，还原实物的标识细节。胎面花纹部分采用阵列特征完成，先绘制单组块状花纹的截面草图，通过拉伸凸台生成单个花纹块后，沿胎面圆周方向进行环形阵列，同时对花纹块的边缘做圆角过渡处理，还原真实轮胎花纹的导角结构，避免尖锐棱角不符合实物工艺特征。轮毂部分采用多步旋转特征构建基础轮辋与轮辐结构，轮辋的多层台阶结构严格匹配轮胎的安装配合尺寸，确保轮胎与轮辋的装配间隙符合实际装配要求；轮辐上的安装螺栓孔采用圆周阵列方式排布，孔位的分度圆直径与螺栓孔径均参照标准拖车车轮的安装参数设定，轮辐中心的定位孔做倒角处理，气门嘴安装孔通过拉伸切除在轮辋对应位置生成，位置与尺寸完全匹配实物的气门嘴安装要求。材质渲染阶段，轮胎部分赋予哑光深灰色橡胶材质，调整材质的粗糙度参数还原橡胶表面的微哑光质感，避免过度反光失真；轮毂部分赋予银灰色金属材质，添加轻微的磨砂质感模拟钢制轮毂的表面处理效果，螺栓孔边缘做细微的高光处理体现金属加工的边缘特征。整体建模过程遵循从整体到局部的设计思路，先确定轮胎与轮毂的整体装配尺寸，再逐步细化胎面花纹、胎侧标识、轮毂安装孔等细节特征，所有特征均采用参数化建模方式构建，可根据实际需求调整轮胎规格、轮毂孔位等参数，适配不同型号拖车的行走系统设计需求，模型的装配关系完全还原实物的配合结构，可直接用于虚拟装配验证、行走系统运动仿真等场景。
