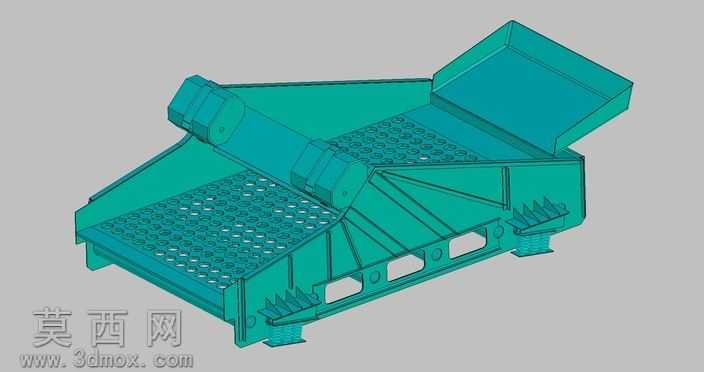

3.6米Aury流浪汉双层振动筛三维结构

本作品为3.6m Aury流浪汉振动筛的三维建模成果，建模过程中严格参照工业筛分设备的实际设计规范，完整还原了设备的全部结构细节。整体建模采用自底向上的装配设计思路，首先完成筛箱主体的结构搭建：筛箱采用钢板焊接的箱型梁结构设计，建模时精准还原了侧板的加强筋布局、横梁的排布位置，以及双层筛面的冲孔筛板结构，两层筛板的筛孔尺寸、开孔率均参照实际设备参数设置，确保筛分作业的分层筛选逻辑在模型中得到准确体现。设备的激振单元采用双激振器并排布置的结构，建模时还原了激振器的安装支座、偏心块结构以及与筛箱侧板的连接固定结构，准确呈现了激振力传递的路径，保证设备振动作业时的受力结构符合工程实际。入料端设置了倾斜导料溜槽结构，建模时还原了溜槽的倾斜角度、侧板加强结构以及与筛箱主体的焊接连接形态，确保物料进入筛面时能够均匀布料，避免偏载影响筛分效率。筛箱底部设置了多组减震支座，建模时还原了支座的弹簧结构、上下连接座的形态以及与筛箱底部、安装基础的连接位置，准确呈现了设备运行时的减震支撑逻辑，降低振动对基础的冲击。出料端设置了对应不同筛层的出料溜槽结构，分别对应筛上物、筛下物的排出路径，建模时还原了各溜槽的导流角度、挡边结构，确保物料排出路径清晰合理。模型在材质设置上，筛箱主体采用焊接钢板材质，呈现工业设备常用的青绿色涂装质感，激振器部分采用铸铁材质表现厚重的金属质感，减震弹簧采用弹簧钢材质，筛板采用耐磨钢板材质，各部件材质区分清晰，能够直观区分不同功能的结构单元。整体模型装配关系准确，各部件之间无干涉，完整呈现了振动筛从入料、筛分、出料到支撑减震的全部结构逻辑，可用于设备结构展示、教学演示以及筛分作业的原理模拟，能够帮助相关人员快速理解该型振动筛的结构组成与工作原理。
