卷材放卷覆膜加工设备三维设计

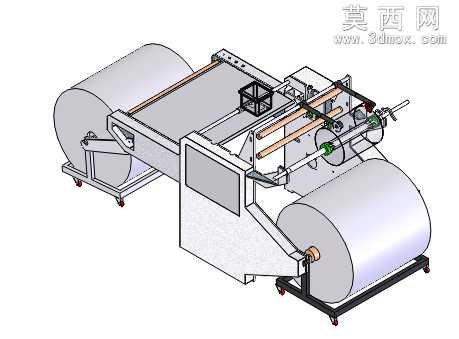

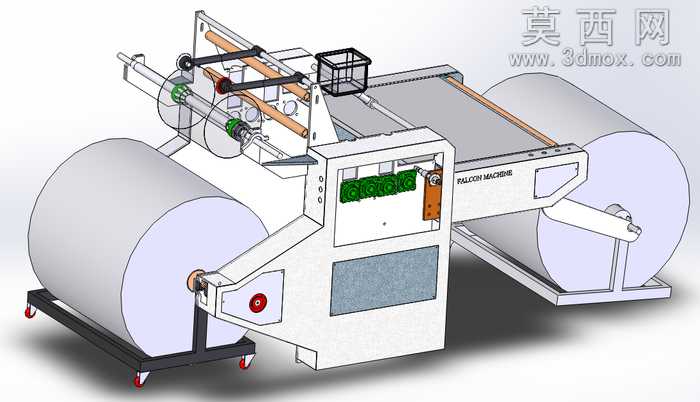

本作品为卷材放卷覆膜加工设备的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的整体布局与细节结构。模型构建阶段，先完成主体机架的基准搭建，采用方管焊接机架的结构形式，对机架的承重部位做了加厚处理，底部配置带刹车的万向脚轮，兼顾设备的移动灵活性与工作状态下的稳定性。放卷机构部分，设计了双工位放卷轴结构，可适配大直径卷材的安装需求，放卷轴配置张力调节组件，能够根据卷材材质特性调整放卷张力，避免卷材出现拉伸变形或松垮跑偏的问题。中间输送工位设置多组导向辊与展平辊，辊体表面做防滑处理，保证卷材在输送过程中保持平整无褶皱，覆膜工位设计了压合辊组，可实现覆膜材料与基材的紧密贴合，压合间隙可通过调节手轮进行精准调整，适配不同厚度卷材的加工需求。设备的操控区域设置了嵌入式操作面板与急停按钮，传动部位加装安全防护外罩，既符合工业设备的安全设计要求，也让设备整体外观更加规整协调。渲染阶段对不同部件赋予了对应材质，机架部分采用哑光白喷塑材质，辊体采用金属镀铬材质，脚轮采用黑色橡胶与金属支架组合材质，安全护罩采用半透明亚克力材质，通过光影调整还原设备真实的材质质感，清晰展现各部件的装配关系与结构特点。整体设计围绕卷材连续覆膜加工的工艺需求展开，各机构动作衔接流畅，结构布局紧凑合理，可直接用于设备方案展示、结构优化以及生产加工参考。
