田宫双电机齿轮箱结构三维建模作品

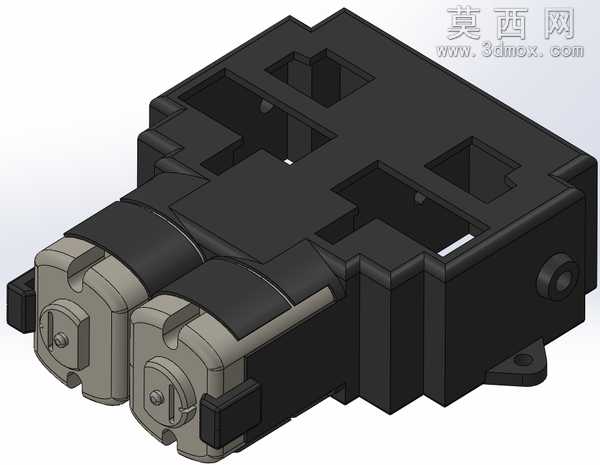

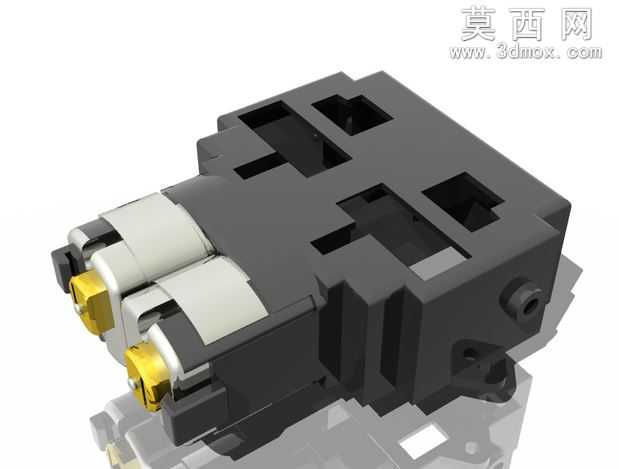

本作品为田宫双电机齿轮箱的逆向三维建模成果，建模过程依托SolidWorks平台完成，创作者从零起步，结合动态系统上大型机器人的配套使用需求开展设计，全程采用卡尺对实物进行逐部位测量，由于实物并非完全依赖公开设计参数制作，建模过程中反复核对各部位的装配间隙与尺寸公差，确保模型与实物的结构一致性。模型完整还原了双电机齿轮箱的整体外观与内部装配逻辑，外壳部分采用哑光黑色硬质塑料质感的材质渲染，精准刻画了外壳上的电机安装卡槽、箱体定位凸台、底部固定耳座以及侧面的轴孔结构，外壳表面的分型线、卡扣位都做了精细化还原，没有遗漏实物的细节特征。前端的两个电机组件采用银灰色金属质感与黑色橡胶封边的材质搭配，清晰呈现了电机端盖的固定螺丝位、输出轴衔接结构，两个电机平行排布的安装位完全匹配实物的装配关系，确保双动力输入的结构逻辑准确。建模过程中优先完成箱体基体的草图绘制，通过拉伸、切除、拔模等特征命令构建出箱体的主体空腔与外部结构，再逐一创建电机、齿轮传动位的配套零件，按照实际装配顺序完成配合约束，验证了双电机输入下齿轮传动路径的合理性，模型可直接用于机器人动力系统的结构验证、装配模拟以及3D打印复刻参考，渲染阶段采用柔和的工业产品打光方式，清晰展现各部件的材质区分与结构层次，没有过度夸张的特效处理，最大程度还原实物的真实观感，为同类小型双动力减速齿轮箱的设计、改装提供了精准的三维参考依据，也适合用于机械原理教学中双电机动力耦合传动结构的演示素材。
