西门子塑壳断路器模压结构三维设计

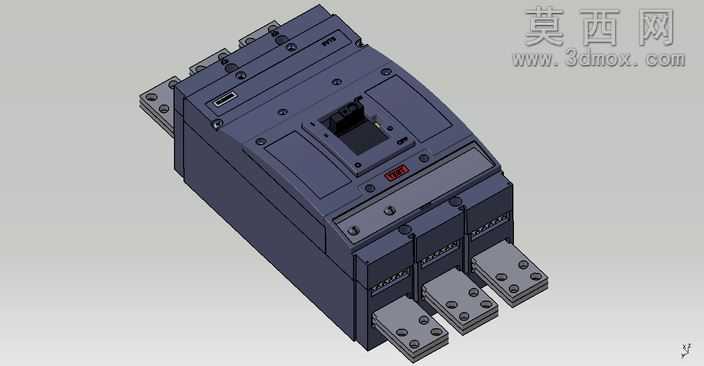

本作品为西门子1600A规格3VT5系列塑壳断路器的模压封装结构三维建模成果，建模过程严格遵循低压塑壳断路器的工业设计规范与实际产品尺寸比例，完整还原了产品的外部装配结构与细节特征。建模阶段首先梳理塑壳断路器的整体装配逻辑，将产品划分为上盖模压壳体、操作机构容纳腔、进出线接线端子、分合闸指示区域、侧边安装固定结构几个核心模块，逐一进行特征构建：模压壳体部分通过曲面拉伸、倒角、拔模特征还原热固性塑料模压成型的外壳形态，精准还原壳体表面的加强筋布局、安装定位孔位、操作手柄的让位槽结构，同时保留了壳体表面的标识刻印区域的细节特征；进出线端子部分按照三相断路器的排布规律，构建了接线铜板的固定孔位、端子压接区域的结构，还原了端子与壳体嵌装的配合关系；操作区域部分还原了分合闸手柄的安装位、状态指示窗的凹陷结构，以及壳体上用于状态标识的微小凸台特征。材质渲染阶段针对不同部件匹配对应材质属性：模压外壳部分赋予深灰色热固性塑料材质，调整材质粗糙度模拟模压件的哑光磨砂质感，添加细微的表面颗粒纹理还原真实塑件的表面质感；接线端子部分赋予紫铜镀锡的金属材质，调整金属反射参数模拟导电件的半哑光金属质感，同时在端子固定螺丝位置赋予镀锌钢材材质，还原紧固件的金属光泽；操作手柄部分赋予黑色阻燃塑料材质，与壳体材质做出细微的光泽度区分，突出操作部件的视觉辨识度。结构设计上完整还原了模压壳体的卡扣配合、螺丝固定柱的内部结构，确保各部件的装配间隙符合实际产品的装配公差要求，整体模型可用于低压电气成套设备的装配仿真、产品展示、教学演示等场景，建模过程中兼顾了模型的细节还原度与文件轻量化，在保留关键结构特征的前提下优化了曲面数量，确保模型可在多类三维软件中顺畅打开编辑，适配不同的使用场景需求。
