印度铁路电力机车车头结构三维设计

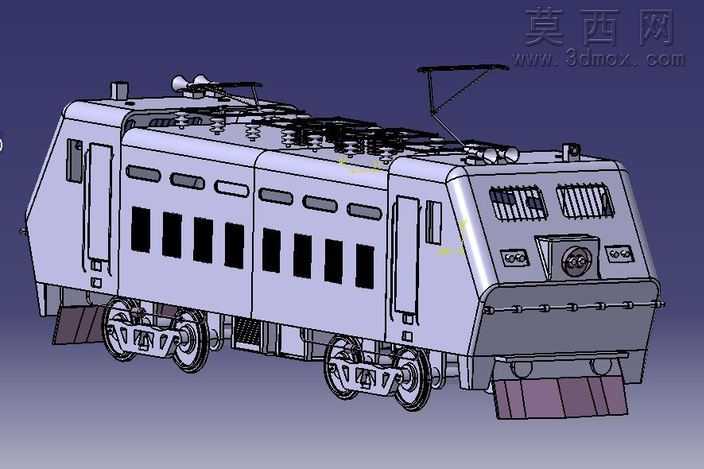

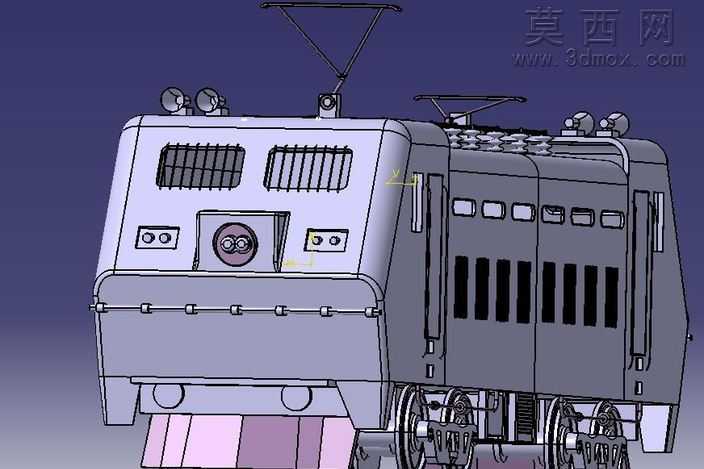

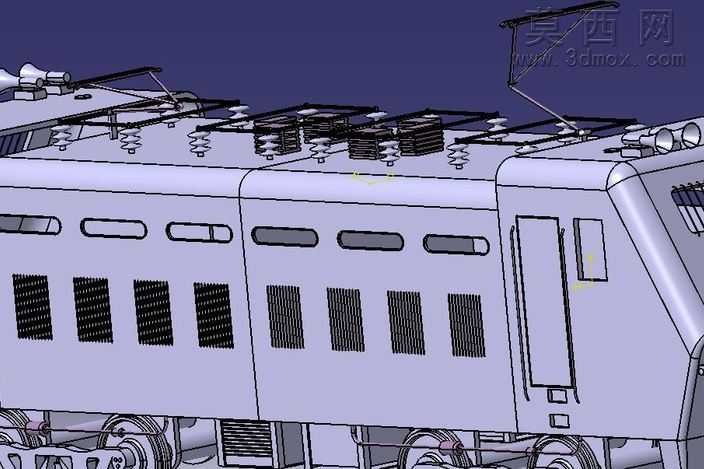

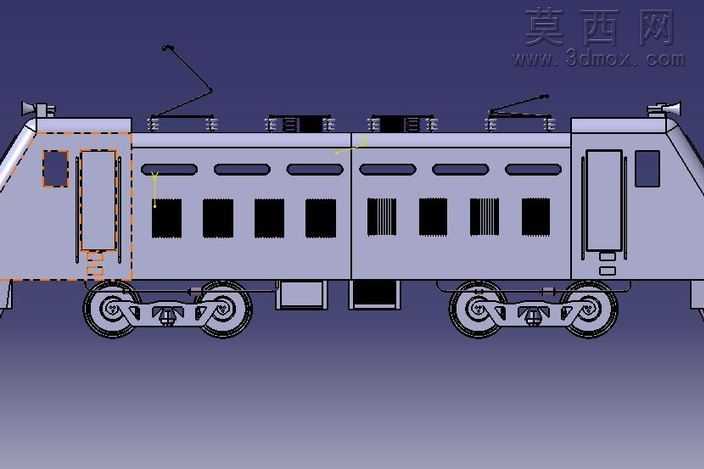

本作品采用CATIA三维建模软件完成印度铁路公司电力机车牵引引擎及车头主体结构的设计搭建，建模过程严格遵循电力机车的实际结构比例与工程设计逻辑，首先完成机车外部车体框架的基准定位，以多截面实体、凸台拉伸等基础建模命令构建车头的流线型外轮廓，精准还原了电力机车顶部受电弓、绝缘子、高压电气组件的排布位置与外形特征，同时对车体侧面的通风栅格、观察窗、车门等细节结构做了精细化的特征建模，保证外观还原度符合真实机车的设计特征。建模过程中针对机车走行部的轮对、转向架连接位置做了基准对齐，确保车体框架与走行结构的装配逻辑符合轨道交通装备的实际装配关系，所有框架结构的建模均采用参数化设计方式，各结构特征的尺寸参数可根据实际设计需求做快速调整，便于后续的结构优化与改型设计。材质渲染阶段针对机车车体的金属漆面、受电弓的碳滑板与金属支架、绝缘子的陶瓷材质、轮对的铸钢材质分别做了对应的材质属性设置，调整了不同材质的反光度、粗糙度与纹理参数，使得渲染后的模型视觉效果贴近真实机车的材质质感，能够清晰区分不同组件的材质差异与功能分区。本次建模重点聚焦电动轨道发动机组装的框架部分，未对内部零散零件做过度细化，既保证了机车整体结构的完整性与装配逻辑的正确性，也控制了模型的整体体量，便于后续在装配环境中做整体布局校验、干涉检查等工程应用，可用于轨道交通装备的教学演示、机车结构认知学习、电力机车牵引系统布局参考等场景，能够帮助使用者清晰理解电力机车外部框架的结构组成、顶部高压组件的排布逻辑以及车体与走行部的连接关系，为后续补充内部动力组件、细化牵引系统结构提供了准确的框架基准。
