哈密尔顿HJ213小型高速引擎三维结构设计

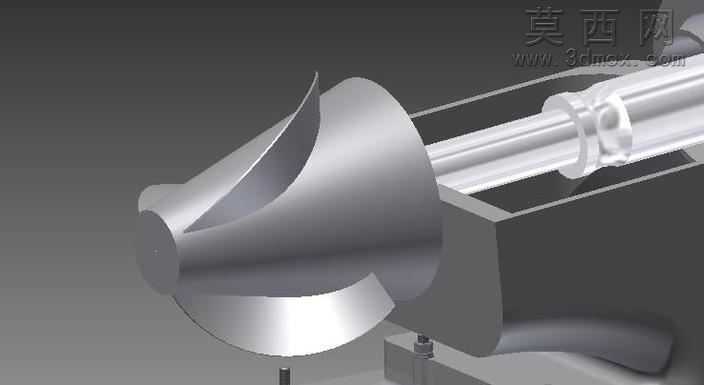

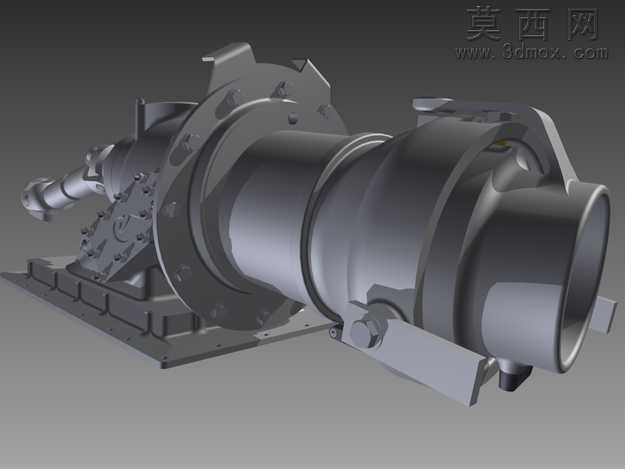

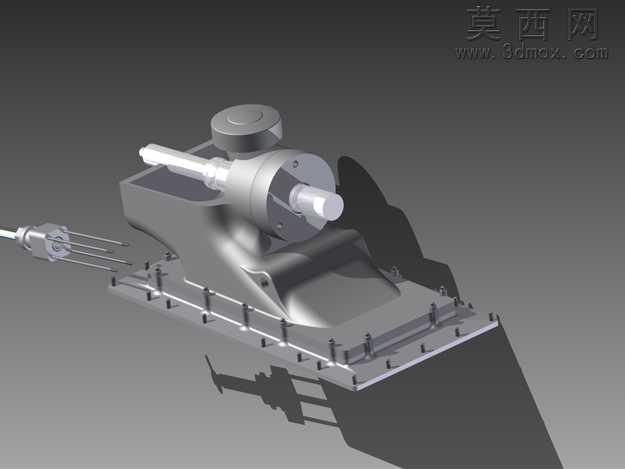

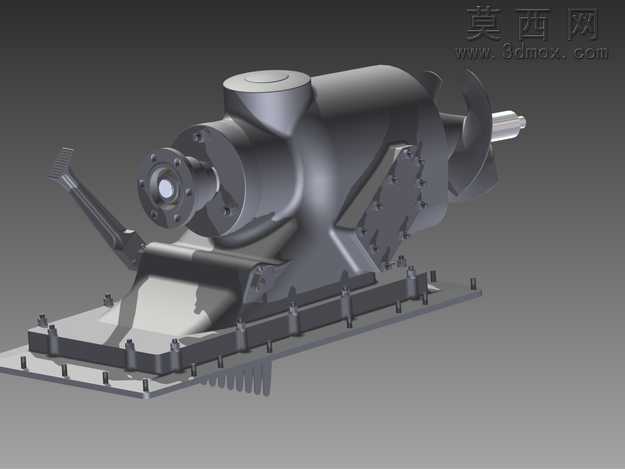

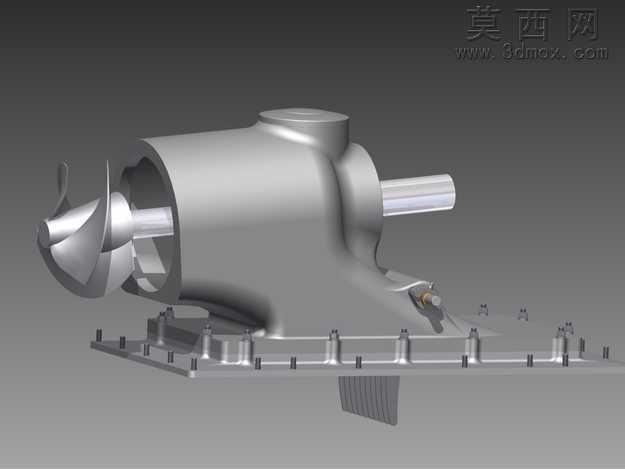

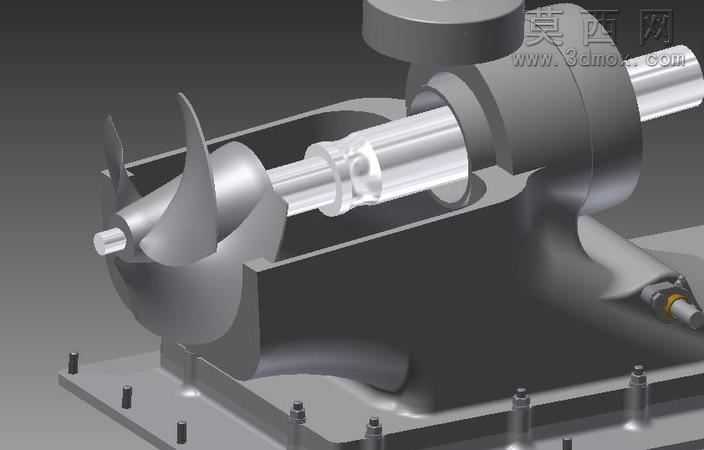

本作品为哈密尔顿HJ213小型高速动力引擎的三维建模设计成果，建模阶段严格遵循该型引擎的真实尺寸比例与结构逻辑，首先通过基准面搭建完成整体装配的定位框架，依次完成进气端壳体、压气机叶轮段、燃烧腔体、动力输出轴系、液压控件安装基座、尾喷连接段等核心部件的独立建模，各部件的连接法兰、安装孔位、密封槽位均按照实际装配公差要求做了对应结构还原，确保模型可实现虚拟装配干涉校验。渲染阶段采用金属质感为主的材质体系，主体壳体赋予哑光铸钢材质，调整粗糙度参数还原铸钢件表面的细微颗粒质感，运动部件如叶轮、传动轴赋予抛光合金钢材质，通过高光反射效果区分运动与固定结构，安装基座部分做了氧化发黑的金属处理效果，液压控制管路、外接接头等小部件分别赋予黄铜、橡胶密封件等差异化材质，提升模型的结构辨识度。模型完整还原了该型引擎适配咸水作业的特殊结构设计，包括壳体外侧的防腐蚀镀层结构预留、液压控件的独立密封安装腔、输出端与喷水推进装置的连接法兰结构，整体结构设计围绕350shp功率输出、4000-4500转/分的工作转速要求展开，在建模过程中对内部流道的曲面做了连续顺滑处理，叶轮叶片的曲面弧度经过多次调整匹配流体动力设计要求，各连接部位的加强筋结构、固定螺栓排布均按照重载动力设备的设计规范完成，既保证了外观的高度还原，也完整呈现了该型引擎适配小型高速柴油、汽油动力场景，匹配摩托艇等水上载具喷水推进需求的结构特点，可用于动力结构教学、载具装配模拟、相关产品改型设计参考等场景。
