V12发动机动力总成三维结构建模作品

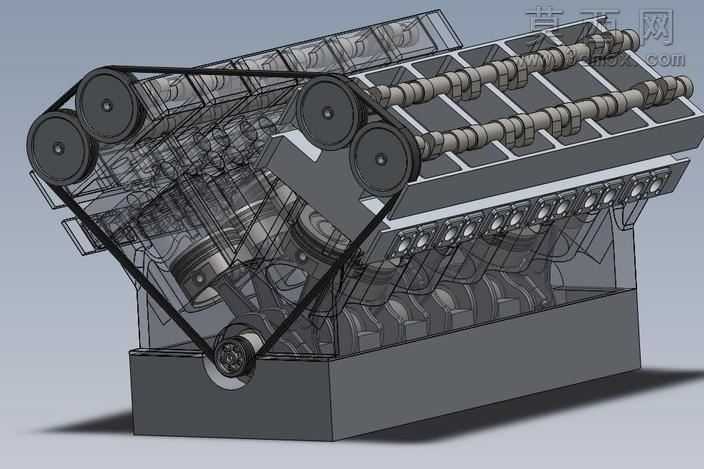

本作品为V12动力装置的三维参数化建模成果，建模过程依托三维机械设计环境完成，整体采用自顶向下的设计思路，先搭建整机的空间布局基准，确定V型夹角的缸体排布角度、曲轴轴线与凸轮轴轴线的空间位置关系，再逐一拆分各功能模块完成独立建模后进行总装配约束。建模过程中对缸体部分采用半透明的材质渲染设置，可直观展示内部的曲柄连杆机构排布，清晰呈现12个气缸对应的活塞、连杆与曲轴的配合关系，还原V型布局下两侧气缸交替做功的结构逻辑；配气机构部分完整还原了双凸轮轴的结构形态，对凸轮型线、气门挺柱的装配位置做了精准还原，可清晰展示顶置凸轮轴的驱动逻辑；前端传动部分完整搭建了带轮与传动带的装配结构，还原正时传动系统的布局形态，各带轮的直径比例、传动带的张紧路径均按照真实动力装置的传动逻辑设置，保证装配关系无干涉。材质设置上，对缸体、曲轴、连杆等承力结构件采用哑光金属灰材质模拟铸铁机体质感，对凸轮轴、传动带轮等运动部件做了细微的材质区分，传动带采用黑色橡胶质感材质，半透明的缸盖罩壳采用略带磨砂的半透材质，既保证内部结构可见，又区分了不同功能部件的视觉层次。建模过程中对所有运动部件的配合约束做了符合机械原理的设置，可直观展示曲轴转动时带动连杆活塞往复运动、同时通过传动带驱动凸轮轴转动完成配气动作的运动逻辑，整体结构完整还原了V12动力装置的核心机械结构，各部件的装配间隙、连接关系均符合机械设计规范，无结构错位、装配干涉等问题，清晰展现了大排量多缸动力装置的结构特点与设计逻辑。
