卧式皮带传动蒸汽发动机结构设计

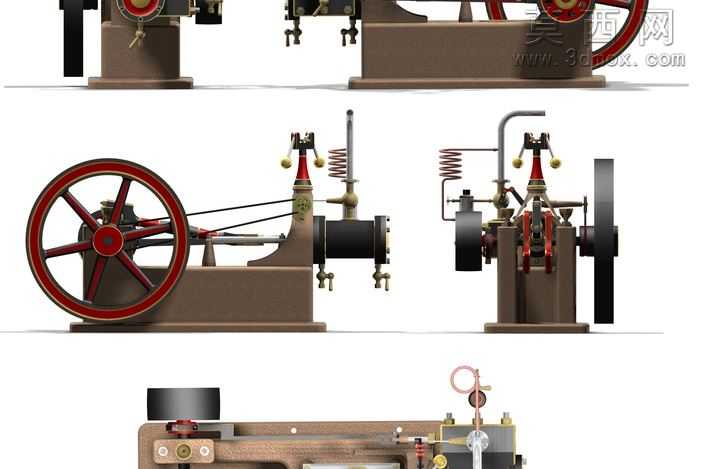

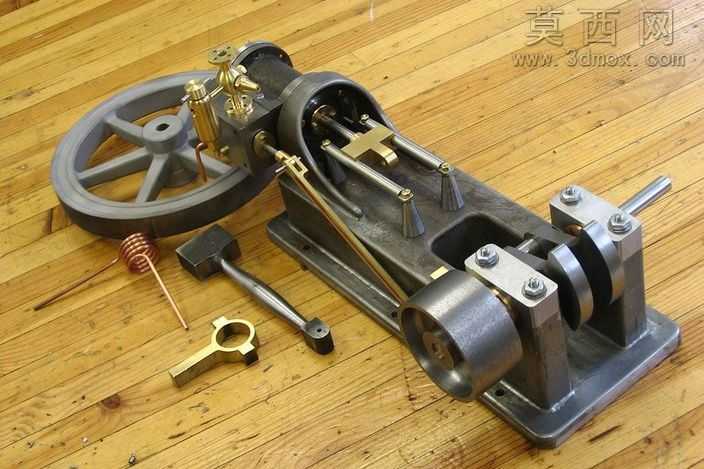

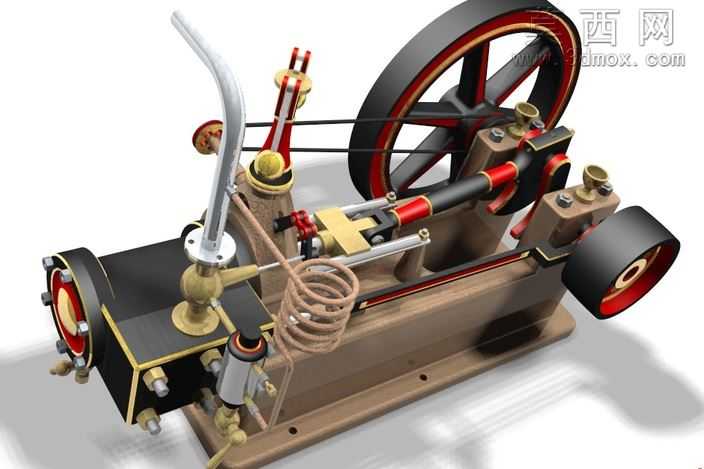

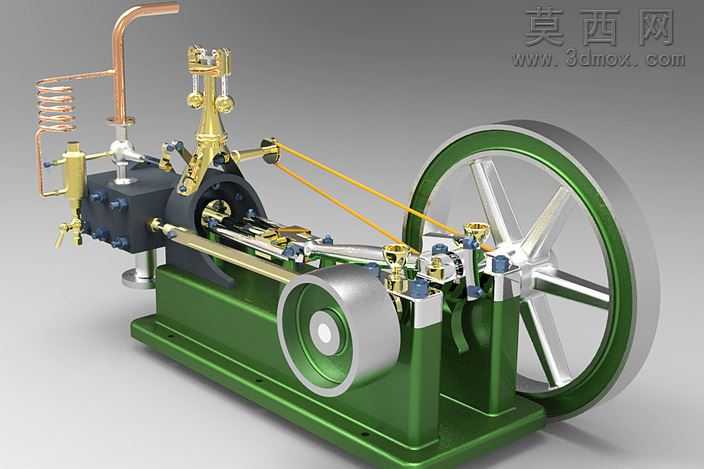

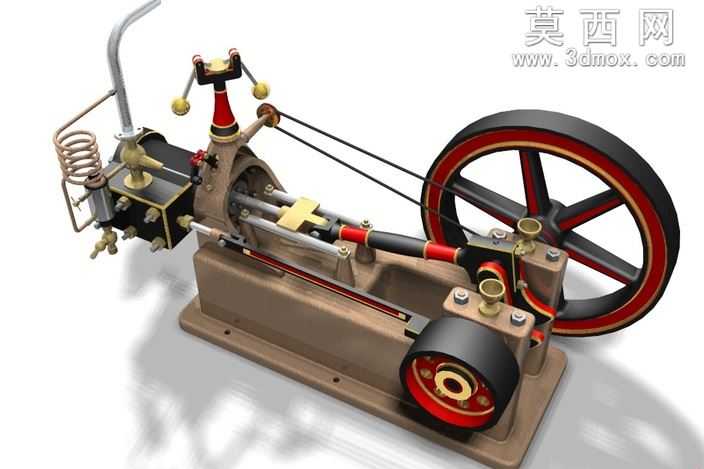

本作品为卧式布局的小型蒸汽动力装置三维建模成果，建模过程中严格遵循老式蒸汽机的经典机械传动逻辑，对每一处零部件的尺寸比例、装配关系都做了精细化还原。整体建模从底座基准开始搭建，首先完成一体式铸造质感的绿色机座建模，对机座上的安装定位孔、支撑筋位、安装平面都做了符合机械加工逻辑的细节处理，保证后续所有零部件的装配基准准确。动力输出端的大直径飞轮采用轮辐式结构建模，轮缘做了加厚配重设计，金属轮缘与绿色轮辐的材质区分清晰，飞轮与曲轴的配合位置做了键槽定位结构，还原真实机械的扭矩传递逻辑。传动部分的皮带轮组做了双轮槽设计，搭配黄色传动皮带建模，皮带的张紧角度、轮槽贴合度都经过反复调整，还原皮带传动的真实运动关系。蒸汽供给端的铜质管路系统是建模的细节重点，包含螺旋盘绕的预热铜管、直角弯管、控制阀门、蒸汽注入接头等部件，所有铜质部件都赋予了做旧黄铜材质，金属光泽与氧化暗部的材质参数调试到位，还原老式铜制管路的复古质感。核心的汽缸与滑阀配气机构做了拆分建模，包含黑色铸铁质感的汽缸体、金色黄铜材质的配气阀组件、镀铬的活塞杆与连杆结构，连杆与曲轴、活塞的连接位置都做了铰接副的结构预留，可支持后续的运动仿真设置。操纵与调节部分的飞锤式调速器做了精细化建模，两个对称的重锤、连杆铰接结构、调节弹簧都完整还原，金属材质的明暗层次调试到位，突出精密机械的质感。渲染阶段采用柔和的影棚布光，主光从侧上方打亮主体，突出金属部件的高光与不同材质的质感差异，辅光补亮暗部避免结构细节死黑，背景采用中性灰色突出机械主体。整体设计还原了小型卧式蒸汽机的完整工作逻辑，从蒸汽输入、配气控制、活塞往复运动、曲轴旋转动力输出到皮带传动负载、飞轮稳速、调速器调节的全流程结构都完整呈现，既保留了复古蒸汽动力的机械美感，也保证了机械结构的合理性与装配逻辑的准确性，可用于机械原理展示、复古动力装置参考、教学演示等场景。
