高精度深沟球轴承三维结构设计

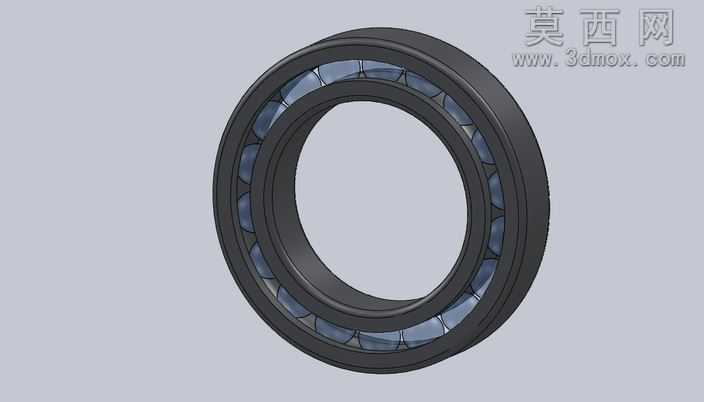

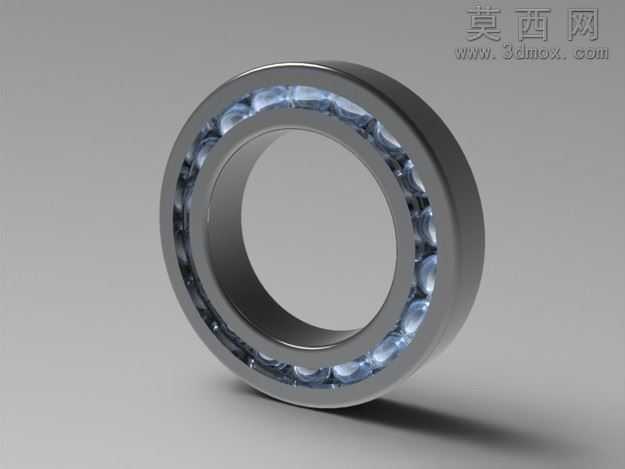

本作品为深沟球轴承的三维参数化设计模型，建模过程严格遵循滚动轴承的通用结构规范，以SolidWorks为核心建模工具，采用自底向上的建模逻辑完成整体结构搭建。建模初期先依据深沟球轴承的公称尺寸参数，分别绘制内圈、外圈的截面草图，通过旋转凸台命令生成内外圈的基体结构，针对内外圈上的滚道曲面，采用样条曲线拟合标准滚道圆弧轮廓，保证滚道曲率与滚动体的匹配度，避免后续装配出现干涉问题。滚动体部分以标准球形为基础，通过圆周阵列命令按照设计的保持架兜孔间距完成均匀排布，阵列过程中严格计算节圆直径参数，确保每颗滚动体的中心均落在滚道节圆上，受力分布均匀。保持架部分采用浪形结构设计，通过拉伸、切除命令完成单个兜孔的结构制作，再通过圆周阵列适配所有滚动体的安装位置，兜孔边缘做了圆角过渡处理，还原真实轴承保持架的工艺细节。材质设置阶段，内外圈与滚动体采用高碳铬轴承钢材质，调整材质参数中的金属反射率、粗糙度数值，模拟淬火后轴承钢的细腻金属光泽，表面设置轻微的磨砂质感还原工业零件的真实加工表面效果；保持架采用冲压钢板材质，适当降低反射率，添加轻微的冲压纹理细节，区分不同部件的材质差异。渲染阶段采用工作室三点布光方案，主光源从侧上方45度角投射，打出轴承整体的轮廓阴影，辅光源从正面补光消除暗部死黑，轮廓光从后方勾勒轴承的金属边缘，突出滚道内滚动体的通透质感与曲面光影变化，地面添加微弱的反射效果，提升整体渲染的真实感。设计过程中重点考量轴承的装配合理性，所有配合面均预留了合理的装配间隙，滚动体与内外滚道之间设置相切配合，保持架与滚动体之间设置合理的间隙配合，完整还原深沟球轴承可实现径向旋转的功能特性，模型结构完整无破面，可直接用于装配验证、运动仿真以及工程图纸的导出使用，能够满足机械设计场景下的各类调用需求。
