多片式摩擦离合器结构设计三维模型

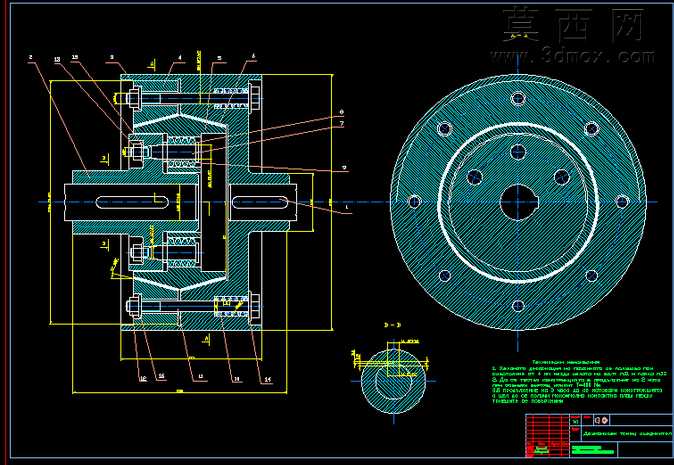

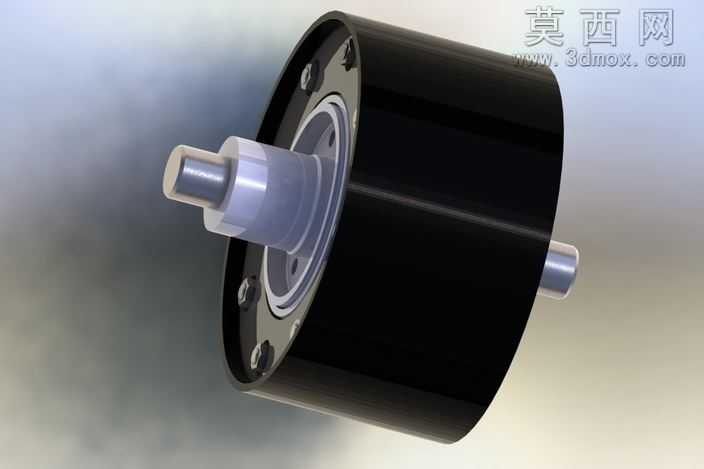

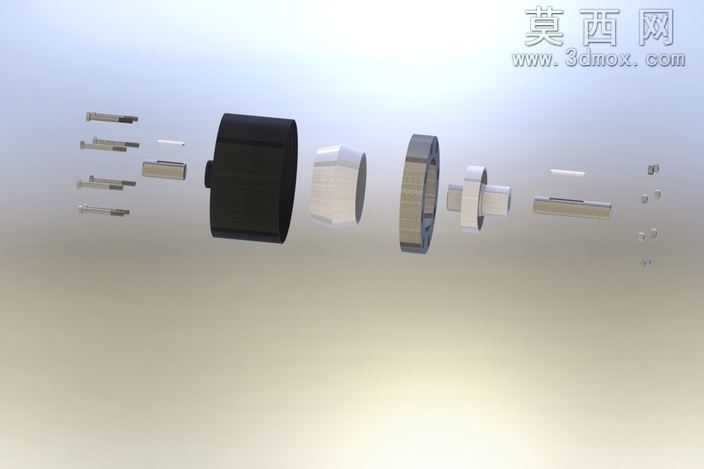

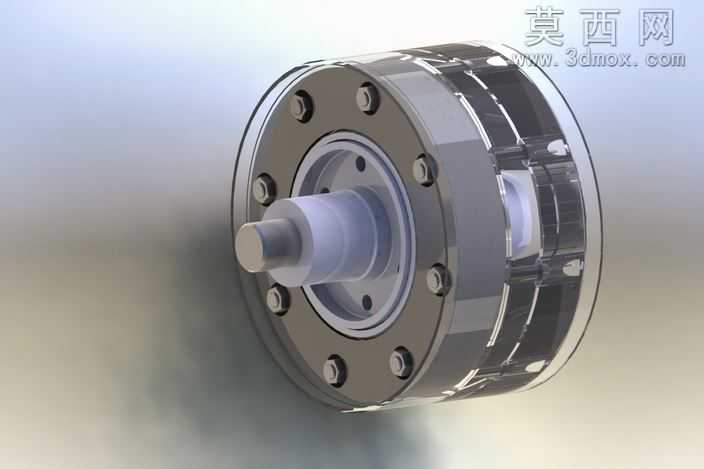

本作品为多片式摩擦离合器的三维结构设计模型，建模阶段严格遵循机械设计手册中摩擦离合器的设计规范，先通过二维工程图梳理整体装配逻辑，明确主动轴、从动轴、摩擦片组、压紧机构、复位弹簧、连接法兰等核心部件的装配层级与配合公差，再在三维建模环境中逐一生成各零件实体。建模过程中对摩擦片的内外花键齿形采用参数化绘制，保证齿形参数符合传动配合要求，避免装配时出现干涉问题；对压紧机构的楔形压紧面、弹簧安装槽、螺栓连接孔等细节特征逐一还原，确保各零件的装配关系与实际机械结构完全一致。材质配置阶段，针对不同零件的功能属性匹配对应材质表现：摩擦片组采用耐磨复合材料的纹理表现，凸显其摩擦传动的功能特性；轴类零件、连接法兰、螺栓紧固件采用调质结构钢的金属质感，还原金属加工后的表面粗糙度效果；复位弹簧采用弹簧钢材质，表现出弹性零件的金属光泽与结构张力；壳体类零件采用铸铁材质，还原铸件的哑光表面质感。结构设计上，该离合器采用多片摩擦片堆叠的结构形式，通过轴向压紧力使主动摩擦片与从动摩擦片紧密贴合，依靠接触面间的摩擦力传递转矩，可在传动系统运转过程中实现动力的接合与分离，具备传动平稳、接合冲击小的特点，能在高速运转状态下完成离合操作，过载时摩擦片间可产生打滑起到过载保护作用。设计过程中重点校核了摩擦片的有效接触面积、压紧弹簧的预紧力、花键连接的强度参数，确保模型的结构参数符合实际工程应用的设计要求，整体装配完成后进行了全局干涉检查，验证各运动部件在离合动作过程中无卡滞、无干涉，可完整演示离合器接合与分离的动作过程，模型同时配套对应的二维工程视图，清晰展示了剖视图、端面视图等结构表达，完整呈现离合器的内部构造与装配关系，可用于机械原理教学、传动系统方案设计参考、同类产品结构优化等场景。
